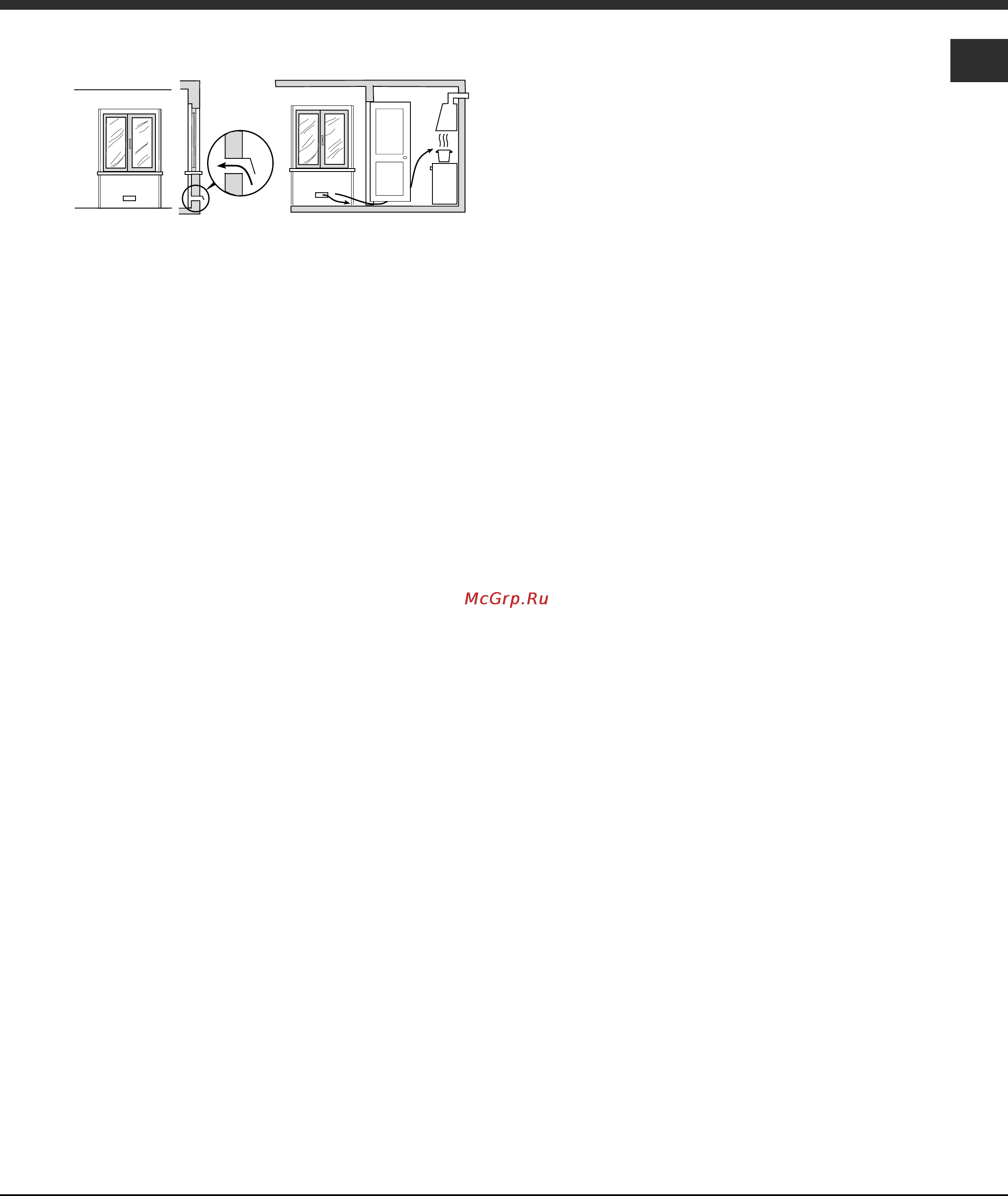

Particolare A Locale Locale da

adiacente ventilare

Esempi di aperture di ventilazione Maggiorazione della fessura fra

per l’aria comburente porta e pavimento

fig. 11A fig.11B

L’afflusso dell’aria può essere ottenuto anche da un

locale adiacente purché questo locale non sia una

camera da letto o un ambiente con pericolo di

incendio quali rimesse, garage, magazzini di

materiale combustibile, ecc., e che sia ventilato in

conformità alla norma UNI-CIG 7129 e successivi

aggiornamenti. Il flusso dell’aria dal locale adiacente

a quello da ventilare deve avvenire liberamente

attraverso aperture permanenti, di sezione non

minore di quella suindicata. Tali aperture potranno

anche essere ricavate maggiorando la fessura tra

porta e pavimento (fig.11B). Se per l’evacuazione

dei prodotti della combustione viene usato un

elettroventilatore, l’apertura di ventilazione dovrà

essere aumentata in funzione della massima portata

d’aria dello stesso. L’elettroventilatore dovrà avere

una portata sufficiente a garantire un ricambio orario

di aria pari a 3÷5 volte il volume del locale. Un

utilizzo intensivo e prolungato dell’apparecchio può

necessitare di un’aerazione supplementare, per

esempio l’apertura di una finestra o un’aerazione più

efficace aumentando la potenza di aspirazione

dell’elettroventilatore se esso esiste. I gas di petrolio

liquefatti, più pesanti dell’aria, ristagnano verso il

basso. Quindi i locali contenenti bombole di GPL

devono avere delle aperture verso l’esterno al livello

del pavimento, così da permettere l’evacuazione dal

basso delle eventuali fughe di gas. Inoltre non

depositare bombole di GPL (anche vuote) in locali a

livello più basso del suolo; è opportuno tenere nel

locale solo la bombola in utilizzo, collegata lontana

da sorgenti di calore che possano portarla ad una

temperatura superiore a 50 °C.

Alimentazione gas

• Il collegamento dell’apparecchio alla tubazione o

alla bombola del gas deve essere effettuato

secondo le prescrizioni delle norme in vigore

(UNI-CIG 7129 e 7131 e successivi

aggiornamenti) solo dopo essersi accertati che

l’apparecchiatura è regolata per il tipo di gas con

cui sarà alimentata.

• Questo apparecchio è predisposto per funzionare

con il gas indicato nell’etichetta posta sul piano.

Nel caso che il gas distribuito non corrisponda a

quello per cui l’apparecchio è predisposto,

procedere alla sostituzione degli ugelli

corrispondenti (in dotazione), consultando il

paragrafo “Adattamento ai diversi tipi di gas”.

• Per un sicuro funzionamento, per un adeguato uso

dell’energia e maggiore durata

dell’apparecchiatura, assicurarsi che la pressione

di alimentazione rispetti i valori indicati nella

tabella 1 “Caratteristiche dei bruciatori ed ugelli”,

altrimenti installare sulla tubazione di ingresso un

apposito regolatore di pressione secondo la

norma EN 88-1 e EN 88-2.

• Effettuare Il collegamento in modo da non

provocare sollecitazioni di nessun genere

sull’apparecchio.

Collegare al raccordo filettato ½"G maschio cilindrico

"F" (fig.12) posto nel lato posteriore dell’apparecchio,

utilizzando tubo metallico rigido con raccordi (fig.12-

D) conforme alla norma UNI-CIG 7129 e successivi

aggiornamenti, oppure tubo flessibile metallico a

parete continua con raccordi (fig.12-C), conforme

alla norma UNI-CIG 9891, la cui massima estensione

non deve superare i 2000 mm. Verificare che il tubo

non possa venire a contatto con parti mobili in grado

di danneggiarlo o schiacciarlo. Se si utilizza tubo

flessibile in gomma, applicare l'apposito

portagomma per

gas liquidogas liquido

gas liquido (fig.12-A) oppure per

gas naturalegas naturale

gas naturale (fig.12-B). La guarnizione "G" (in

dotazione) deve essere utilizzata in tutti i vari

sistemi di collegamento. Fissare le due estremità del

tubo con appositi collari stringitubo "E" secondo

UNI-CIG 7141. Il tubo flessibile deve essere

conforme alle norme UNI-CIG 7140 e specifico per il

tipo di gas utilizzato. Inoltre:

• deve essere il più corto possibile, con una

lunghezza massima di 1,5 metri;

• non deve presentare pieghe e strozzature;

• non deve essere posto a contatto con la parete

posteriore dell'apparecchiatura, o comunque con

parti che possono raggiungere i 50° di

temperatura;

• Non deve attraversare fori o fessure adibiti allo

scarico dei gas combusti del forno;

• non deve venire a contatto con parti taglienti o

spigoli vivi;

• deve essere facilmente ispezionabile lungo tutto il

suo percorso, allo scopo di controllare il suo stato

di conservazione;

• deve essere sostituito entro la data stampigliata

sul tubo stesso.

Importante: Per effettuare l’allacciamentoImportante: Per effettuare l’allacciamento

Importante: Per effettuare l’allacciamento

con gas liquido (in bombola), interporre tracon gas liquido (in bombola), interporre tra

con gas liquido (in bombola), interporre tra
