BE
16
! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig
auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen
Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs
oder einer Übergabe an einen anderen Benutzer das Gerät
stets begleitet, damit auch der Nachbesitzer die
Möglichkeit hat, darin nachschlagen zu können.
! Lesen Sie bitte folgende Hinweise aufmerksam durch,
sie liefern wichtige Informationen hinsichtlich der
Installation, dem Gebrauch und der Sicherheit.
! Die Kochmulden sind werkseitig für den Betrieb mit (siehe
Typenschild und Gaseinstellungsschild des Gerätes):
Erdgas Kategorie II2E+3+ eingestellt.
Aufstellung
! Verpackungsmaterial ist kein Spielzeug für Kinder. Es
ist entsprechend den Vorschriften zur getrennten
Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln
und Hinweise).
! Die Installation ist gemäß den vorliegenden
Anweisungen und von Fachpersonal durchzuführen.
Jede unsachgemäße Installation kann Menschen und
Tiere gefährden oder Sachschaden verursachen.
! Dieses Gerät darf nur in ständig belüfteten, und den
Vorschriften der einschlägigen Norm:
NBN D51-003 und NBN D51-001 entsprechenden
Räumen installiert und in Betrieb genommen werden.
Folgende Anforderungen müssen gegeben sein:

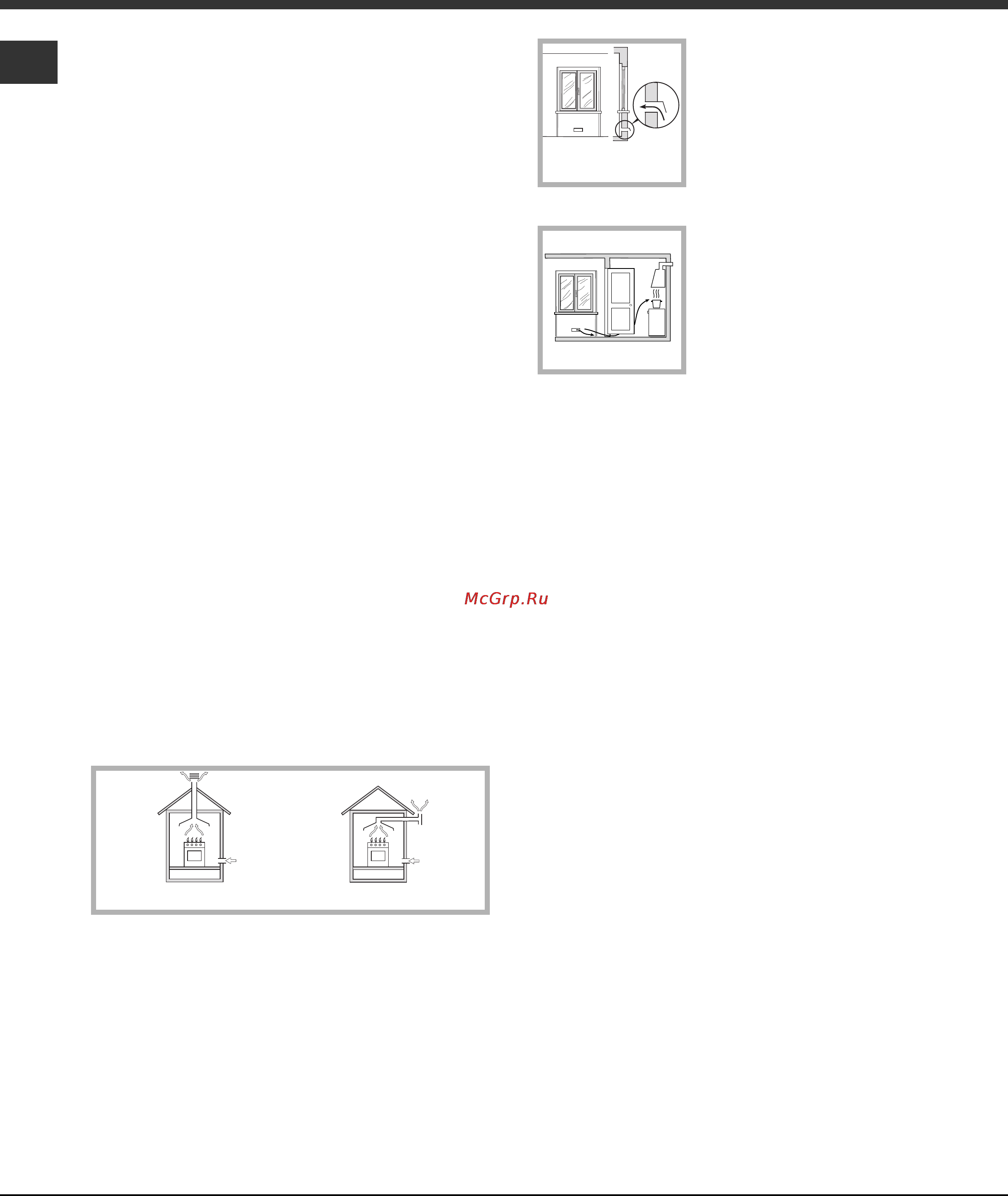

• Der Raum muss mit einem Abluftsystem für die bei der
Verbrennung entstehenden Abgase ausgestattet sein;
dies kann entweder über einen Abzugsschacht, oder
durch einen sich bei der Inbetriebnahme des Gerätes
automatisch einschaltenden Elektroventilator erfolgen.
• Der Raum muss außerdem mit einem für eine
einwandfreie Verbrennung notwendigen
Belüftungssystem ausgestattet sein. Das erforderliche
Luftvolumen darf 2 m
3
/h pro kW der installierten
Leistung nicht unterschreiten.
Das System kann mittels eines
Belüftungsschachtes, mit
Luftaufnahme direkt aus dem
Freien, mit einem
Nutzquerschnitt von mindestens
100 cm
2
verwirklicht werden, der
so ausgelegt sein muss, dass
ein unabsichtliches Verstopfen
vermieden wird.
Oder auf indirekte Weise durch
angrenzende Räume, die mit
einem ins Freie führenden
Belüftungsschacht, wie oben
angegeben, versehen sind, bei
denen es sich nicht um
Gebäudeteile gemeinsamen
Gebrauchs, noch um
Räumlichkeiten, in denen
Brandgefahr bestehen kann oder um Schlafzimmer
handeln darf.
• Die Flüssiggase, die schwerer als Luft sind, stauen sich
im unteren Raumbereich. Räume, in denen Gasflaschen
mit GPL-Flüssiggas gelagert werden, müssen demnach
in Bodenhöhe mit geeigneten Abzugsöffnungen ins
Freie ausgestattet werden, damit das Gas im Falle
eventueller Gasverluste nach unten hin abziehen kann.
Demnach dürfen GPL-Flüssiggasflaschen nicht in
Räumlichkeiten, die unter der Erde liegen (Keller usw.)
installiert oder gelagert werden, auch dann nicht, wenn
sie bereits leer oder nur noch halb gefüllt sein sollten. Es
ist empfehlenswert, nur die in Verwendung befindliche
Gasflasche im Raum zu bewahren, und diese so
aufzustellen, dass sie keiner direkten Einwirkung von
Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen
Temperaturanstieg von mehr als 50°C bewirken
könnten, ausgesetzt wird.
Einbau
Die Gas- und Kombi-Kochmulden sind mit einem
Schutzgrad des Typs X gegen Überhitzen ausgelegt und
können somit neben Schränke installiert werden, deren
Höhe die der Arbeitsplatte nicht überschreiten. Um eine
korrekte Installation der Kochmulde zu gewährleisten,
sind folgende Vorsichtsmaßregeln zu beachten:
• Angrenzende Schränke, deren Höhe die der
Arbeitsplatte überschreiten, müssen einen Abstand
vom Rand der Kochmulde von mindestens 600 mm
aufweisen.
• Dunstabzugshauben sind gemäß den in den
Gebrauchsanleitungen der Dunstabzugshaube
aufgeführten Anweisungen zu installieren und zwar in
einem Abstand von mindestens 650 mm.
Installation
Vergrößerung des Lichtspaltes
zwischen Tür und Fußboden
Angrenzender
Raum
Zu belüftender
Raum
A
Beispiele von
Zuluftöffnungen
für die Verbrennungsluft
In Abzugsschächte oder Kamine mit Direkt ins Freie
Abzweigungen (ausschließlich für Kochgeräte bestimmt)
Direkt ins
Freie
