41
RS
! Важно сохранить данное руководство для его
последующих консультации. В случае продажи,
передачи изделия или при переезде на новое место
жительства необходимо проверить, чтобы руководство
оставалось вместе с изделием, для того чтобы его
новыи владелец мог ознакомиться с правилами
эксплуатации и с соответствующими предупреждениями.
! Внимательно прочитаите инструкции: в них содержатся
важные сведения об установке, эксплуатации и
безопасности изделия.
Расположение
! Не разрешаите детям играть с упаковочными
материалами. Упаковка должна быть уничтожена в
соответствии с правилами сбора мусора (см.
Предосторожности и рекомендации).
! Установка изделия производится в соответствии с
данными инструкциями квалифицированными
специалистами. Неправильная установка изделия может
стать причинои повреждения имущества и причинить
ущерб людям и домашним животным.
! Данное изделие может быть установлено и
использоваться только в помещениях с постояннои
вентиляциеи в соответствии с положениями
деиствующих Нормативов. Необходимо соблюдать
следующие требования:

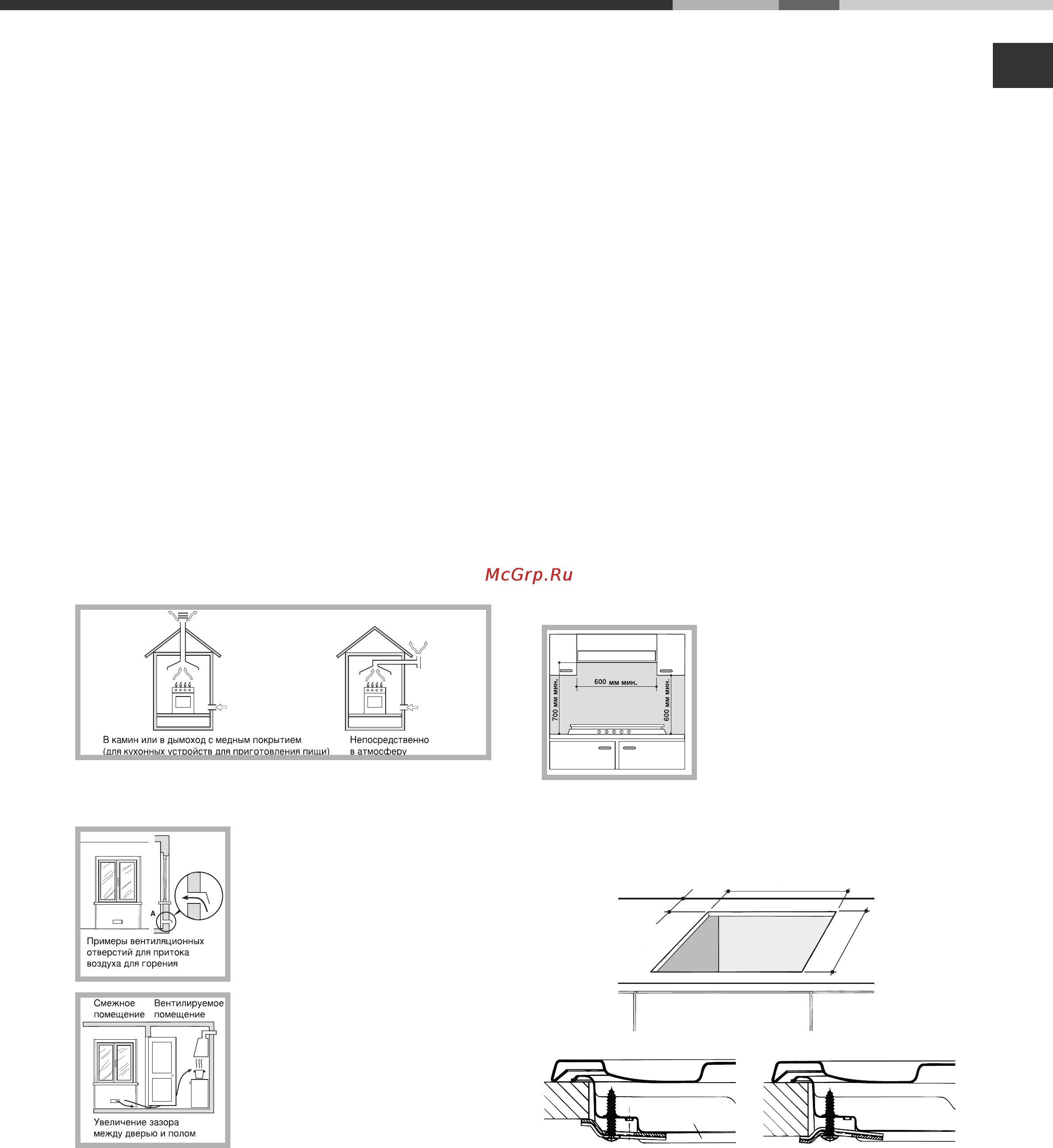

• в помещении должна быть предусмотрена система
дымоудаления в атмосферу, выполненная в виде
вытяжного зонта или электровентилятора, автоматически
включающихся каждыи раз, когда включается изделие.
• В помещении должна быть предусмотрена система,
обеспечивающая достаточныи приток воздуха для
надлежащего горения. Расход воздуха, необходимыи для
горения, должен быть не менее 2
м
3
/час на кВт установленнои
мощности. Система притока
воздуха может забирать воздух
непосредственно из атмосферы,
снаружи здания через воздуховод с
проходным сечением не менее 100
см
2
, которыи не может быть
случаино засорен.
Или же воздух для горения
может поступать из прилегающих
помещении, оснащенных
вентиляционным отверстием,
выходящим в атмосферу, как
описано выше, при условии, что
эти помещения не являются
пожароопасными или спальнями.
• Сжиженныи газ пропан-бутан тяжелее воздуха и
следовательно застаивается внизу. По этои причине
помещения, в которых установлены баллоны с СНГ
(сжиженным натуральным газом) должны иметь
вентиляционные отверстия, выходящие в атмосферу,
для удаления снизу возможных утечек газа. Поэтому
баллоны с СНГ должны быть опорожнены или
оставаться частично заполненными; они не дожны
размещаться или храниться в помещениях или
хранилищах, расположенных в подземных помещениях
(подвалы, и т.д.). Следует держать в помещении только
один рабочии баллон, расположенныи таким образом,
чтобы он не подвергался прямому воздеиствию
источников тепла (печеи, каминов и т.д.), которые могут
привести к нагреву баллона свыше 50°C.
Встроенныи монтаж
Газовые и газо-электрические варочные панели
оснащены системои защиты от чрезмерного перегрева
класса Х, поэтому кухонная плита может быть
установлена рядом кухонными мебельными элементами,
высота которых не превышает уровень варочнои панели.
Для правильного монтажа варочнои панели необходимо
соблюдать следующие меры предосторожности:
• Кухонные элементы, расположенные рядом с
кухоннои плитои, высота которых превышает уровень
варочнои панели, должны находиться на расстояние
не менее 600 мм от края варочнои панели.
• Вытяжка должна быть установлена в соответствии с
руководством по эксплуатации вытяжки и в любом
случае на высоте не менее 650 мм.
• Расположите навесные шкафы, прилегающие к
вытяжке, на высоте не менее 420 мм от рабочей
поверхности кухни (см. рисунок).
Если варочная панель
устанавливается под навесным
шкафом, последнии должен
располагаться на высоте не
менее 700 мм от кухонного топа
(см. рисунок).
• Размеры ниши кухонного
элемента должны
соответствовать рисунку. В
крепежныи комплект входят крепежные крюки для
крепления варочнои панели на кухоннои рабочеи
поверхности толщинои от 20 до 40 мм. Для надежного
крепления варочнои панели рекомендуется
использовать все прилагающиеся крюки.
Схема крепления крюков
Установка
555 mm
55 mm
475 mm
Монтаж крюка для опорных
брусков H=20 мм
Монтаж крюка для опорных
брусков H=30 мм
