Ariston PH 750 T [4/52] Gasaansluiting
![Ariston PH 750 T [4/52] Gasaansluiting](/views2/1071437/page4/bg4.png)
NL
BE
4
L
G
R
- of met een flexibile buis van roestvrij staal die in de
muur zit en voortzet met bedradingsverbinder.
Daarbij dient het apparaat uitgerust te zijn van een
gaskraantje (voor Belgie A.G.B.) die gemakkelijk
draaibaar dient te zijn. Voor Nederland dient dit
gaskraantje aan de huidige Nationale Normen te
voldoen.
Aansluiting met onbuigzame buis (koper of staal)
! De aansluiting aan de gasleiding moet zodanig
worden uitgevoerd dat het apparaat niet beweegt.
Op de voedingsstructuur van het apparaat bevindt
zich een “L”-vormig, richtbaar verbindingsstuk
waarvan de afdichting is verzekerd door een pakking.
Als het verbindingsstuk gedraaid moet worden is het
absoluut noodzakelijk de pakking te vervangen (bij
het apparaat geleverd). Het verbindingsstuk waardoor
het gas toegang krijgt tot het fornuis is voorzien van
schroefdraad: 1/2 gas cilindrische schroefbout.
Aansluiting met een roestvrije stalen flexibele buis
aan een onafgebroken wand voorzien van
aanhechtingen met schroefdraad.
Het verbindingsstuk waardoor het gas toegang krijgt
tot het fornuis is voorzien van schroefdraad: 1/2 gas
cilindrische schroefbout.
De in werking stelling van deze buizen moet zodanig
worden bewerkstelligd dat hun lengte in uitgerolde
toestand niet meer dan 2000 mm is. Nadat de
aansluiting heeft plaatsgevonden moet u controleren
dat de flexibele metalen buis niet in contact komt met
de beweegbare delen of dat hij vastgekneld raakt.
! Gebruik uitsluitend buizen en afdichtingen die
voldoen aan de geldende landelijke normen.
Controleren gasdichtheid
! Nadat het installeren heeft plaats gevonden moet de
perfecte gasdichtheid van alle verbindingsstukken
worden gecontroleerd met een zeepoplossing en
nooit met een vlam.
Aanpassen aan de verschillende soorten gas (voor
België)
Voor het aanpassen van de kookplaat aan een ander
soort gas dan waarvoor hij is bestemd (aangegeven
op het typeplaatje aan de onderkant van de kookplaat
of op de verpakking), moeten de straalpijpjes van de
branders op de volgende wijze worden vervangen:
Voor het aansluiten moet u controleren dat:
• het stopcontact geaard is en voldoet aan de
geldende normen;
• het stopcontact in staat is het maximale vermogen
van het apparaat te dragen, zoals aangegeven op
het typeplaatje;
• de spanning zich bevindt tussen de waarden die
staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als
dat niet zo is, dient u ofwel de stekker ofwel het
stopcontact te vervangen; gebruik geen
verlengsnoeren of dubbelstekkers.
! Wanneer het apparaat geïnstalleerd is moeten het
snoer en het stopcontact gemakkelijk te bereiken zijn.
! De kabel mag niet worden gebogen of
samengedrukt.
! De kabel moet van tijd tot tijd worden gecontroleerd
en mag alleen door erkende monteurs worden
vervangen (zie Service).
! De fabrikant kan nergens aansprakelijk voor worden
gesteld als deze normen niet worden nageleefd.
Gasaansluiting
De aansluiting van het apparaat aan de gasbuizen
moet worden uitgevoerd zoals voorgeschreven door
de geldende normen, en nadat men er zeker van is
dat het fornuis is ingesteld voor het type gas dat men
gaat gebruiken. In het omgekeerde geval (voor
België) gaat u te werk zoals beschreven in de
paragraaf “Aanpassing aan verschillende types gas”.

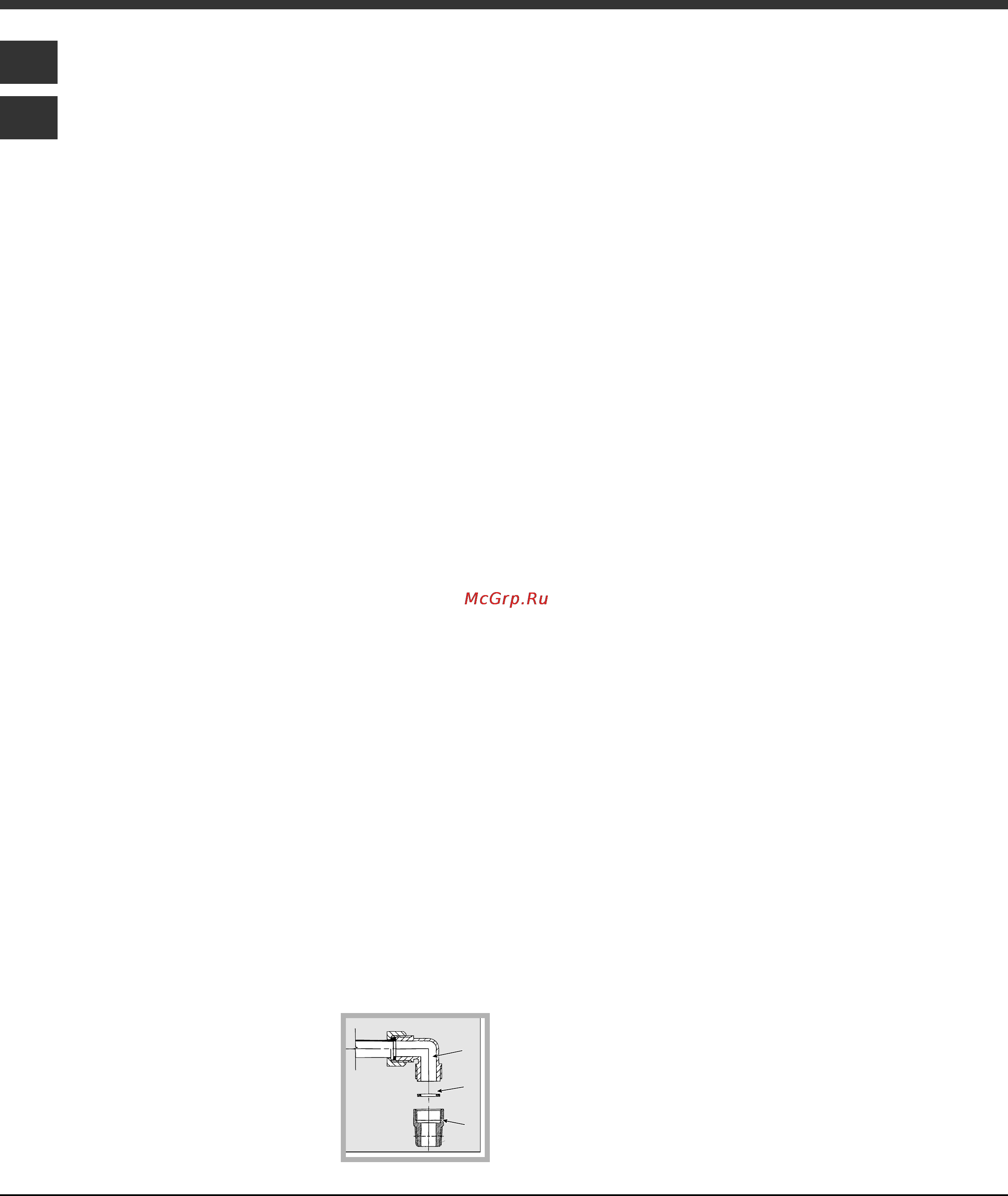

Om het apparaat aan de gasbuizen aan te sluiten
(II2E+3+ voor Belgie en I2L voor Nederland), dient
men eerst de verbinder te monteren.”R” (Deze is op
aanvraag verkrijgbaar bij de technische-service-dienst
Ariston) Tevens dient men zijn pakking op de
verbinder “G”,die er uit ziet als een “L” , van de
voedings-struktuur te monteren. De verbinder is
gedraad: rond mannelijk 1/2
gas.
De aansluiting voert men uit
met behulp van:
- een onbuigbare buis (voor
Belgie volgens de normen
NBN D51-003)
