NL
BE
5
Elektrische
aansluitingen
TYPEPLAATJE
zie typeplaatje
Dit apparaat voldoet aan de volgende
EU Richtlijnen:
- 2006/95/EEG van 12/12/06
(Laagspanning) en daaropvolgende
wijzigingen
- 2004/108/EEG van 15/12/04
(Elektromagnetische Compatibiliteit) en
daaropvolgende wijzigingen
- 93/68/EEG van 22/07/93 en
daaropvolgende wijzigingen.
- 2009/142/EEG van 30/11/09 (Gas) en
daaropvolgende wijzigingen.
- 2002/96/EC en daaropvolgende
wijzigingen.

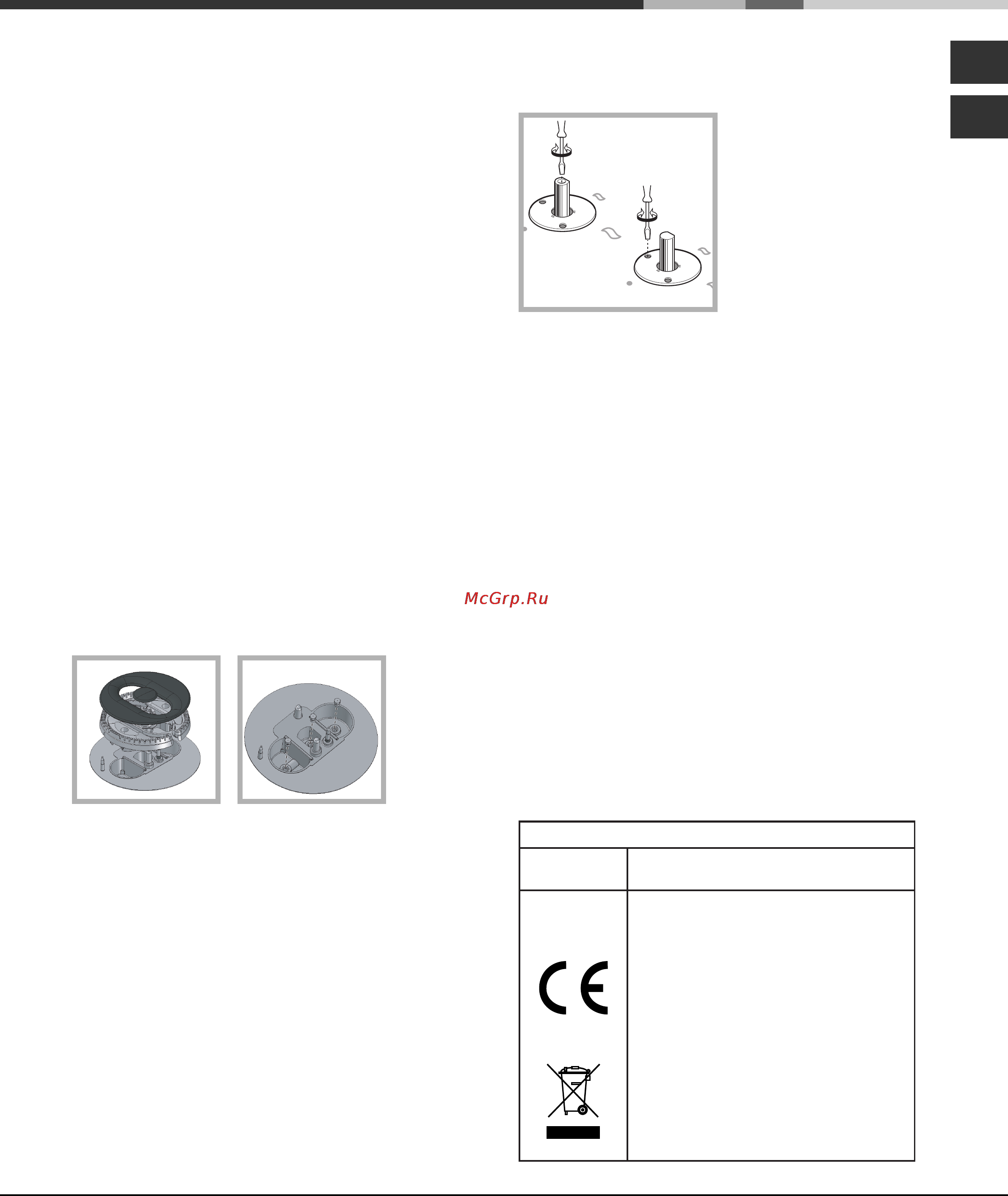

1. verwijder de roosters van de kookplaat en schuif de
branders uit hun plaats.
2. schroef de straalpijpjes los met een steeksleutel
van 7mm en vervang ze met de straalpijpjes
geschikt voor het nieuwe type gas (zie tabel 1
“Kenmerken van de branders en de straalpijpen”).
3. zet de onderdelen weer op hun plaats door de
handelingen in omgekeerde volgorde uit te voeren.
4. aan het einde van deze handelingen moet u het
oude etiket dat de gasinstelling aangeeft
vervangen met het etiket dat overeenkomt met het
nieuwe gas dat u gaat gebruiken, verkrijgbaar bij
onze Technische Service Centers.
Het vervangen van de straalpijpjes van de brander
met "onafhankelijke dubbele vlamkronen":
1. verwijder de roosters en branders van hun plaats.
De brander bestaat uit twee aparte delen (zie
afbeeldingen);
2. schroef de straalpijpjes los met een sleutel van
7mm. De binnenste vlamkroon heeft een
straalpijpje, de buitenste heeft er twee (van
dezelfde maat). Vervang de straalpijpjes met
nieuwe die zijn aangepast aan het nieuwe type gas
(zie tabel1).
3. zet de onderdelen in omgekeerde volgorde weer op
hun plaats.
• Regelen primaire lucht van de straalpijpjes (voor
België)
De branders hebben geen regeling van de primaire
lucht nodig.
• Het regelen van de minimumstand (voor België)
1. Zet het kraantje op de minimumstand;
2. Verwijder de knop en
draai aan het
regelschroefje in of
naast de spil van het
kraantje totdat u een
kleine, regelmatige vlam
bereikt.
3. Controleer of de brander aanblijft als u de knop snel
van hoog naar laag draait.
4. Als bij de apparaten met een
veiligheidsmechanisme (thermo-element) dit
systeem niet werkt als de branders op de minimum
stand staan, moet u het minimum verhogen door
aan de stelschroef te draaien.
5. Als de regeling voltooid is moet u de zegels op de
bypass schroefjes weer op hun plaats brengen met
zegellak of dergelijk materiaal.
! Bij vloeibaar gas moet het regelschroefje geheel
dicht worden geschroefd.
! Aan het einde van deze handelingen moet u het
oude etiket van de gasinstelling vervangen met het
etiket dat correspondeert met het nieuwe gas,
verkrijgbaar bij onze Technische Service Centers.
! Als de gasdruk van het gebruikte gas verschillend
(of variabel) is dan hetgeen is voorzien, moet op de
toevoerbuis een drukteregelaar worden aangebracht
die voldoet aan de geldende landelijke normen.
