2 Меры предосторожности при монтаже
Руководство по монтажу и эксплуатации
12
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600329-1C – 2020.10

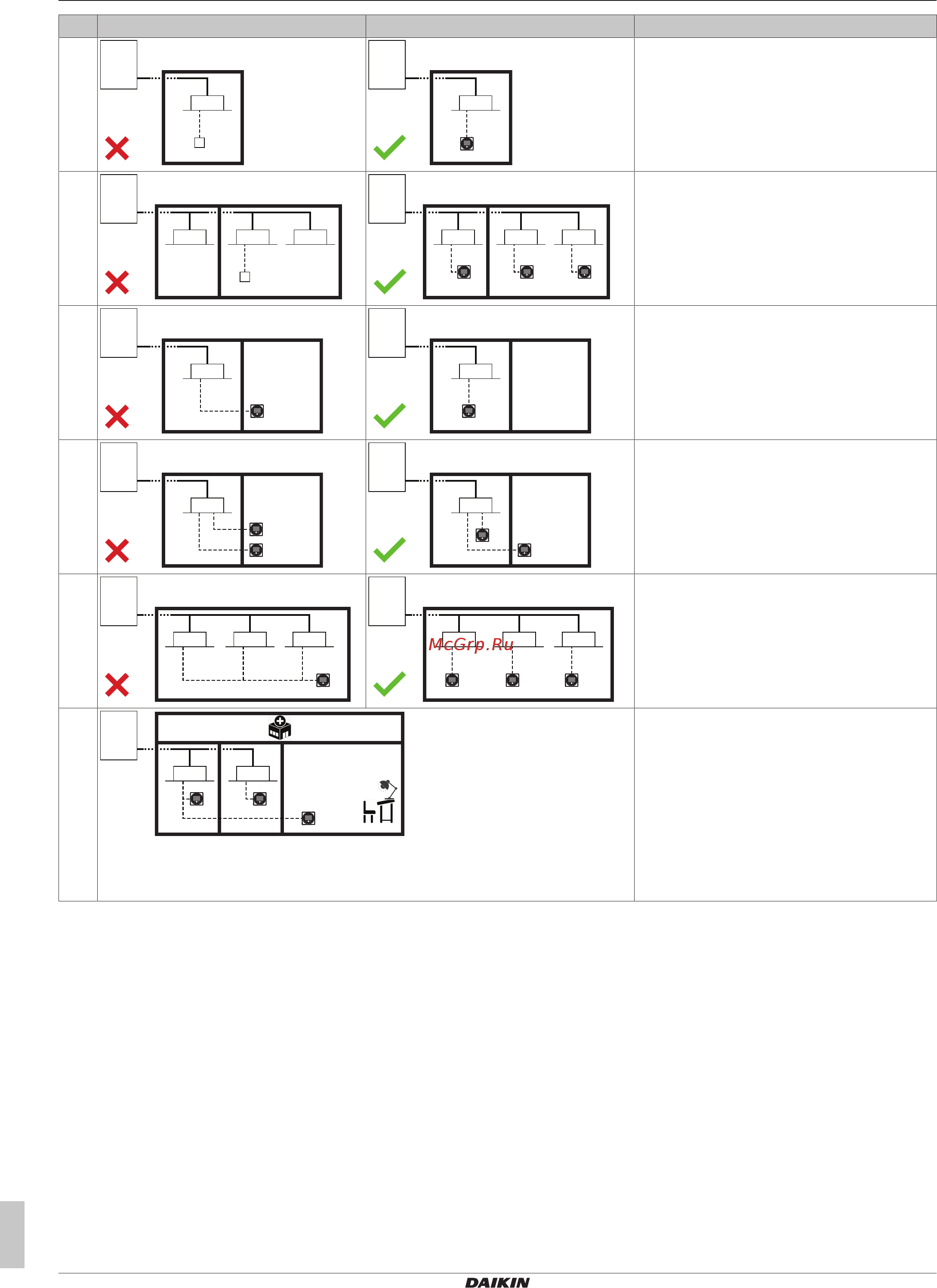

НЕДОПУСТИМО ДОПУСТИМО Корпус
1
a
c
b
a
d
b
ПДУ несовместим с системой обеспечения
безопасного обращения с хладагентомR32.
2
a
b
c
b
b
a
b
d
b
d
b
d
Установка внутренних блоков без ПДУ не
допускается.
3
a
d
b
a
d
b
Если используется только один ПДУ,
совместимый с системой обеспечения
безопасного обращения с хладагентомR32,
то он назначается главным и размещается в
том же помещении, где установлен
внутренний блок.
4
a
d
d
b
a
d
d
b
Если используются два ПДУ, совместимые с
системой обеспечения безопасного
обращения с хладагентомR32, то хотя бы
один из них размещается в том же
помещении, где установлен внутренний блок.
5
a
b b b
d
a
b b b
d d d
Групповое управление системой не
допускается.
Каждый внутренний блок подключается к
отдельному ПДУ.
6
a
b
d
b
d
e
f
В помещении: главный ПДУ может работать только в полнофункциональном
режиме ИЛИ в режиме сигнализации.
В диспетчерской: ПДУ в режиме контроля
В определенных ситуациях ПДУ в режиме
контроля устанавливается в диспетчерской в
обязательном порядке.
a Наружный блок
b Внутренний блок
c ПДУ, НЕ совместимый с системой обеспечения безопасного обращения с хладагентомR32
d ПДУ, совместимый с системой обеспечения безопасного обращения с хладагентомR32
e ПДУ в режиме контроля
f Диспетчерская
2.1.3 Выяснение ограничений заправки
хладагентом
1 Чтобы установить ограничение общего количества
хладагента в системе, нужно выяснить площадь
наименьшего помещения:
