17 Конфигурирование
Руководство по монтажу и эксплуатации
41
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600329-1C – 2020.10
▪ DIP-переключатели (заводские настройки можно менять,
только если монтируется переключатель режимов
охлаждения-обогрева).
См. также:
▪ «Элементы местных настроек» [441]
▪ «Доступ к элементам местных настроек» [441]

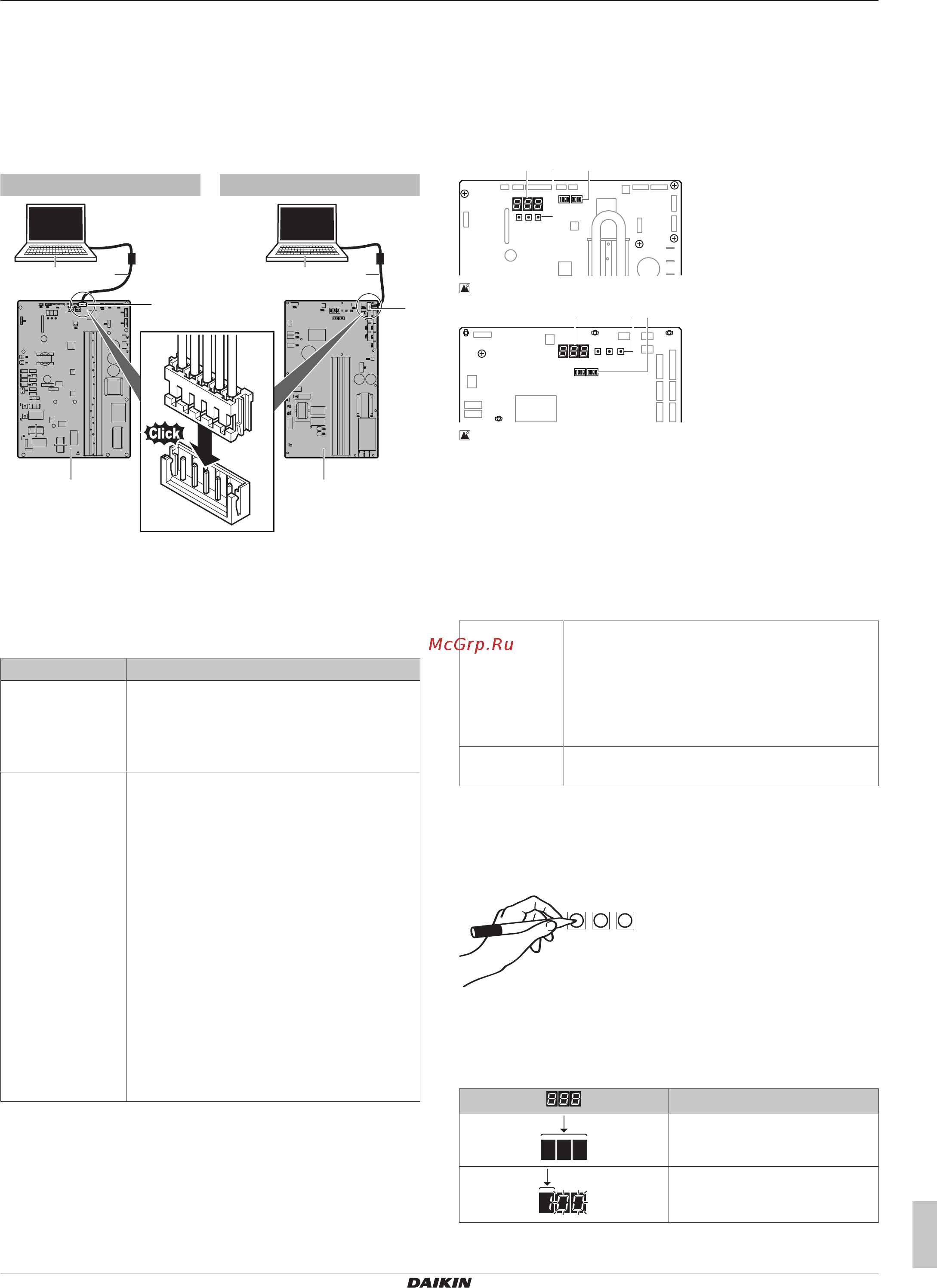

Компьютерный конфигуратор
V Y
a
b
c (X27A)
A1P A1P
b
c (X27A)
a
2
345
H J S T
X27A
a ПК
b Кабель (EKPCCAB*)
c Кабель-удлинитель подсоединен к X27A
X27A Разъем
A1P Главная плата наружного блока
Режимы 1 и 2
Режим Описание
Режим 1
(контрольные
настройки)
Режим1 можно использовать для
просмотра текущего состояния наружного
блока. Также с его помощью можно
просматривать значения некоторых
местных настроек.
Режим 2
(местные
настройки)
Режим2 служит для изменения местных
настроек системы. Также возможен
просмотр активных значений местных
настроек и внесение в них изменений.
Как правило, работу в обычном режиме
можно восстановить после смены местных
настроек без дополнительного
вмешательства.
Некоторые местные настройки служат для
выполнения специальных операций
(например, однократного запуска, удаления
хладагента или проведения
вакуумирования, добавления хладагента
вручную и т.п.). В таких случаях требуется
прерывать специальную операцию, прежде
чем перезапускать систему в обычном
рабочем режиме. Это указывается в
приведенных ниже пояснениях.
См. также:
▪ «Доступ к режиму 1 или 2» [442]
▪ «Доступ к режиму 1» [442]
▪ «Доступ к режиму 2» [442]
▪ «Режим 1: контрольные настройки» [442]
▪ «Режим 2: местные настройки» [443]
17.1.2 Доступ к элементам местных настроек
См. «Чтобы открыть наружный агрегат» [427].
17.1.3 Элементы местных настроек
Расположение 7-сегментных дисплеев, кнопок и DIP-
переключателей:
a b
BS1 BS2
DS2 DS1
BS3
c
17‒1 1 фаза (V)
a b
BS1 BS2
DS1 DS2
BS3
c
17‒2 3 фазы (Y)
BS1 MODE: смена заданного режима
BS2 SET: ввод местных настроек
BS3 RETURN: ввод местных настроек
DS1, DS2 DIP-переключатели
a 7-сегментные дисплеи
b Нажимные кнопки
c DIP-переключатели
DIP-переключатели
Заводские настройки можно менять, только если монтируется
переключатель режимов охлаждения-обогрева.
DS1‑1 Выбор режима «ОХЛАЖДЕНИЕ/
ОБОГРЕВ» (см. инструкции к селекторному
переключателю между охлаждением и
обогревом).
ВКЛ = селекторный переключатель режимов
«ОХЛАЖДЕНИЕ/ОБОГРЕВ» активен; ВЫКЛ =
не установлен = заводскаяя настройка
DS1‑2 НЕ ИСПОЛЬЗУЕТСЯ. НЕ МЕНЯЙТЕ ЭТУ
ЗАВОДСКУЮ НАСТРОЙКУ.
Нажимные кнопки
Нажимные кнопки служат для ввода местных настроек. Во
избежание контакта с деталями под напряжением нажимайте на
кнопки продолговатым электроизолированным предметом
(например, шариковой ручкой с убранным стержнем).
7-сегментный дисплей
На дисплее отображаются введенные местные настройки по
алгоритму [режим-параметр]=значение.
Пример:
Описание
Ситуация по умолчанию
Режим 1
Содержание
