2 Меры предосторожности при монтаже
Руководство по монтажу и эксплуатации
13
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600329-1C – 2020.10
Рассчитайте площадь помещения, замкнутого стенами,
дверями и перегородками. Площадь наименьшего из
помещений, обслуживаемых системой, используется в
расчете предельно допустимого количества хладагента в
системе.
Помещения, соединенные друг с другом только ложными
потолками, воздуховодами и аналогичными конструкциями,
нельзя рассматривать как единое пространство.
Если 2 помещения на одном этаже разделены
перегородкой, отвечающей определенным требованиям, то
их можно рассматривать как единое пространство
площадью, которая рассчитывается как сумма площадей
обоих помещений. В результате величина A
min
, по которой
рассчитывается предельно допустимое количество
хладагента, соответствующим образом увеличивается.
Площади помещений суммируются при соблюдении
любого из 2 приведенных далее условий.
1 Помещения, находящиеся на одном этаже и
соединенные друг с другом постоянно открытым
проемом, который достигает пола и предназначен для
прохода людей, можно рассматривать как единое
пространство.

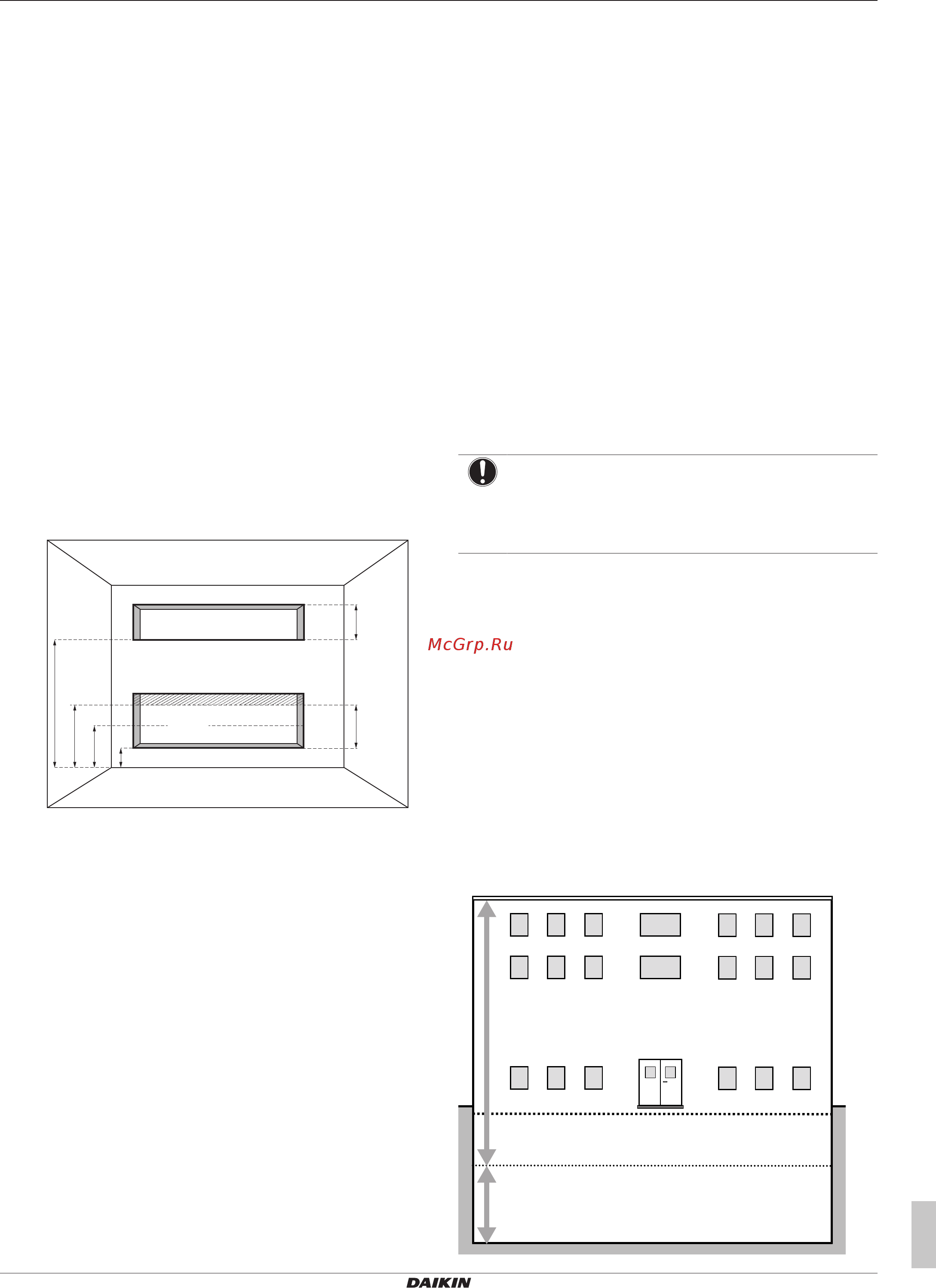

2 Как единое пространство можно рассматривать
помещения, находящиеся на одном этаже и
соединенные друг с другом проемом, который
удовлетворяет перечисленным далее условиям. Проем
состоит из 2 частей, обеспечивающих циркуляцию
воздуха.
A
nvmin
≥
20
mm
≥
50%
A
nvmin
≤
100 mm
1500
mm
300
mm
200
mm
≥
20
mm
Нижняя часть проема:
▪ не выходит наружу;
▪ не закрывается;
▪ имеет площадь ≥0,012м² (A
nvmin
);
▪ величина A
nvmin
рассчитывается без учета площади
проемов, расположенных выше 300мм от пола;
▪ не менее 50% площади A
nvmin
находятся ниже
200мм от пола;
▪ нижний край нижнего проема находится на высоте
≤100мм от пола;
▪ высота обоих проемов ≥20мм.
Верхняя часть проема:
▪ не выходит наружу;
▪ не закрывается;
▪ имеет площадь ≥0,006м² (50% величины A
nvmin
);
▪ нижний край верхнего проема находится на высоте
≥1500мм от пола;
▪ высота проема ≥20мм.
Внимание: требования к верхнему проему можно
соблюсти за счет подвесных потолков, вентиляционных
воздуховодов и аналогичных конструкций,
обеспечивающих воздухоток между двумя
помещениями.
2 На следующем этапе расчета можно пользоваться разными
величинами в зависимости от высоты установки внутренних
блоков при соблюдении следующих УСЛОВИЙ:
▪ если высота установки составляет 1,8≤x<2,2 м, то
предельно допустимое количество хладагента
рассчитывается по графику для настенных блоков;
▪ если высота установки составляет ≥2,2м, то предельно
допустимое количество хладагента рассчитывается по
графику для потолочных блоков.
ПРИМЕЧАНИЕ
Не допускается монтаж настенных блоков ниже 1,8 м
от самой низкой точки пола. Не допускается монтаж
потолочных блоков ниже 2,2м от самой низкой точки
пола.
3 Ограничение общего количества хладагента в системе
рассчитывается по графику или по таблице (см.
«рис.4» [43] в начале этого руководства).
Если в здании есть подземные этажи, то предельно
допустимое количество хладагента рассчитывается
особым образом.
Предельно допустимое количество хладагента
рассчитывается по кривым "(a)", "(b)" и "(a)(b)" на графике с
учетом площади наименьшего помещения на нижнем
подземном этаже.
В расчете предельно допустимого количества хладагента
принимается во внимание площадь наименьших
помещений как на нижнем подземном этаже, так и на
остальных этажах здания.
При этом во всех случаях берется за основу
НАИМЕНЬШЕЕ предельно допустимое количество
хладагента.
ОСТАЛЬНЫЕ ЭТАЖИ
Кривая (c) = помещение площадью ≥10 м²
Кривая (a) или (b) = помещение площадью <15 м²
Кривая (a)(b) = помещение площадью ≥15 м²
НИЖНИЙ ПОДЗЕМНЫЙ ЭТАЖ
