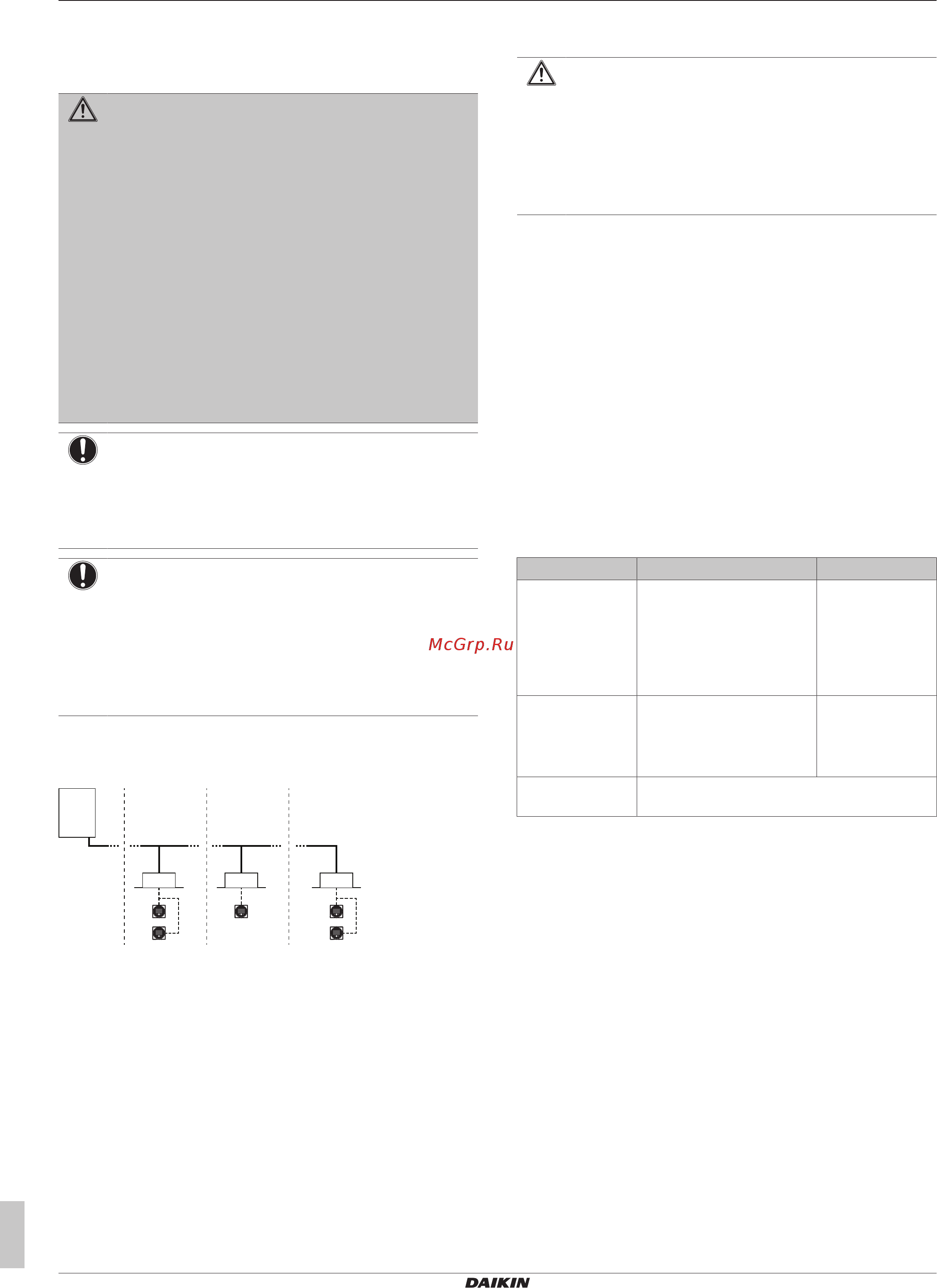

5 Интерфейс пользователя
Руководство по монтажу и эксплуатации
18
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600329-1C – 2020.10
Внутренние блоки системы VRV 5-S на основе теплового насоса
можно использовать для обогрева и охлаждения. Тип
внутренних блоков, которые можно использовать, зависит от
серии наружных блоков.
ПРЕДУПРЕЖДЕНИЕ
▪ ЗАПРЕЩАЕТСЯ самостоятельно вносить
изменения в конструкцию, разбирать, передвигать,
перестанавливать и ремонтировать блок.
Неправильный демонтаж и установка могут
привести к поражению электрическим током или
возгоранию. Обратитесь к своему поставщику
оборудования.
▪ При случайной утечке хладагента проследите за
тем, чтобы поблизости не было открытого огня. Сам
хладагент совершенно безопасен, не ядовит и
умеренно горюч, однако при случайной протечке в
помещение, где используются калориферы,
газовые плиты и другие источники горячего
воздуха, он будет выделять ядовитый газ. Прежде
чем возобновить эксплуатацию, обязательно
обратитесь к квалифицированному специалисту
сервисной службы для устранения протечки.
ПРИМЕЧАНИЕ
НЕ пользуйтесь системой в целях, отличных от ее
прямого назначения. Во избежание снижения качества
работы блока НЕ пользуйтесь им для охлаждения
высокоточных измерительных приборов, продуктов
питания, растений, животных и предметов искусства.
ПРИМЕЧАНИЕ
Для изменения или расширения системы в будущем:
Полная информация о допустимых сочетаниях (для
будущего расширения системы) приведена в
инженерно-технических данных. С этой информацией
следует ознакомиться. За информацией и
профессиональными рекомендациями обращайтесь к
монтажнику.
4.1 Компоновка системы
b
a
c
d
f e
d
c
b b
c
d
a Наружный блок на основе теплового насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным
расширением (DX)
d ПДУ в обычном режиме
e ПДУ в режиме аварийной сигнализации
f ПДУ в режиме контроля (обязательном в
определенных ситуациях)
5 Интерфейс пользователя
ПРЕДОСТЕРЕЖЕНИЕ
▪ НИ В КОЕМ СЛУЧАЕ не прикасайтесь к деталям
внутри контроллера.
▪ НЕ снимайте лицевую панель. Прикосновение к
некоторым находящимся внутри частям очень
опасно и чревато серьезным ущербом здоровью.
Для проведения проверки и регулировки
внутренних частей обращайтесь к своему дилеру.
В данном руководстве по эксплуатации изложены общие
сведения об основных функциях системы. Эти сведения не
являются исчерпывающими.
Подробную информацию о порядке использования
определенных функций можно найти в соответствующих
руководствах по монтажу и эксплуатации внутреннего блока.
См. руководство по эксплуатации установленного интерфейса
пользователя.
6 Операция
6.1 Рабочий диапазон
Для надежной и эффективной работы системы температура и
влажность воздуха должны находиться в указанных ниже
пределах.
Охлаждение Обогрев
Наружная
температура
–5~46°Cпо сухому
термометру
–20~21°Cпо
сухому
термометру
–20~15,5°Cпо
влажному
термометру
Температура в
помещении
21~32°Cпо сухому
термометру
14~25°Cпо влажному
термометру
15~27°Cпо
сухому
термометру
Влажность в
помещении
≤80%
(a)
(a)
Во избежание конденсации и протечек воды из внутреннего
блока. Если температура или влажность выйдут за указанные
пределы, возможно срабатывание защитных устройств и
выключение кондиционера.
6.2 Работа системы
6.2.1 О работе системы
▪ Порядок эксплуатации системы зависит от сочетания
наружного блока и интерфейса пользователя.
▪ Во избежание поломок блока подайте электропитание за
6часов до включения.
▪ Если питание отключится во время работы блока, то он
автоматически запустится, как только возобновится подача
электроэнергии.
