6 Операция
Руководство по монтажу и эксплуатации
19
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600329-1C – 2020.10
6.2.2 Работа на охлаждение, обогрев, в
режиме "только вентиляция" и в
автоматическом режиме
▪ Переключение режимов невозможно с помощью интерфейса
пользователя, на дисплее которого отображается символ
«переключение под централизованным
управлением» (см. руководство по монтажу и эксплуатации
интерфейса пользователя).
▪ Если на дисплее мигает символ «переключение под
централизованным управлением» (см. раздел «Порядок
назначения одного из пользовательских интерфейсов
главным» [421]).
▪ Вентилятор может вращаться еще около 1 минуты после
прекращения работы в режиме обогрева.
▪ Скорость вращения вентилятора может автоматически
меняться в зависимости от температуры в помещении.
Вентилятор может также автоматически отключится. Это не
является признаком неисправности.
6.2.3 Работа на обогрев
При обогреве выход на заданную температуру может занять
больше времени, чем при охлаждении.
Во избежание падения теплопроизводительности и подачи
холодного воздуха выполняется следующая операция.
Размораживание
При работе в режиме обогрева змеевик с воздушным
охлаждением наружного блока со временем покрывается слоем
инея, что препятствует передаче тепловой энергии. В
результате снижается теплопроизводительность, а у системы
возникает необходимость перевода в режим размораживания,
чтобы убрать иней со змеевика воздушного охлаждения
наружного блока. При этом теплопроизводительность
внутреннего блока временно падает до завершения
размораживания. После размораживания
теплопроизводительность блока полностью восстанавливается.
вентилятор внутреннего блока выключается, цикл циркуляции
хладагента становится обратным, а для размораживания
змеевика наружного блока будет использоваться тепловая
энергия, забираемая из помещения.
На дисплее внутреннего блока появится индикация работы в
режиме размораживания .
«Теплый» запуск
В начале работы системы в режиме обогрева вентилятор
внутреннего блока автоматически отключается во избежание
подачи холодного воздуха в помещение. На дисплее
интерфейса пользователя отображается символ . Запуск
вентилятора может занять некоторое время. Это не является
признаком неисправности.
6.2.4 Включение системы (БЕЗ
дистанционного переключателя
режимов охлаждения/обогрева)
1 Выберите нужный режим, нажимая на пользовательском
интерфейсе кнопку выбора режима работы.
Работа на охлаждение
Работа на обогрев
Только вентиляция
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и сама
система.
6.2.5 Включение системы (С дистанционным
переключателем режимов охлаждения/
обогрева)

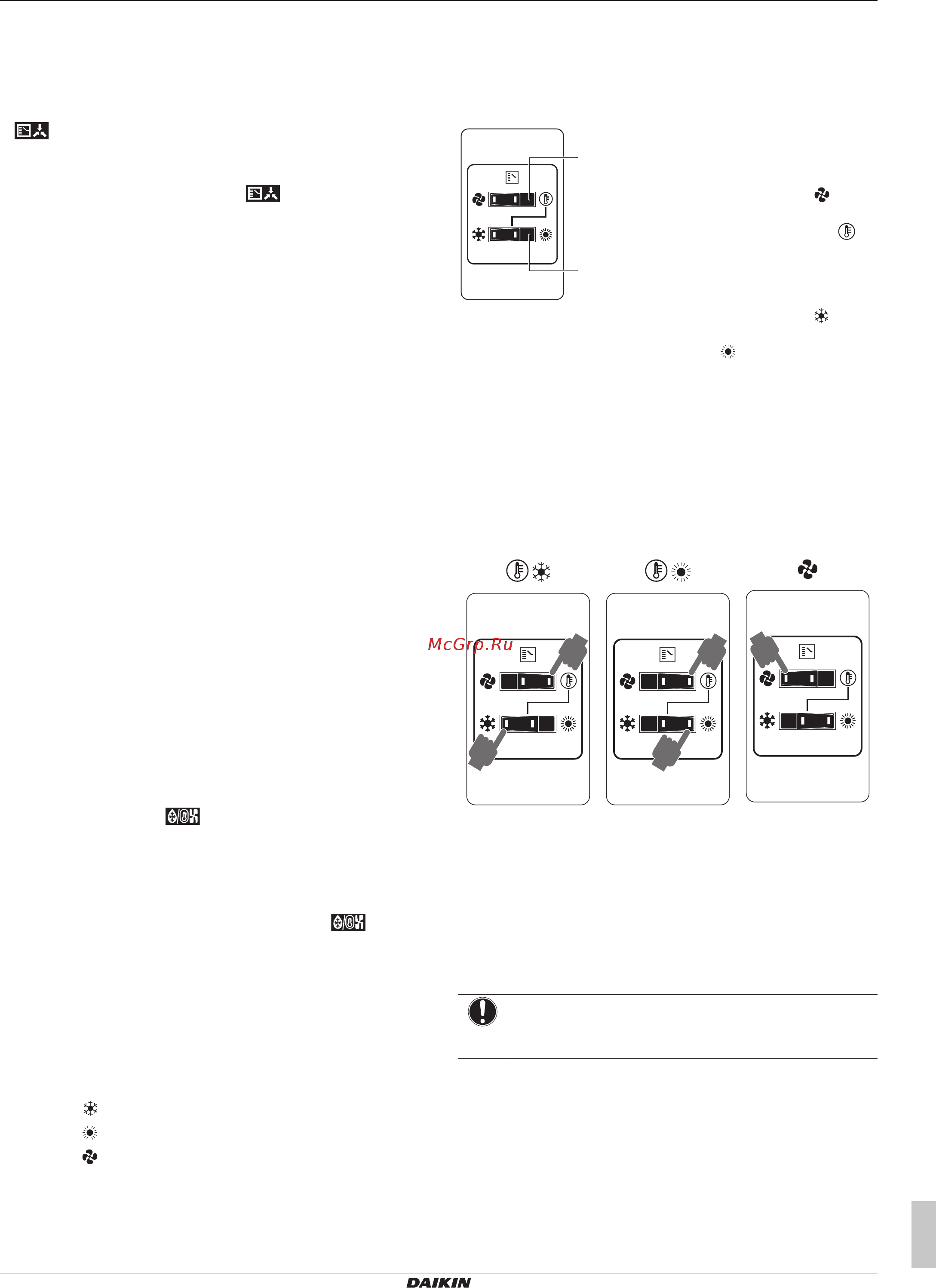

Общее представление о дистанционном переключателе
режимов работы
a
b
a ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
«ТОЛЬКО ВЕНТИЛЯЦИЯ/
КОНДИЦИОНИРОВАНИЕ»
Положение переключателя
соответствует режиму, когда
работает только вентиляция, а –
режиму охлаждения или обогрева.
b ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
«ОХЛАЖДЕНИЕ/ОБОГРЕВ»
Положение переключателя
соответствует режиму охлаждения,
а положение – режиму обогрева
Внимание: если есть выключатель дистанционного управления
со сменой режимов охлаждения/обогрева, то DIP-
переключатель 1 (DS1-1) на главной печатной плате
переводится в положение ВКЛ.
Порядок запуска
1 Выберите режим работы при помощи переключателя
режимов «охлаждение/обогрев»:
Работа на
охлаждение
Работа на обогрев Только вентиляция
1
1
1
1
1
1
11
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и
сама система.
Порядок остановки
3 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе
пользователя.
Результат: Лампа индикации работы погаснет, а система
прекратит работу.
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения
работы системы, подождите около 5 минут.
Регулировка
Информацию о программировании температуры, скорости
вращения вентилятора и направления воздушного потока
смотрите в руководстве по эксплуатации интерфейса
пользователя.
