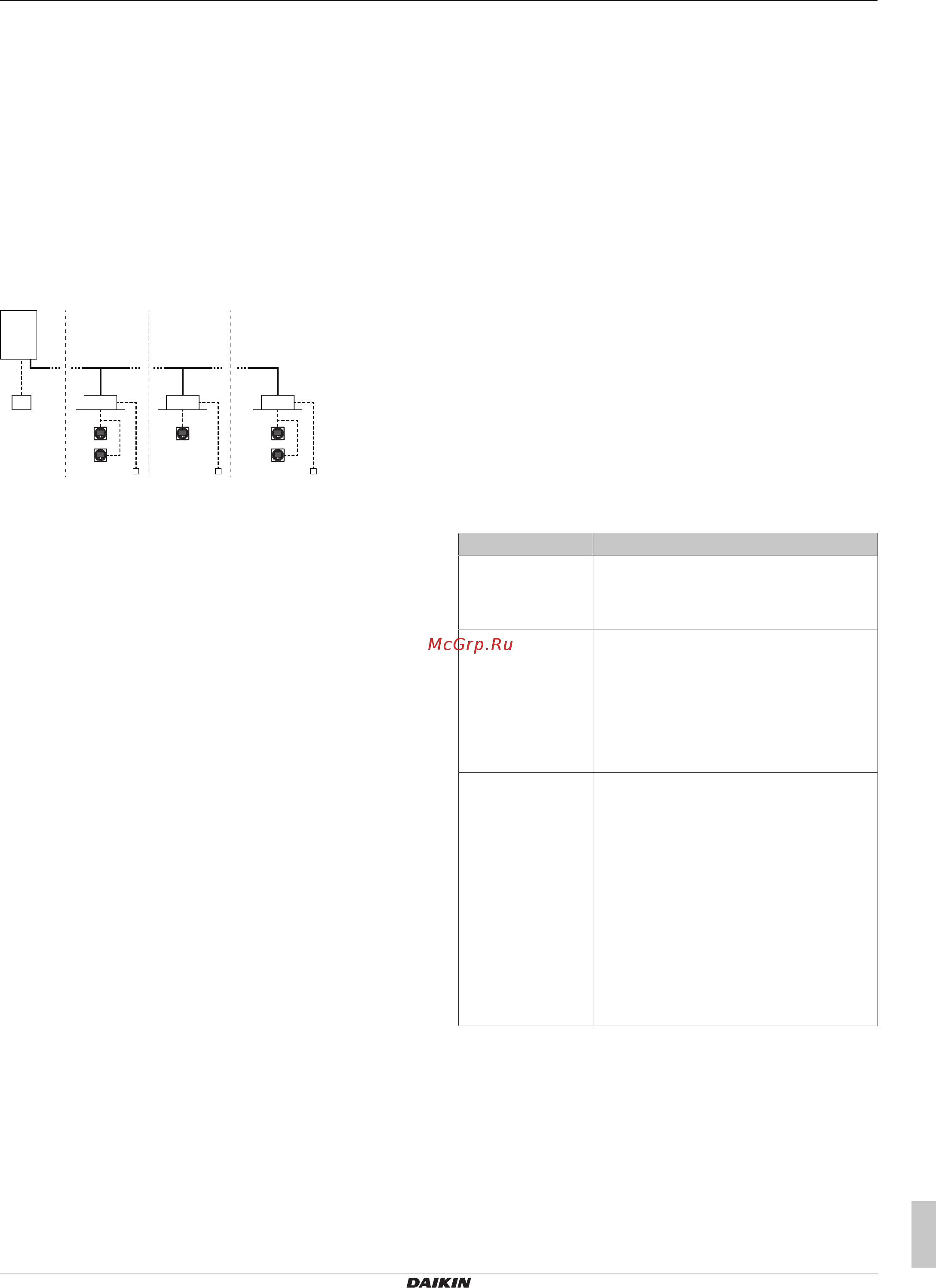

2 Меры предосторожности при монтаже
Руководство по монтажу и эксплуатации
11
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600329-1C – 2020.10
Наименование модели см. в перечне опций внутреннего блока.
Подробную информацию об этой опции см. в руководстве по
монтажу дополнительного вывода печатной платы.
Требования к трубопроводам
Трубопроводы прокладываются в порядке, изложенном в
разделе «13 Монтаж трубопроводов» [4 29]. Допускается
применение только механических соединений (напр., паяных и
резьбовых), отвечающих требованиям стандарта ISO14903 в
последней редакции.
Прокладывая трубопроводы по занятому помещению, примите
меры к их защите от повреждения. Проверка трубопроводов
производится в порядке, изложенном в разделе «13.3Проверка
трубопровода хладагента» [432].
Требования к ПДУ
b
a
c
d
f
h
e
d
c
b b
c
d
g
h h
a Наружный блок на основе теплового насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным
расширением (DX)
d ПДУ в обычном режиме
e ПДУ в режиме аварийной сигнализации
f ПДУ в режиме контроля (обязательном в
определенных ситуациях)
g iTM (опция)
h Дополнительная плата (опция)
Порядок установки пульта дистанционного управления изложен
в прилагаемом к нему руководстве по монтажу. Каждый
отдельно взятый внутренний блок в обязательном порядке
подключается к пульту дистанционного управления,
совместимому с системой обеспечения безопасного обращения
с хладагентом R32 (напр., BRC1H52/82* или последующих
моделей). В такие ПДУ встроены световые и звуковые средства
оповещения пользователя о утечке.
Установка пульта дистанционного управления выполняется с
обязательным соблюдением изложенных здесь требований.
1 Допускаются к применению только пульты, совместимые с
системой обеспечения безопасного обращения с
хладагентом. Информацию о совместимости пульта (напр.,
BRC1H52/82*) см. в справочнике с его техническими
данными.
2 Каждый внутренний блок подключается к отдельному ПДУ.
3 Это правило распространяется даже на те внутренние
блоки, которые находятся в одном и том же помещении.
4 ПДУ, находящийся в том же помещении, что и внутренний
блок, должен работать в полнофункциональном режиме
или только на аварийную сигнализацию. О режимах работы
и о настройке ПДУ подробно рассказывается в
примечаниях ниже, а также в руководстве по установке и
эксплуатации пульта дистанционного управления.
5 Групповое управление не допускается.
6 В зданиях, где есть помещения для сна (напр., гостиницы),
находятся люди с ограниченными возможностями
передвижения (напр., больницы), количество находящихся
людей не поддается учету и контролю или же
присутствующие не осведомлены о мерах
предосторожности, в обязательном порядке
устанавливается одно из нижеперечисленных устройств с
круглосуточным за ним наблюдением:
▪ пульт дистанционного управления в режиме контроля;
▪ iTM с аварийной сигнализацией, подключенной через
модуль WAGO.
Внимание: ПДУ оснащается световой и звуковой
сигнализацией. Так, например, ПДУ BRC1H52/82* подают
звуковой сигнал силой 65 дБ (звуковое давление, замеренное
на расстоянии 1 м от пульта). Характеристики звуковой
сигнализации приводятся в справочнике с техническими
данными ПДУ. Звуковой сигнал должен быть, как минимум, на
15 дБ громче обычного шума в помещении. В помещении с
повышенным уровнем шума рекомендуется использовать
внешнюю сигнализацию (приобретается по месту установки
оборудования). Такую сигнализацию можно подключить к SVS-
выводу наружного блока или к дополнительному выводу
печатной платы внутреннего блока, установленного в
соответствующем помещении.
Дополнительную информацию о SVS-выводе см. в разделе
«15.3Подключение электропроводки к наружному блоку» [437].
Внимание: в зависимости от конфигурации ПДУ может
работать в одном из трех режимов. Функциональные
возможности каждого из режимов отличаются от остальных. О
настройке и действии пульта дистанционного управления в том
или ином рабочем режиме подробно рассказывается в
справочнике монтажника и пользователя ПДУ.
Режим Действие
Полнофункциональ
ный
Пульт работает как полнофункциональное
устройство. Доступны все его обычные
функции. Такой пульт может работать
как главный или как подчиненный.
Только аварийная
сигнализация
Пульт работает только в режиме
аварийной сигнализации о утечках (в
одном из внутренних блоков). Обычные
функции недоступны. ПДУ должен
находиться в том же помещении, что и
внутренний блок. Такой пульт может
работать как главный или как
подчиненный.
Контроль Пульт работает только в режиме
аварийной сигнализации о утечках
(обслуживая систему в целом, т.е.
несколько внутренних блоков с их
пультами). Прочие функции недоступны.
ПДУ должен находиться в
контролируемом помещении. Такой пульт
может работать только как
подчиненный.
Внимание: чтобы подключить к системе
пульт дистанционного управления в
режиме контроля, необходимо задать
соответствующую местную настройку как
для пульта, так и для наружного блока.
Внимание: некорректное использование ПДУ может привести к
появлению кодов неисправности, выходу системы из строя или
ее несоответствию требованиям действующего
законодательства.
Внимание: функциями пульта дистанционного управления в
режиме контроля можно также наделить iTM в сочетании с
модулем WAGO. Порядок установки подробно изложен в
руководстве по монтажу iTM.
Примеры
