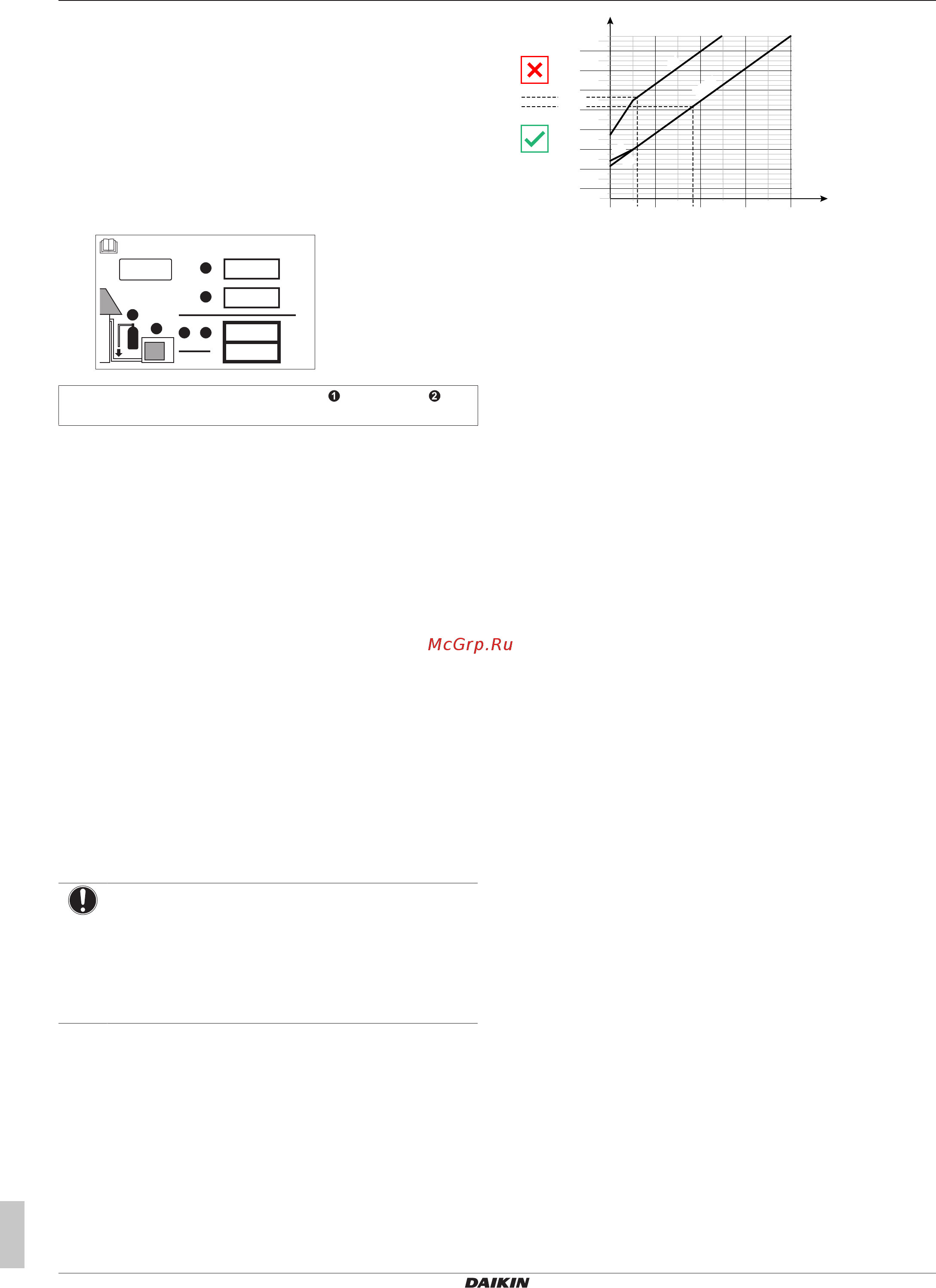

2 Меры предосторожности при монтаже
Руководство по монтажу и эксплуатации
14
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600329-1C – 2020.10
m Ограничение общего количество хладагента в
системе
A
min
Площадь наименьшего помещения
(a) Lowest underground floor (ceiling-mounted units)
(= нижний подземный этаж [потолочные блоки])
(b) Lowest underground floor (wall-mounted units)
(= нижний подземный этаж [настенные блоки])
(c) Smallest room on other floors (all units)
(= наименьшее по площади помещение на нижнем
подземном этаже [любые блоки])
Внимание: расчетная величина заправки хладагентом
округляется в меньшую сторону.
4 Расчет общего количества хладагента в системе:
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
1000
GWP × kg
=
=
+
kg
=
kg
=
GWP: xxx
R32
Общее количество = заводская заправка + дозаправка =
3,4кг + R
(a)
(a)
Величина R рассчитывается в порядке, изложенном в
разделе «14.2Определение объема дополнительного
хладагента» [434].
5 Общее количество хладагента в системе НЕ ДОЛЖНО
превышать предельно допустимый совокупный объем
заправки, рассчитанный по приведенному здесь
графику. В ПРОТИВНОМ СЛУЧАЕ внесите изменения в
конфигурацию системы или помещений (см. варианты
ниже), после чего произведите повторный расчет в
изложенном выше порядке.
1. Увеличьте площадь наименьшего помещения.
ЛИБО
2. Измените компоновку системы, сократив длину
трубопроводов.
ЛИБО
3. Принять дополнительные меры предосторожности в
соответствии с требованиями действующего
законодательства.
Дополнительные средства защиты (напр., механическая
вентиляция) подключаются к SVS-выводу или к
дополнительному выводу печатной платы внутреннего
блока. Дополнительную информацию см. в разделе
«15.4Подключение внешних выходов» [438].
ПРИМЕЧАНИЕ
Общее количество хладагента в системе НЕ ДОЛЖНО
превышать 15,96 кг на каждый из подключенных
внутренних блоков, а в сумме — 63,84кг.
Если, к примеру, в составе системы 1 внутренний блок,
то предельно допустмый объем зарядки составляет
1x15,96=15,96кг.
Пример1:
Система VRV обслуживает 6 помещений. Площадь
наибольшего помещения составляет 60 м², а наименьшего
16м². В здании нет подземных этажей.
Как показывает кривая "(c)", предельно допустимый объем
зарядки потолочного блока в помещении площадью 16 м²
составляет 10,4кг
Предельно допустимое количество хладагента в трубопроводах,
проложенных по месту установки=заправка системы–заводская
заправка=10,4кг–3,4кг=7кг
0
1
2
3
4
5
6
7
8
10.4
9.4
12
13
14
15
16
10 20 40 50
16 28
25 35 45
m (kg)
A
min
(m
2
)
(b)
(a)(b)
(a)
(c)
Пример2:
Система VRV обслуживает 6 помещений. Площадь
наибольшего помещения составляет 60 м², а наименьшего
16м². В здании есть несколько подземных этажей, а площадь
наименьшего помещения на нижнем подземном этаже
составляет 28м².
Как показывает кривая "(c)", предельно допустимый объем
зарядки потолочного блока в помещении площадью 16 м²
составляет 10,4кг
Как показывает кривая "(a)(b)", предельно допустимый объем
зарядки с учетом площади наименьшего помещения на нижнем
подземном этаже (28м²) составляет 9,4кг
9,4 кг<10,4 кг, поэтому предельно допустимое количество
хладагента в трубопроводах, проложенных по месту установки,
составляет 9,4кг (наименьшая величина).
Предельно допустимое количество хладагента в трубопроводах,
проложенных по месту установки=заправка системы–заводская
заправка=9,4кг–3,4кг=6кг
