7atmoVIT/atmoVIT exclusiv 7
Utilizare 4
4.3 Conectarea şi deconectarea cazanului

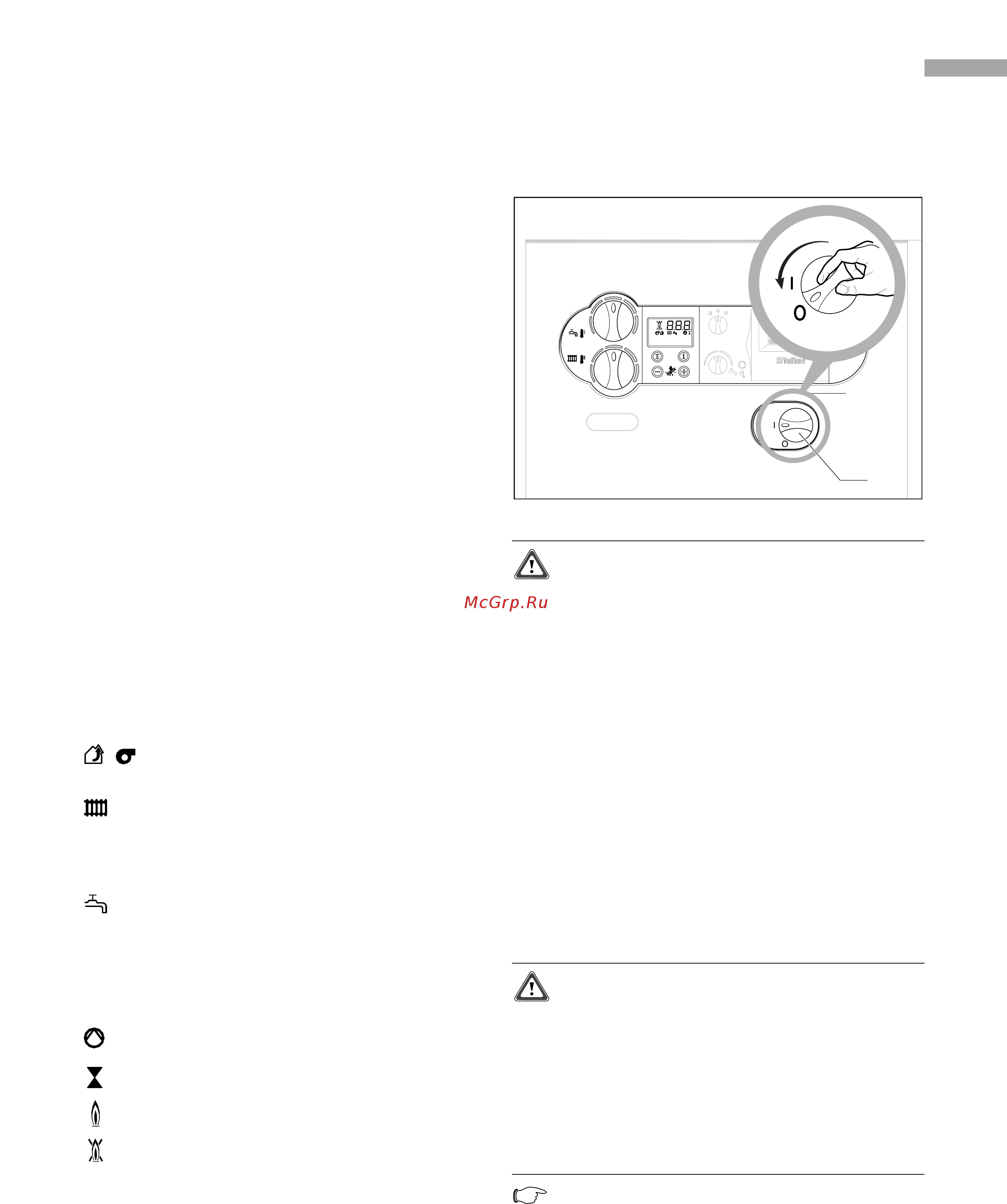

Fig. 4.4 Conectarea şi deconectarea
Atenţie!
Conectarea întrerupătorului general este
permisă numai dacă instalaţia de încălzire este
umplută corespunzător cu apă. În caz contrar,
pompa şi schimbătorul de căldură pot suferi
deteriorări.
Conectaţi şi deconectaţi cazanul cu ajutorul
întrerupătorului general (1).
I: “PORNIT”
O: “OPRIT”
Când cazanul este conectat, pe display apare afişajul
standard al sistemului digital de informare şi analiză
(sistemul DIA).
Pentru reglarea cazanului conform necesităţilor
dumneavoastră, citiţi capitolele 4.4 şi 4.5, în care sunt
descrise posibilităţile de reglare pentru regimurile de
încălzire şi de preparare a apei calde menajere.
Pentru a scoate complet cazanul din funcţiune, puneţi
întrerupătorul principal în poziţia “O”.
Atenţie!
Protecţie la îngheţ şi dispozitivele de suprave-
ghere sunt active numai dacă întrerupătorul
general al aparatului se află în poziţia “I” şi
aparatul nu este decuplat de la reţea.
Pentru a nu decupla aceste dispozitive de siguranţă,
aparatul de încălzire trebuie conectat şi deconectat prin
intermediul unui regulator (informaţiile se găsesc în
instrucţiunile de utilizare respective).
Notă!
În cazul scoaterii din funcţiune pe perioade mai
lungi, se vor închide suplimentar robinetul de
gaz şi robinetele de închidere. În paralel, se vor
respecta şi indicaţiile de protecţie contra
îngheţului.
1
Elementele de comandă accesibile au următoarele
funcţii:
1 Comutator pentru reglarea temperaturii pe tur
2 Tastele “+” şi “-” pentru derularea înainte sau
înapoi a afişajului de pe display (pentru
distribuitorul autorizat HTC la lucrările de reglare şi
identificare a defecţiunilor)
3 Întrerupător general pentru conectarea şi
deconectarea aparatului.
4 Regulator (accesoriu)
5 Tasta “i”: pentru apelarea de informaţii
6 Tasta “Resetare avarie”: pentru resetarea anumitor
disfuncţionalităţi
7 Comutator pentru reglarea temperaturii apei din
boiler (în cazul racordării unui boiler VIH de apă
caldă menajeră)
4.2.2 Sistemul digital de analiză şi informare
(sistemul DIA)
În regim normal de funcţionare, pe display-ul sistemului
DIA este afişată permanent temperatura agentului
termic pe tur. La apariţia unei defecţiuni, temperatura
afişată este înlocuită cu codul de eroare aferent.
Suplimentar, din simbolurile afişate puteţi prelua
următoarele informaţii:
8 Indicarea temperaturii curente a agentului termic
sau a unui cod de stare sau de eroare
9 Textul explicativ (numai pentru atmoVIT exclusiv)
Defecţiune în tubulatura de aer/gaze arse
Regimul de încălzire activ
permanent aprins: regim de încălzire sau solicitare
căldură
intermitent: timp de blocare a arzătorului activ
Regimul de preparare a apei calde menajere activ
permanent aprins: modul funcţional Încărcare
boiler este în stare de
disponibilitate,
intermitent: încărcare boiler în funcţiune,
arzător în funcţiune
Pompa de circulaţie este în funcţiune
Ventilul de gaz este comandat
Flacără normala:
regim de funcţionare normală a arzătorului
Flacără barata:
defecţiune pe parcursul regimului funcţional al
arzătorului; aparatul este deconectat
RO
