10 atmoVIT/atmoVIT exclusiv10
4 Обслуживание
4.7 Индикация состояний (для работ по
техническому и сервисному обслуживанию,
выполняемых специалистом,
обслуживающим Ваш аппарат)

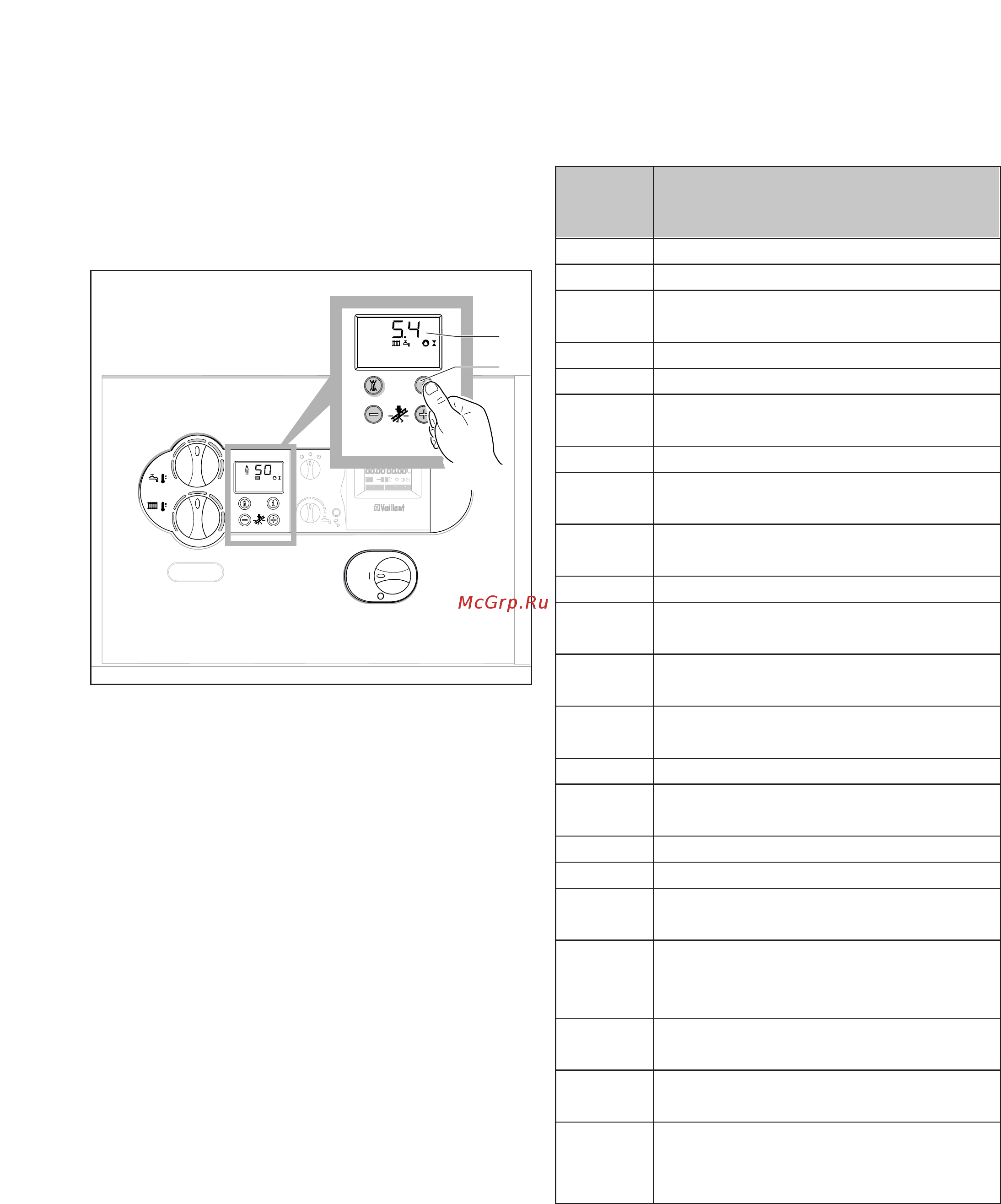

Рис. 4.10 Индикация состояний
Индикация состояния предоставляет Вам
информацию о рабочем состоянии Вашего котла.
• Индикация состояния опрашивается при нажатии
кнопки "i" (1).
На дисплее (2) воспроизводится текущий код
состояния котла (например, S. 4 = отопление
горелка включена). О том, что означает код
состояния, можно узнать из таблицы 4.1.
В котлах atmoVIT exclusiv состояние аппарата
воспроизводится в виде обычного текста
(например, "отопление – горелка включена“).
Если еще раз нажать кнопку „i“, произойдет возврат
к стандартному показанию на дисплее. В фазе
переключения, например, после повторного пуска
при отсутствии пламени в горелке на дисплее в
течение короткого времени индицируется код
состояния "S".
Если появится неисправность, код состояния
сменится соответствующим кодом неисправности.
1
2
показание значение
Показания при работе системы отопления
S.00 тепловая нагрузка отсутствует
S.02 отопление работа насоса до выключения
горелки
S.03 отопление розжиг
S.04 отопление горелка включена
S.07 отопление работа насоса после выключения
горелки
S.08 блокировка горелки после режима отопления
Показания при работе емкостного
водонагревателя
S.20 тактовый режим работы емкостного
водонагревателя активен
S.23 нагрев емкостного водонагревателя розжиг
S.24 нагрев емкостного водонагревателя горелка
включена
S.27 нагрев емкостного водонагревателя работа
насоса после выключения горелки
S.28 время блокировки горелки после нагрева
емкостного водонагревателя
Oсобые случаи сообщения о состоянии
S.30 отсутствие требования тепла от
двухпозиционного регулятора
S.31 летний режим работы активен
S.34 защита от замерзания отопление активно
S.36 отсутствие тепловой нагрузки от регулятора
непрерывного действия
S.39 разомкнуты контакты выключателя,
подключенного к клеммам "прикладываемый
термостат"
S.42 контакт заслонки дымохода на принадлежности
открыт
S.51 Аппарат обнаружил выход в помещение
отходящих газов в течение 30 с.
S.52 Аппарат находится в состоянии 20-ти минутной
блокировки работы после обнаружения выхода
в помещение отходящих газов
Tab. 4.1 Индикация состояний
