ATLAS D UNIT
11ES
cod. 3540G770 - 04/2007 (Rev. 00)
2.4 Conexión del quemador
El quemador está provisto de tubos flexibles y de filtro para la conexión a la línea de alimentación del gasóleo. Hacer
salir los tubos flexibles por la pared trasera e instalar el filtro de la manera ilustrada en fig. 14.

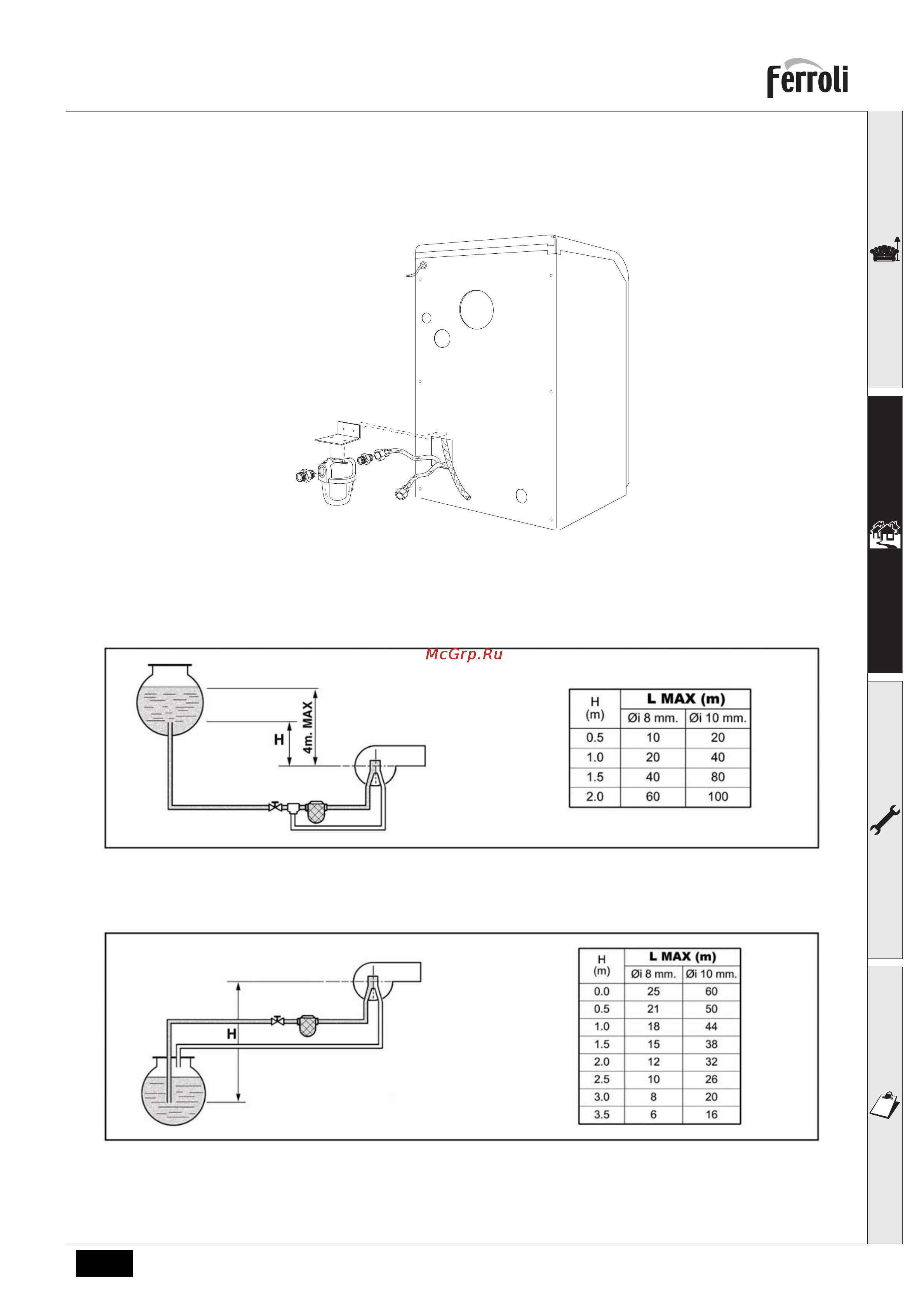

fig. 14 - Instalación filtro del combustible
El circuito de alimentación del gasóleo debe realizarse según uno de los siguientes esquemas, sin superar las longitu-
des (LMAX) de las tuberías que se indican en la tabla.
fig. 15 - Alimentación por gravedad
fig. 16 - Alimentación por aspiración
