ATLAS D UNIT
20 ES
cod. 3540G770 - 04/2007 (Rev. 00)
3.3 Mantenimiento
Control periódico
Para que el aparato funcione correctamente de modo durable, es aconsejable que personal cualificado efectúe una
revisión anual para controlar que:
• Los dispositivos de mando y seguridad (válvula del gas, caudalímetro, termostatos, etc.) funcionen correctamente.
• El circuito de evacuación de los humos sea eficaz.
• No haya obstrucciones ni abolladuras en los tubos de entrada y retorno del combustible.
• Limpie el filtro de la tubería de entrada de combustible.
• Compruebe que el consumo de combustible sea correcto
• Limpie el cabezal de combustión en la zona de salida del combustible, en el disco de turbulencia.
• Deje funcionar el quemador a pleno régimen durante unos diez minutos y efectúe un análisis de la combustión, ve-
rificando:
- Calibración de todos los elementos indicados en este manual
- Temperatura de los humos en la chimenea
- Contenido del porcentaje de CO2
• Los conductos y el terminal de aire y humos estén libres de obstáculos y no tengan pérdidas
• El quemador y el intercambiador estén limpios y exentos de suciedad e incrustaciones. No utilizar productos quími-
cos ni cepillos de acero para limpiarlos.
• Las instalaciones del agua y del gas sean estancas
• La presión del agua en la instalación, en frío, sea de 1 bar; en caso contrario, restablecerla.
• La bomba de circulación no esté bloqueada.
• El vaso de expansión esté lleno.
• Controlar el ánodo de magnesio y sustituirlo en caso de ser necesario.
A
Para limpiar la carcasa, el panel de mandos y las partes estéticas de la caldera puede utilizarse un paño suave
y húmedo, con agua jabonosa si hace falta. No emplear detergentes abrasivos ni disolventes.
Limpieza de la caldera
1. Interrumpir la alimentación eléctrica de la caldera.
2. Quitar los paneles delanteros superior e inferior.
3. Abrir la puerta desenroscando los respectivos pomos.
4. Limpiar el interior de la caldera y el trayecto completo de evacuación de los humos mediante una escobilla o aire
comprimido.
5. Cerrar por último la puerta y fijarla con el respectivo pomo.
Para limpiar el quemador consúltense las instrucciones de la empresa fabricante.
Desmontaje del quemador
• Desenrosque el tornillo (A) y quite la carcasa (B), de esta manera se puede acceder a todos los accesorios.
• Afloje la tuerca (C) y ubique el quemador de modo que se pueda acceder al inyector.

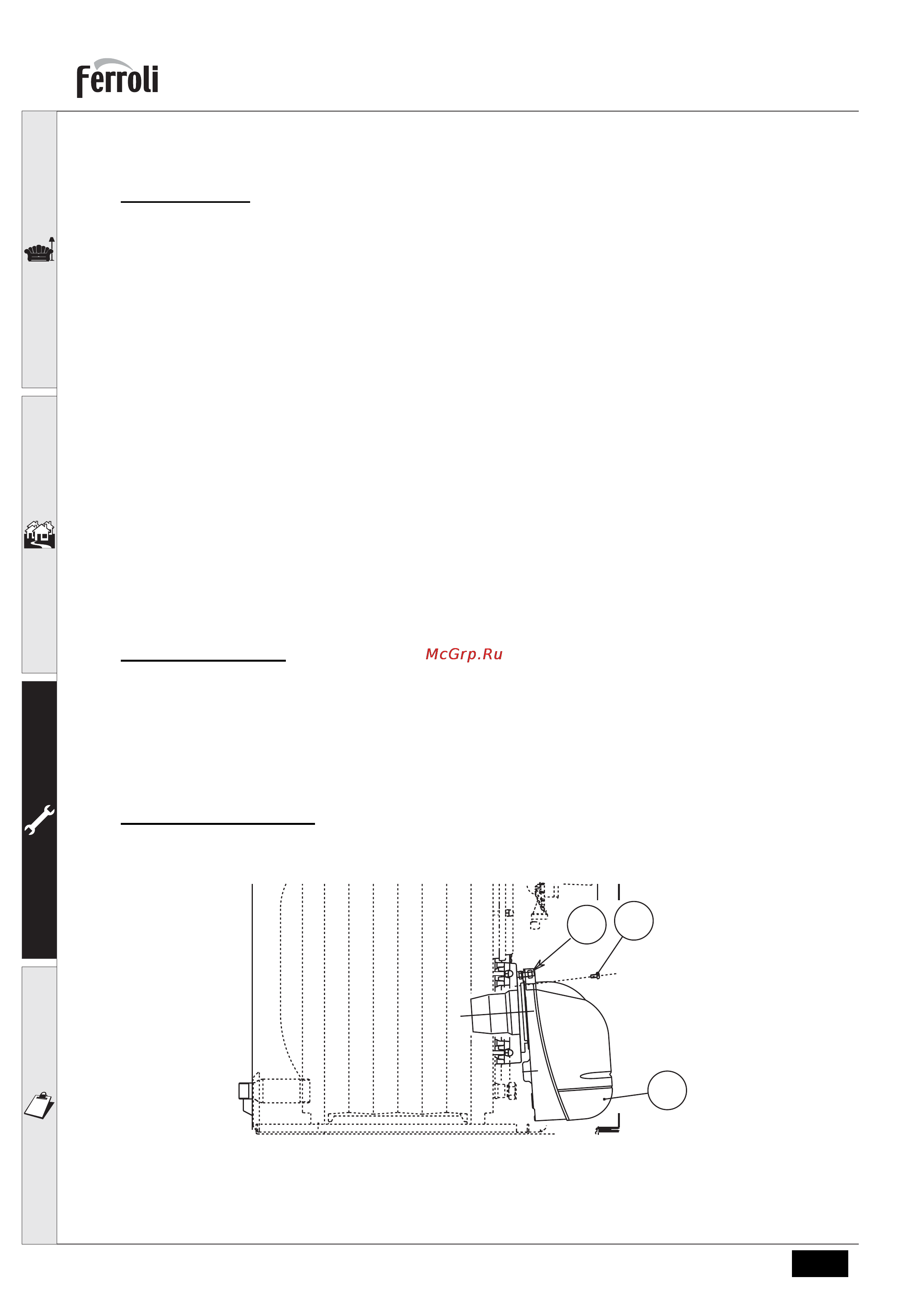

fig. 28 - Desmontaje del quemador
A
C
B
