ATLAS D UNIT
4 ES
cod. 3540G770 - 04/2007 (Rev. 00)
1. Instrucciones de uso
1.1 Presentación
Apreciado Cliente,
Le agradecemos haber elegido una caldera FERROLI de diseño avanzado, tecnología de vanguardia, elevada fiabili-
dad y calidad constructiva. Le rogamos que lea atentamente el presente manual, ya que proporciona información im-
portante sobre la instalación, el uso y el mantenimiento.
ATLAS D UNIT se trata de un generador de calor de alto rendimiento, para la producción de agua caliente sanitaria y
para la calefacción, equipado con quemador soplado de gasóleo. El cuerpo de la caldera se compone de elementos
de fundición, ensamblados con biconos y tirantes de acero. El sistema de control es de microprocesador con interfaz
digital con funciones avanzadas de termorregulación.
1.2 Panel de mandos

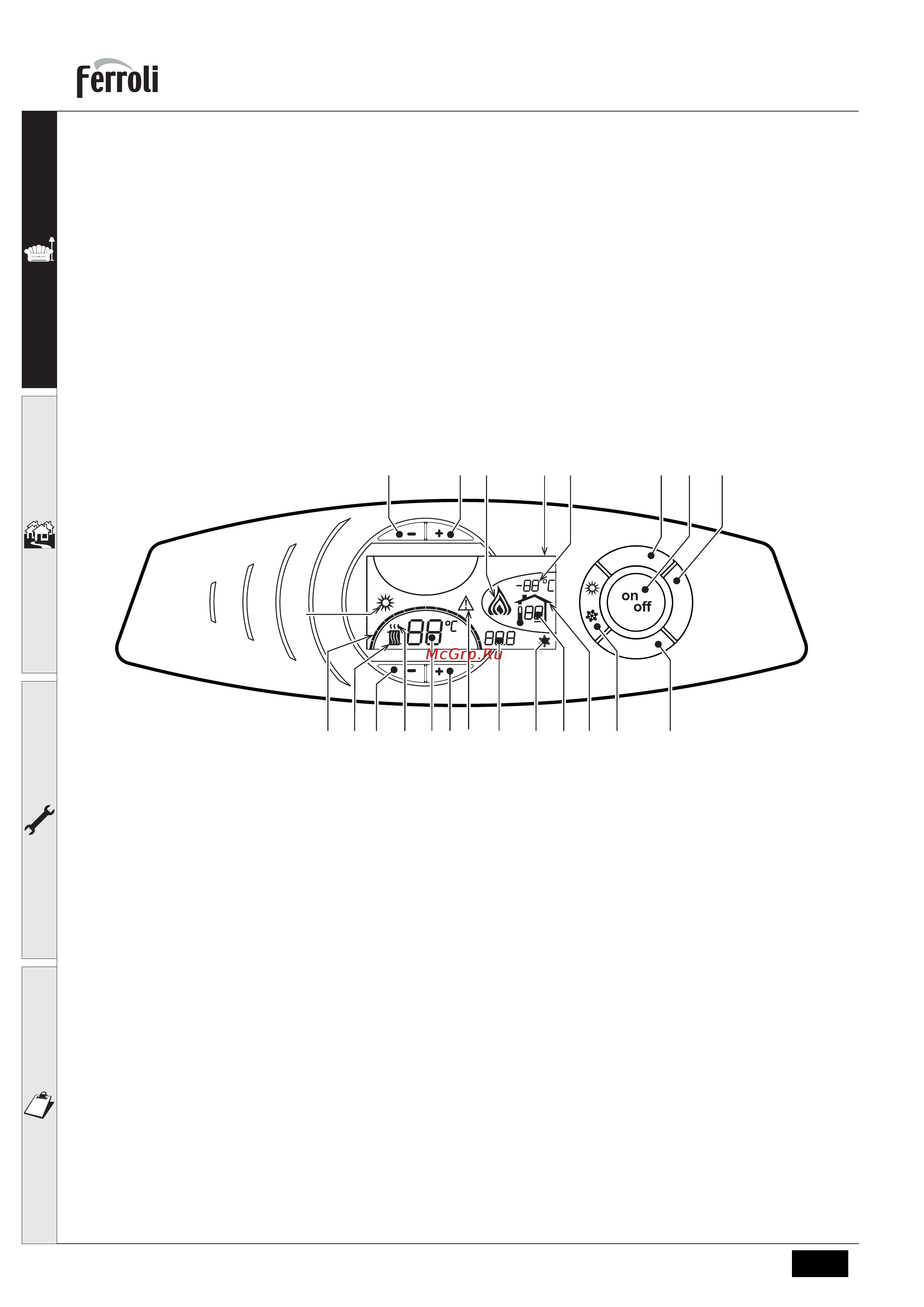

fig. 1 - Panel de control
Leyenda
1 = Tecla -
2 = Tecla +
3 = Tecla de disminución de la temperatura de la ca-
lefacción
4 = Tecla de aumento de la temperatura de la cale-
facción
5 = Pantalla
6 = Tecla de selección de la modalidad Verano/In-
vierno
7 = No se utiliza
8 = Tecla de restablecimiento (reset)
9 = Tecla de encendido y apagado del aparato
10 = Tecla de la temperatura adaptable
16 = Temperatura del sensor exterior (con sonda ex-
terior opcional)
17 = Se visualiza al conectar la sonda exterior o el re-
loj programador a distancia (opcionales)
18 = Temperatura ambiente (con reloj programador a
distancia opcional)
19 = Indicación de quemador encendido
20 = Indicación de funcionamiento de la protección
antiheladas
21 = Indicación de la presión de la calefacción
22 = Indicación de anomalía
23 = Configuración / temperatura de ida de la cale-
facción
24 = Símbolo de la calefacción
25 = Indicación de funcionamiento en calefacción
26 = Indicación de haberse alcanzado la temperatura
programada de ida de la calefacción
27 = Indicación de la modalidad Verano
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
bar
5791021
8643
16
17182021222325
2426
27
19
