ATLAS D UNIT
17ES
cod. 3540G770 - 04/2007 (Rev. 00)

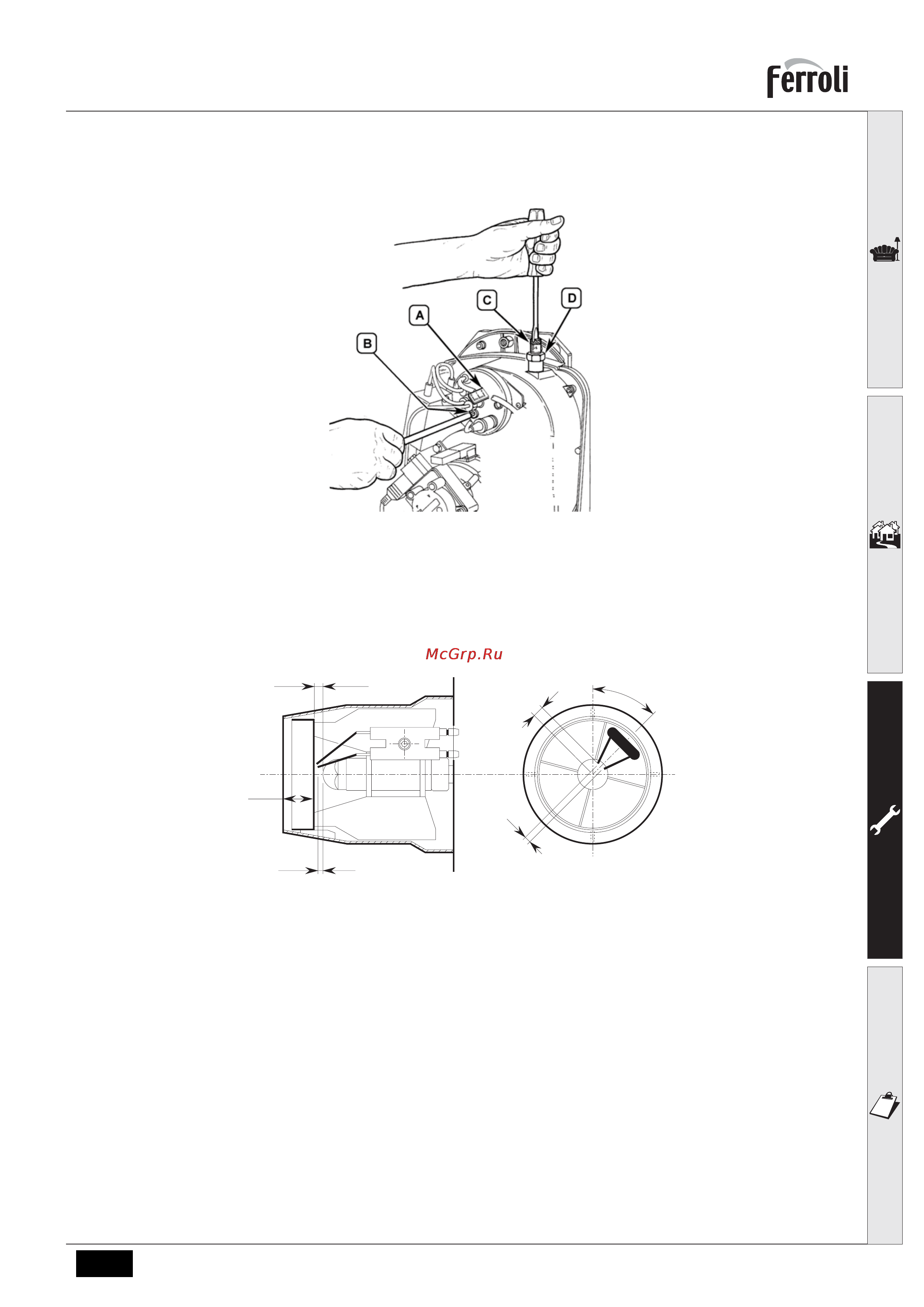

Para regular el caudal del aire, se debe actuar en el tornillo C (fig. 24) después de haber aflojado la tuerca D. Una vez
efectuada la regulación, reapretar la tuerca D.
fig. 24 - Regulación del quemador
Posición electrodos - deflector
Después de montar el inyector, controle la posición de los electrodos y del deflector, según las cotas indicadas a con-
tinuación. Es necesario efectuar un control de las cotas tras cada intervención en el cabezal.
fig. 25 - Posición electrodos / deflector
45.0°
6.5
3.5
3
1
L
