ATLAS D UNIT

19ES

cod. 3540G770 - 04/2007 (Rev. 00)

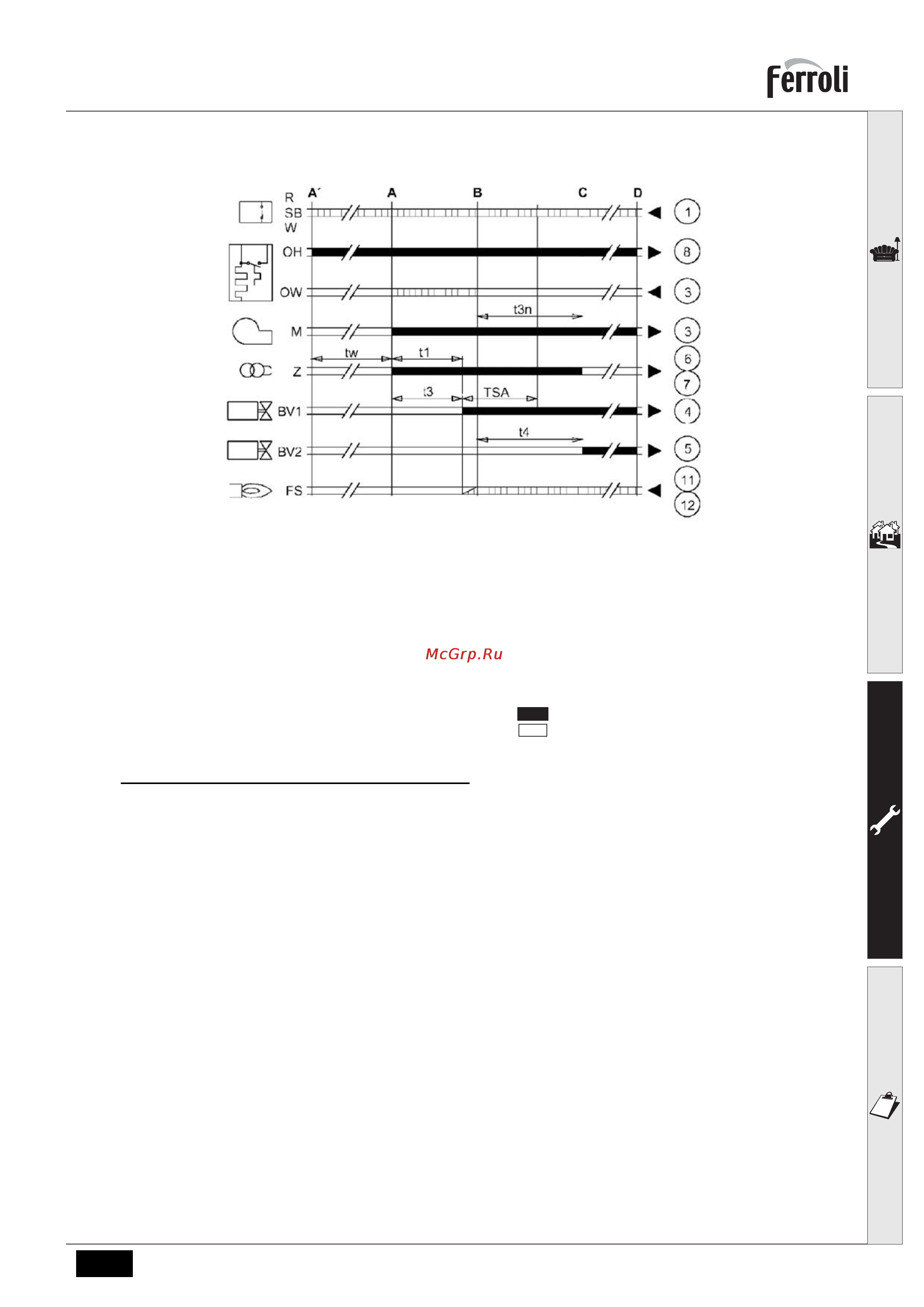

Ciclo del equipo

fig. 27 - Ciclo del equipo

BV... Válvula electromagnética

OH Precalentador de gasóleo

FS Fotorresistencia

R-SB-WTermostatos/presostatos

M Motor del quemador

OW Contacto de habilitación del funcionamiento

Z Transformador de encendido

t1 Tiempo de preventilación

t3 Tiempo de preencendido

t3n Tiempo de postencendido

t4 Intervalo «BV1-BV2»

TSA Tiempo de seguridad

A’ Comienzo del arranque con precalentador

A Comienzo del arranque sin precalentador

B Presencia de llama

C Funcionamiento normal

D Tope de regulación «R»

Señales de salida desde el aparato

Señales necesarias de entrada

Controles a efectuar durante el funcionamiento

• Encender el aparato tal como se indica en la sec. 1.3.

• Comprobar que los circuitos de combustible y de agua sean estancos.

• Controlar la eficacia de la chimenea y de los conductos de aire y humos durante el funcionamiento de la caldera.

• Controlar que el agua circule correctamente entre la caldera y las instalaciones.

• Controlar que la caldera se encienda correctamente efectuando varias pruebas de encendido y apagado mediante

el termostato de ambiente o el mando a distancia.

• Controlar la estanqueidad de la puerta del quemador y la cámara de humo.

• Controlar el correcto funcionamiento del quemador.

• Efectuar un análisis de la combustión (con caldera en estabilidad) y controlar que el tenor de CO

en los humos

esté comprendido entre 11 % y 12 %.

• Verificar la correcta programación de los parámetros y efectuar los ajustes que puedan requerirse (curva de com-

pensación, potencia, temperaturas, etc.).
