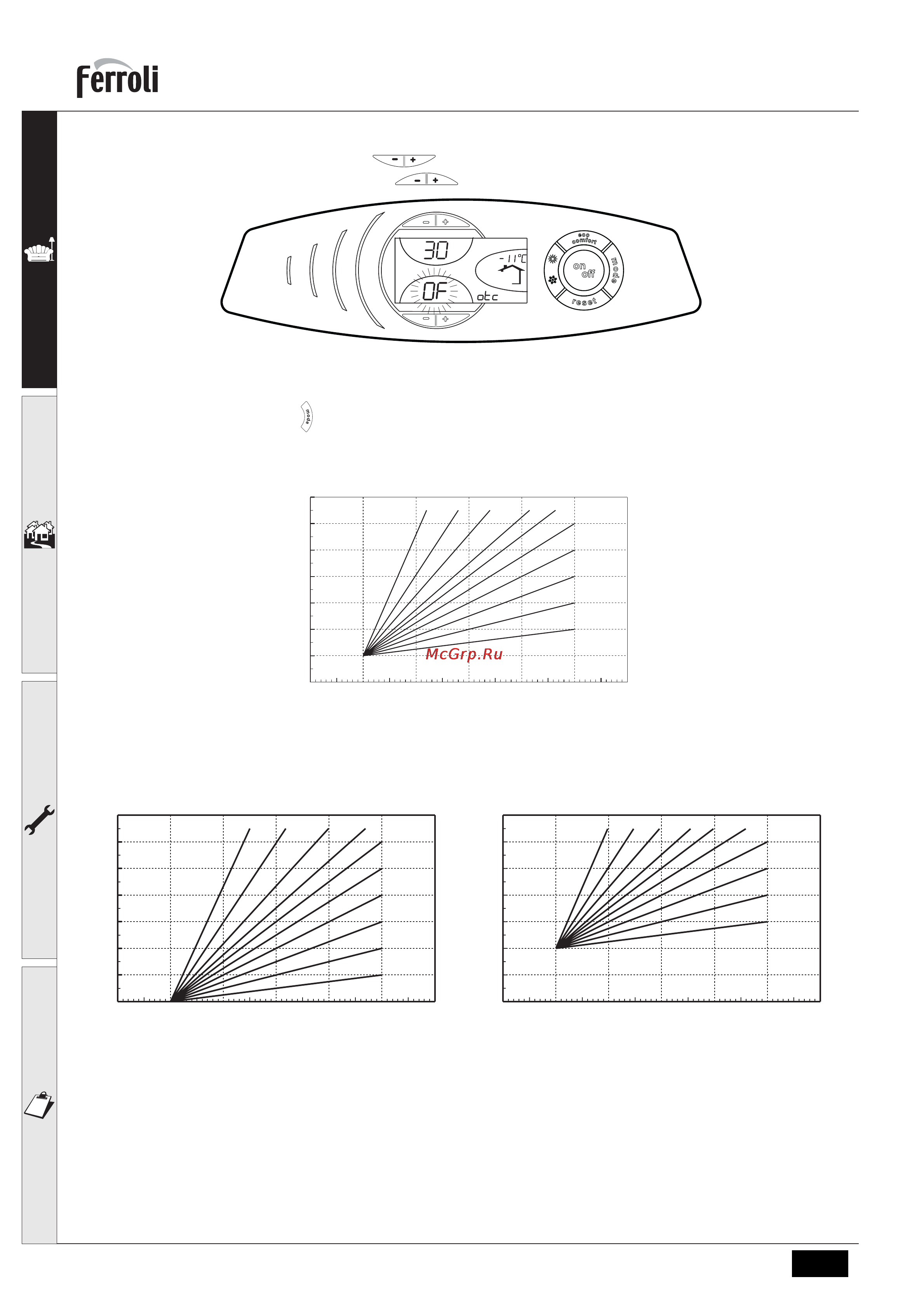

Si se pulsan las teclas de la calefacción (3 y 4 - fig. 1) se accede al desplazamiento paralelo de las curvas

(fig. 12), modificable con las teclas “+” y “-” (1 y 2 - fig. 1).

fig. 10 - Desplazamiento paralelo de las curvas

Si se pulsa otra vez la tecla (10 - fig. 1), se sale del entorno de regulación de las curvas paralelas.

Si la temperatura ambiente es inferior al valor deseado, se aconseja definir una curva de orden superior, y viceversa.

Probar con aumentos o disminuciones de una unidad y controlar el resultado en el ambiente.

fig. 11 - Curvas de compensación

fig. 12 - Ejemplo de desplazamiento paralelo de las curvas de compensación

Si la caldera tiene conectado el reloj programador a distancia (opcional), los ajustes descritos anteriormente

se gestionan según lo indicado en la tabla 1. Además, en la pantalla del panel de mandos (5 - fig. 1), se vi-

sualiza la temperatura ambiente actual, medida por el reloj programador a distancia.

20 10 0 -10 -20

68910 7

20 10 0 -10 -20

8910

20 10 0 -10 -20

568910 7

OFFSET = 20 OFFSET = 40
