ATLAS D UNIT
13ES
cod. 3540G770 - 04/2007 (Rev. 00)
2.5 Conexiones eléctricas
Conexión a la red eléctrica
B
La seguridad eléctrica del aparato sólo se logra cuando éste se encuentra conectado a una toma de tierra
eficaz, según lo previsto por las normas de seguridad. Solicitar a personal profesionalmente cualificado que
controle la eficacia y la adecuación de la instalación de tierra ya que el fabricante no se hace responsable por
los eventuales daños provocados por la falta de puesta a tierra de la instalación. También se ha de controlar
que la instalación eléctrica sea adecuada a la potencia máxima absorbida por el aparato, indicada en la chapa
de datos.
La caldera se suministra con un cable para la conexión a la red eléctrica de tipo "Y" sin enchufe. El enlace a la red se
ha de efectuar con una conexión fija y un interruptor bipolar cuyos contactos tengan una apertura no inferior a 3 mm,
interponiendo unos fusibles de 3 A como máximo entre la caldera y la línea. Es importante respetar la polaridad de las
conexiones a la línea eléctrica (LÍNEA: cable marrón / NEUTRO: cable azul / TIERRA: cable amarillo-verde). Cuando
se instale o sustituya el cable de alimentación, el conductor de tierra se ha de dejar 2 cm más largo que los demás.
B
El cable de alimentación del aparato no debe ser sustituido por el usuario. Si el cable se daña, apagar el apa-
rato y llamar a un técnico autorizado para que lo sustituya. Si hay que sustituir el cable eléctrico de alimenta-
ción, utilizar sólo cable HAR H05 VV-F de 3x0,75 mm2 con diámetro exterior de 8 mm como máximo.
Termostato de ambiente (opcional)
B
ATENCIÓN: EL TERMOSTATO DE AMBIENTE DEBE TENER LOS CONTACTOS LIBRES DE POTENCIAL.
SI SE CONECTAN 230 V A LOS BORNES DEL TERMOSTATO DE AMBIENTE, LA TARJETA ELECTRÓNI-
CA SE DAÑA IRREMEDIABLEMENTE.
Al conectar un mando a distancia o un temporizador, no tomar la alimentación de estos dispositivos de sus
contactos de interrupción. Conectarlos directamente a la red o a las pilas, según el tipo de dispositivo.
Acceso a la regleta de conexiones
Desenroscar los dos tornillos “A” situados en la parte superior del cuadro y retirar la portezuela.

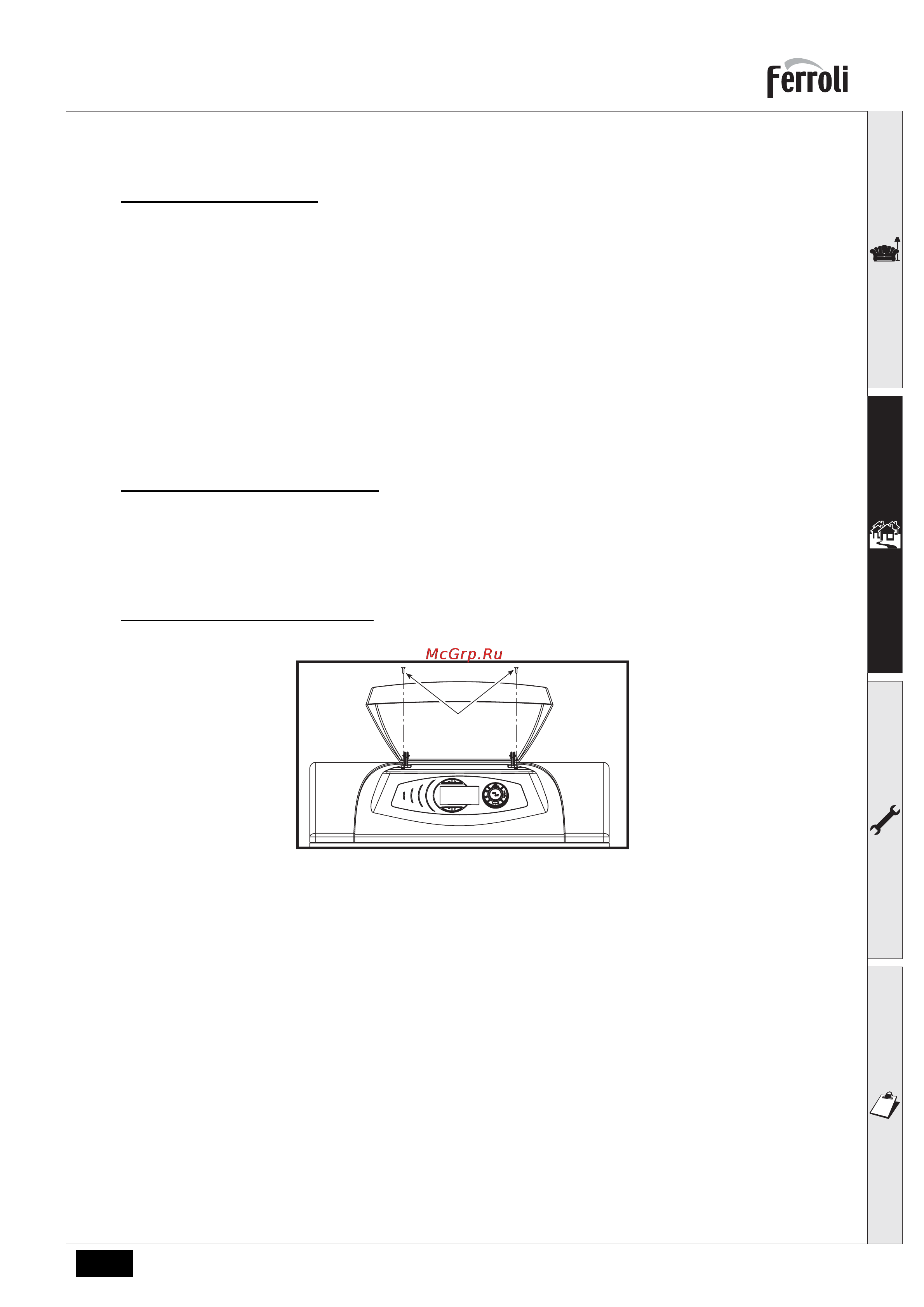

fig. 19 - Acceso a la regleta de conexiones
2.6 Conexión a la chimenea
El aparato debe ser conectado a una chimenea diseñada y realizada en conformidad con lo establecido por las normas
vigentes. El conducto entre caldera y chimenea debe ser de material adecuado para estos usos, esto es, resistente a
la temperatura y a la corrosión. En los puntos de unión se recomienda controlar la hermeticidad y aislar térmicamente
todo el conducto entre caldera y chimenea, a fin de evitar la formación de condensación.
