УСТРОЙСТВО ПЛИТЫ

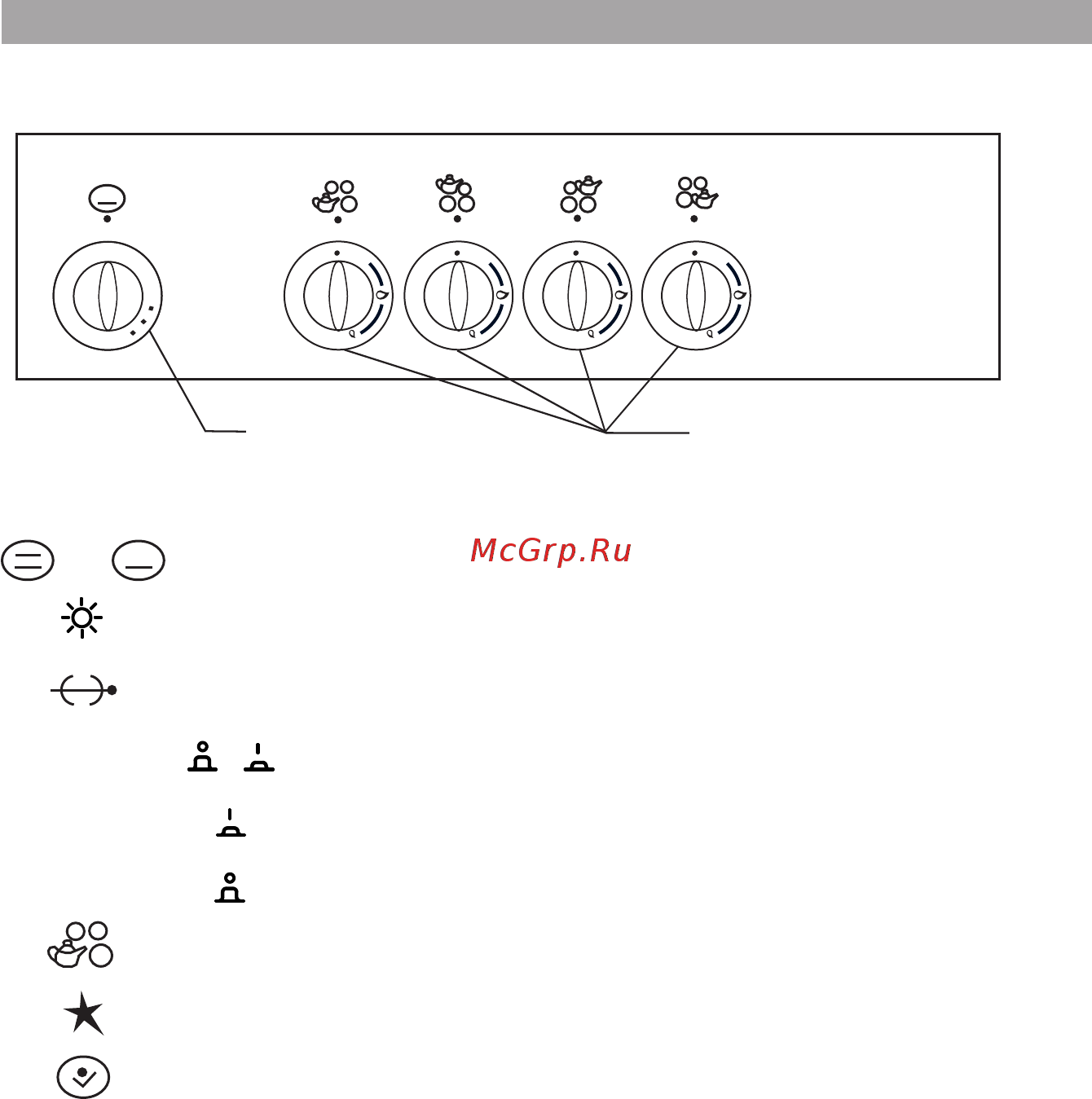

Панель управления плит моделей 5040.37г, 5040.40г, 5040.42г, 5040.45г

160

332243.034

Духовка имеет три пары направляющих пазов, предназначенных для

установки на требуемом уровне противней и решетки.

Крепление двери духовки к корпусу плиты выполнено с помощью

специальных петель, позволяющих фиксировать её в трёх положениях:

закрыто, открыто, промежуточное.

Устройство контроля пламени (УКП) горелок плоскости готовки (в плитах

моделей 5040.41г, 5040.43г, 5040.44г, 5040.45г) и горелок духовки прекращает

подачу газа на горелки в случае погасания пламени.

Дверь духовки застеклена двумя прозрачными термостойкими стёклами,

которые позволяют визуально контролировать процесс приготовления пищи.

3 - кнопка включения электродвигателя;

Знак относится к кнопкам 2 и 3:

- включено (кнопка нажата),

- выключено (кнопка отжата);

4 - ручки кранов, управляющих работой газовых горелок;

5 - кнопка электророзжига;

6 - ручка включения механического таймера.

Элементы управления, расположенные на лицевых панелях, выполняют

следующие функции:

или 1 - ручка управления духовки;

2 - кнопка освещения духовки;
