УСТАНОВКА
9
332243.034

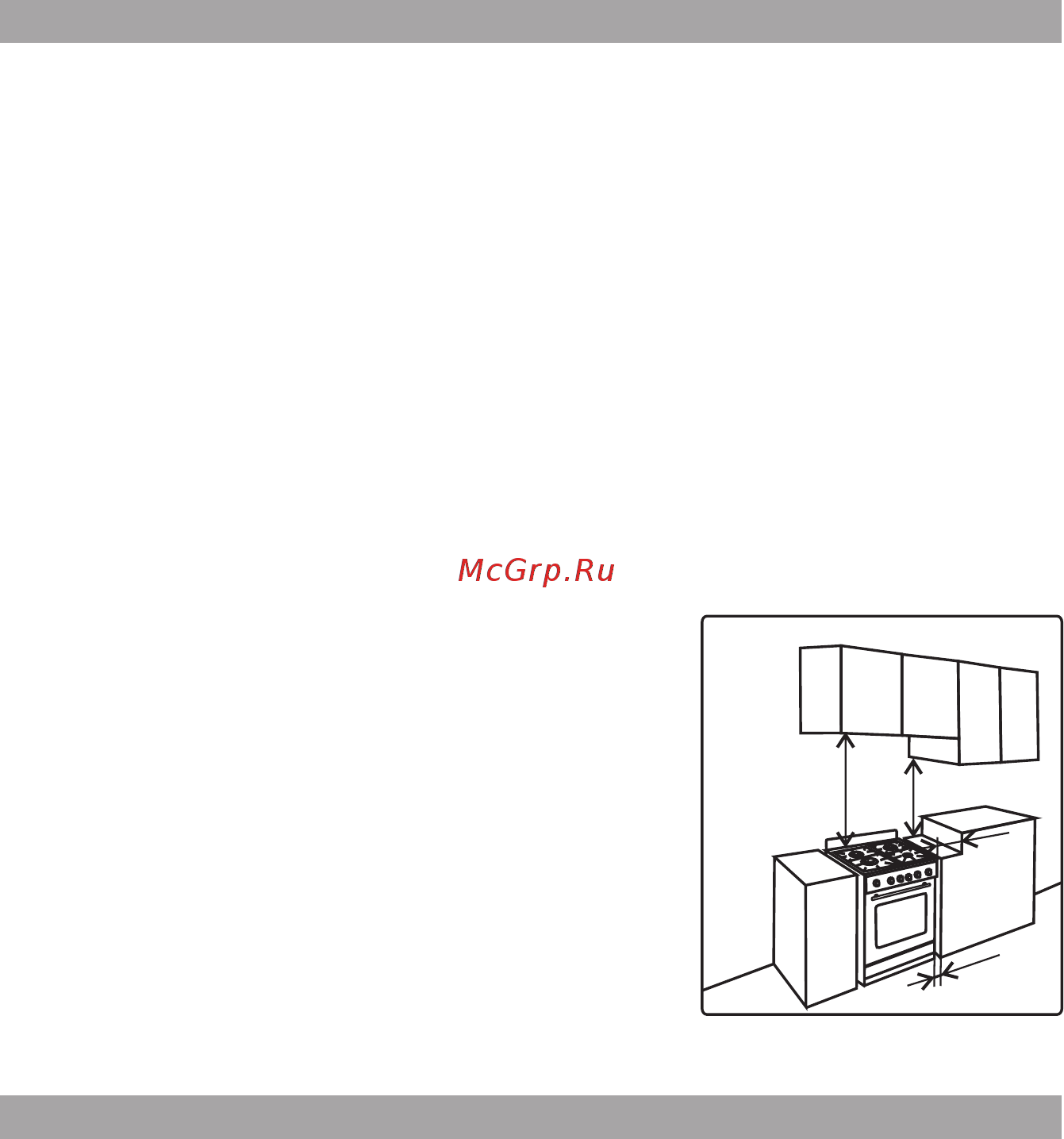

Зазор между плитой и стенкой мебели должен
быть не менее 20 мм.
Вытяжка должна быть установлена в соот-
ветствии с “Руководством по эксплуатации”
вытяжки и в любом случае на высоте не менее
650 мм от плиты.
Материалы, из которого изготовлены элементы
кухонной мебели, должны быть термостойкими
(100 С), в противном случае более низкая термос-
тойкость материалов может привести к их деформа-
ции и изменению цвета.
Плиту следует устанавливать непосредственно на пол.
Запрещается устанавливать плиту на подставку.
Жёсткое соединение производится с использованием металлической
газопроводной трубы диаметром 1/2 дюйма, соединяющей газовую магистраль
со входом плиты (газовым коллектором с гайкой).
Перед подключением проверить соответствуют ли условия подключения (вид
газа и давление газа) настройке плиты.
Параметры настройки плиты приведены в маркировке шильдика, располо-
женного на задней стенке плиты.
Плиту не следует присоединять к дымоходу.
Установку плиты, ее подключение к источникам электроэнергии и газа
должен производить только квалифицированный персонал специализирован-
ных организаций, уполномоченных на право установки и обслуживания газовых
плит с обязательным заполнением «Талона на установку». Не заполнение
«Талона на установку» может являться причиной отказа в гарантийном обслужи-
вании.
Плита должна быть установлена в соответствии с указаниям “Руководства по
эксплуатации”.
Если плита соприкасается с мебелью, которая
выше плоскости готовки, то необходимо обеспечить
зазор не менее 50 мм между стенками плиты и
мебелью.
ПОДКЛЮЧЕНИЕ К ГАЗОВОЙ МАГИСТРАЛИ
Распакуйте плиту, снимите липкую ленту и все упаковочные материалы и
установите плиту на ровную поверхность.
Внимание! Подключение к газовой магистрали должен производить только
квалифицированный персонал специализированных организаций,
уполномоченных на право установки и обслуживания газовых плит в
соответствии с действующими нормами.
Подключение плиты к газовой магистрали может производиться с помощью
жёсткого или гибкого соединений.
При подключении плиты к газовой магистрали гибким шлангом должны быть
выполнены следующие требования:
500 мм
650 мм
5
0
м
м
20 мм
