Монтаж бака-водонагревателя 6

Оставляем за собой право на изменения!

Инструкция по монтажу и техническому обслуживанию Баки-водонагреватели Logalux L135/1 – 200/1 • Издание 03/2004

6.3 Установка датчика температуры горячей воды

Установите датчик для измерения и контроля

температуры горячей воды в баке. Передняя стенка

бака должна быть для этого демонтирована

(см. главу 5.2, стр.9).

Электрическое подключение датчика описано

вдокументации, прилагаемой к системе управления

и отопительному котлу.

z Ввести датчик (рис.11, поз.1) с задней стороны

бака в отверстие кабельного канала (рис. 11,

поз.2).

Вынуть датчик на передней стороне бака из

отверстия кабельного канала.

z Провести провод датчика через паз

в теплоизоляции (рис. 12, поз.4) к крышке люка.

z Установить температурный датчик в соот-

ветствии с геометрической формой и диаметром

в крепление датчика (рис.12, поз.3).

6.4 Проверка подключения магниевого

анода

z Проверьте, подключен ли заземляющий кабель

(рис. 12, поз.2) магниевого анода (рис.12,

поз.1).

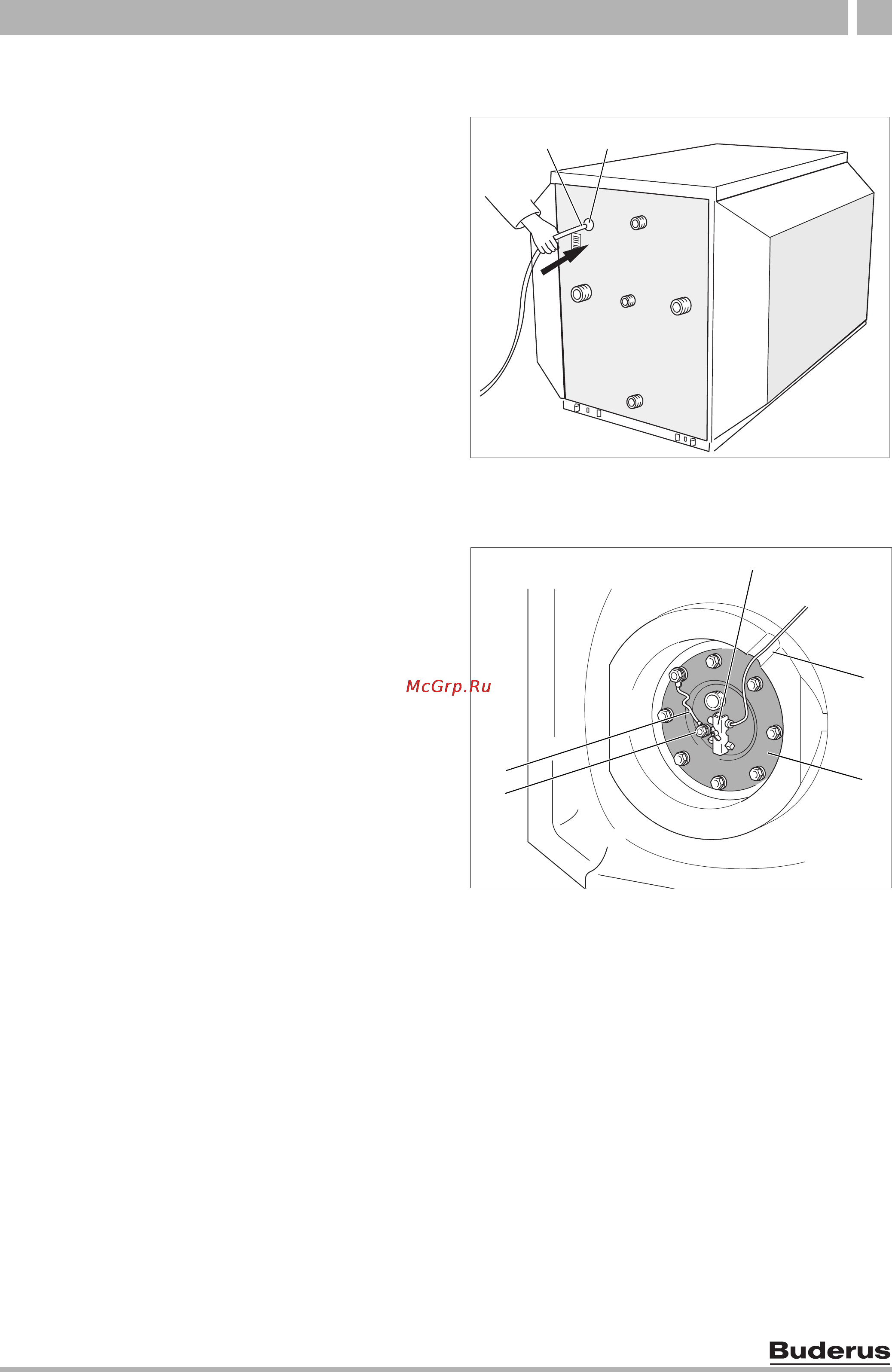

Рис. 11 Установка датчика температуры

Поз. 1: датчик температуры

Поз. 2: отверстие кабельного канала

Рис. 12 Проверка подключения магниевого анода

Поз. 1: магниевый анод

Поз. 2: заземляющий провод

Поз. 3: крепление датчика

Поз. 4: паз в теплоизоляции

Поз. 5: крышка люка
