Техническое обслуживание 8
19
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Баки-водонагреватели Logalux L135/1 – 200/1 • Издание 03/2004
8.5 Включение бака-водонагревателя после чистки
z Установить магниевый анод (рис.18, поз.1)
с крышкой люка.
При этом следует обратить внимание на
положение уплотнения: Выдавленная надпись
"к крышке" должна прилегать ккрышке люка.
z Рукой закрутить болты (рис.18, поз.4) на крышке
люка.
z Установить ушко заземляющего провода
(рис. 18, поз.5), затянуть болт с зубчатой
шайбой.
z Затем затянуть болты (рис.18,
поз.4) гаечным
ключом на три четверти оборота (что соот-
ветствует рекомендуемому моменту затяжки
40 Нм).
z Заполнить бак водой и включить отопительную
установку.
z Проверьте все соединения и крышку люка на
герметичность!
z Установить теплоизоляционный элемент
(рис. 19, поз.2) на крышку люка.
z Подвесить переднюю стенку (рис.19, поз.1)
сверху и нажать на
нее снизу до защелкивания
вбаке.

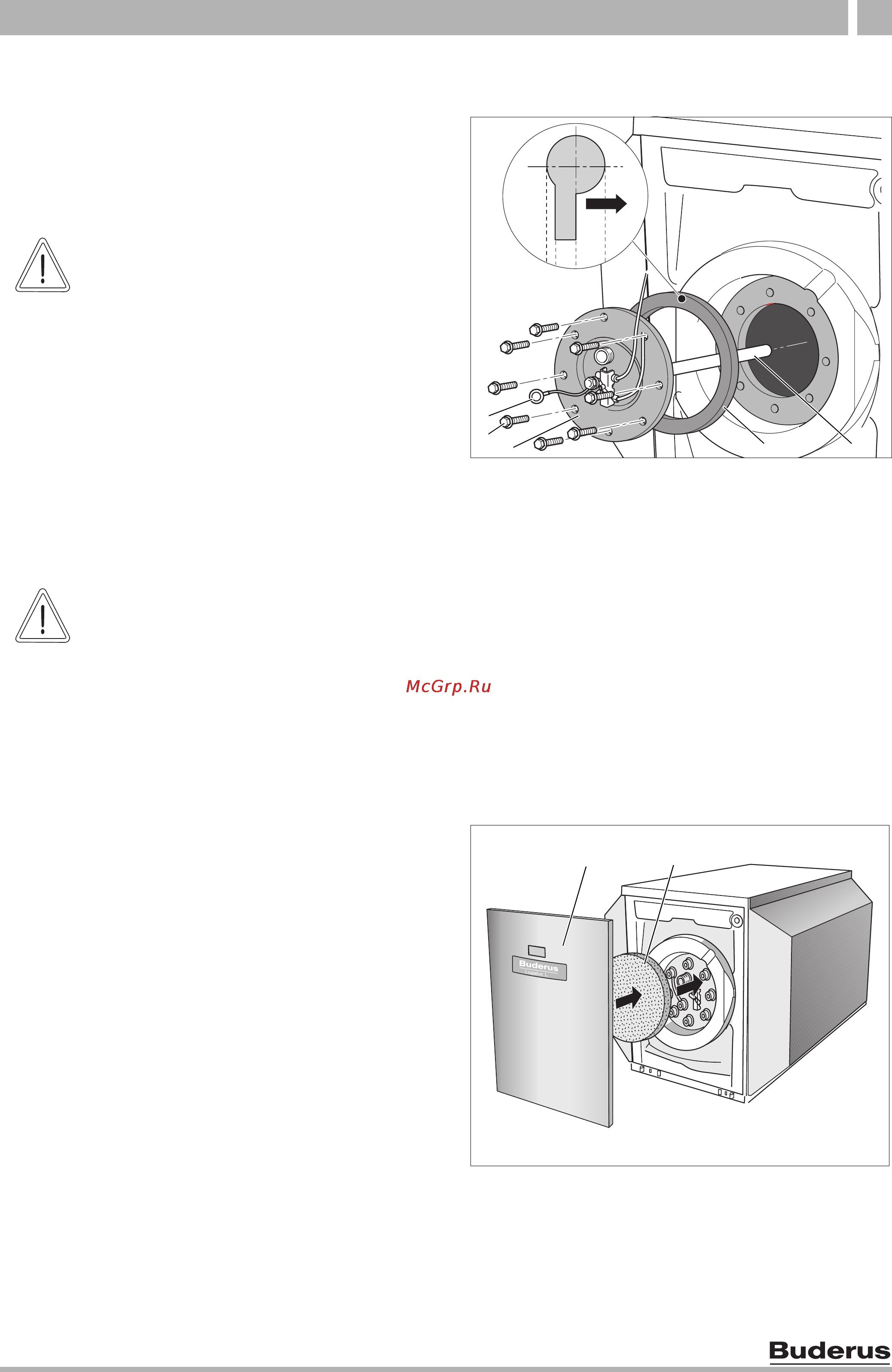

Рис. 18 Установка магниевого анода
Поз. 1: магниевый анод
Поз. 2: уплотнение крышки люка
Поз. 3: крышка люка
Поз. 4: болты
Поз. 5: ушко заземляющего провода
3
2
4
1
5
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за дефектного уплотнения.
z Мы рекомендуем после чистки
установить новое уплотнение
крышки люка (рис. 18, поз.2), чтобы
избежать появления неплотностей
вбаке.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за коррозии.
z При креплении ушка заземляющего
провода (рис. 18, поз.5) болтом на
крышке люка необходимо
обеспечить хорошую проводимость
тока, чтобы не нарушить функцию
магниевого анода.
Рис. 19 Установка теплоизоляции и передней стенки
Поз. 1: передняя стенка
Поз. 2: теплоизоляционный элемент
21
