Технические характеристики 4
7
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Баки-водонагреватели Logalux L135/1 – 200/1 • Издание 03/2004
4 Технические характеристики
4.1 Размеры и подключения
Таб.2 Размеры и подключения
1
Незаполненный бак с упаковкой.
4.2 Границы применения

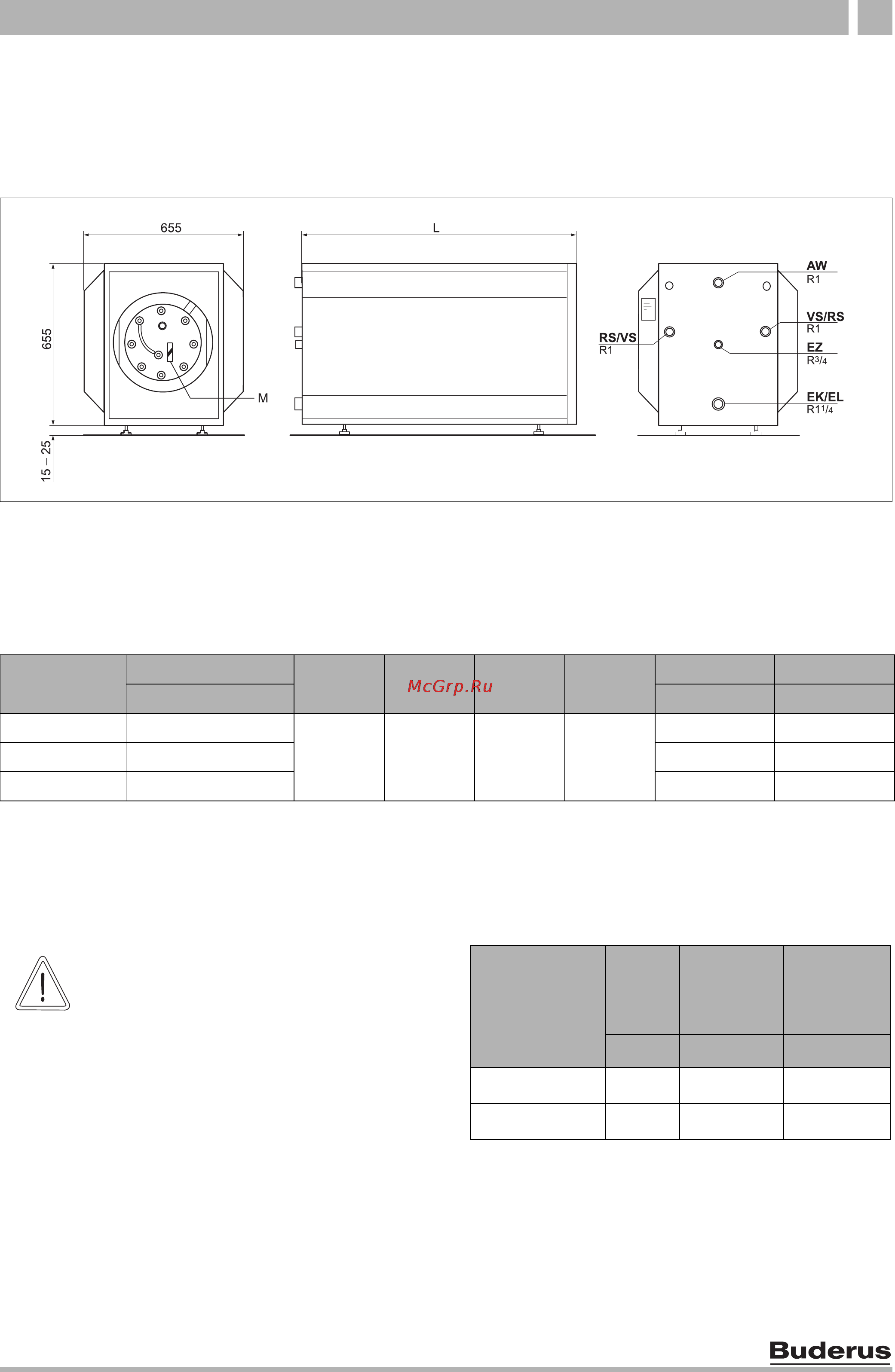

Рис. 2 Размеры и подключения (приведены в мм)
M: точка замера для горячей воды
AW: выход горячей воды EZ: вход циркуляции
VS: подающая линия бака-водонагревателя EK: вход холодной воды
RS: обратная линия бака водонагревателя EL: слив
Тип Объем бака VS/RS EK/EL EZ AW Длина L Вес
1
л мм кг
L135 135 R 1 R 1¼ R ¾ R 1 812 86
L160 160 922 100
L200 200 1077 112
Допустимые
максимальные
значения
Темпе-
ратура
Рабочее
избыточ-
ное
давление
2
Испыта-
тельное
давление
2
°C бар бар
Котловая вода
110 16
1
–
1
ГВС
95 10 10
Таб.3 Границы применения бака-водонагревателя
1
В зависимости от подключения к отопительной установке
необходимо установить отдельные устройства
безопасности (предохранительный клапан, мембранный
расширительный бак).
2
Рабочее и испытательное давление - избыточное.
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
из-за превышения граничных
значений.
z В целях безопасности соблюдайте
приведенные здесь граничные
значения.
