Инструкция по монтажу и техническому обслуживанию Баки-водонагреватели Logalux L135/1 – 200/1 • Издание 03/2004
Оставляем за собой право на изменения!
Описание оборудования3
3 Описание оборудования
Баки-водонагреватели Logalux L135– 200 полностью
собираются на заводе и поставляются готовыми к
подключению.
Основные части бака-водонагревателя:
– Емкость бака с антикоррозионной защитой
Антикоррозионная защита состоит из
гигиеничной термоглазури DUOCLEAN MKT,
разработанной фирмой Будерус,
и дополнительной катодной защиты в виде
магниевого анода (рис.1, поз.5), доступ
к которому осуществляется через крышку люка
(рис.1, поз.2).
– Крышка люка
(рис.1, поз.2) для проведения
техобслуживания и чистки.
– Теплоизоляция (рис.1, поз.3)
Теплоизоляция из не содержащего вредных
веществ полиуретанового пенопласта нанесена
непосредственно на бак. Теплоизоляционный
элемент (рис.1, поз.6) из пеноматериала
уменьшает теплопотери через крышку люка.
– Температурный датчик (рис.1, поз.4)
Накладной температурный датчик, смонтирован-
ный на крышке люка, регистрирует температуру
горячей воды, передает ее системе управления
отопительной установки, которая осуществляет
регулирование для обеспечения нужной
температуры.
– Гладкотрубный теплообменник
Через гладкотрубный теплообменник происходит
теплопередача энергии воды греющего контура
воде в баке-водонагревателе. Температура
равномерно распределена по всему объему
бака.

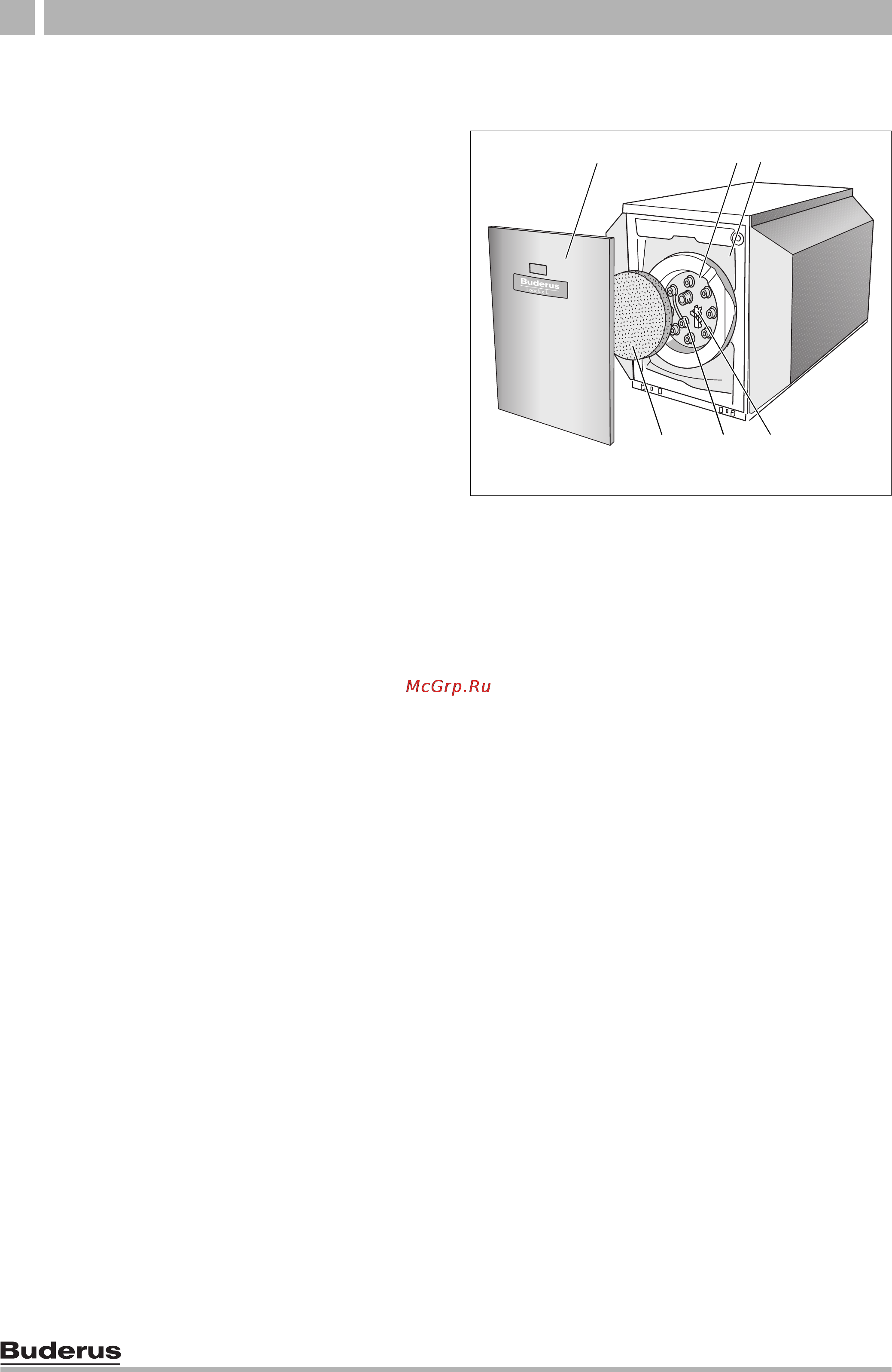

Рис. 1 Бак-водонагреватель Logalux L135 – 200
Поз. 1: передняя стенка
Поз. 2: крышка люка
Поз. 3: теплоизоляция
Поз. 4: накладной температурный датчик
Поз. 5: магниевый анод
Поз. 6: теплоизоляционный элемент
1
56
2 3
4
