5.2 Транспортировка бака-водонагревателя без упаковки

Можно легко транспортировать бак-

водонагреватель, если изготовить три трубы

(длиной примерно по 15 – 20 см) для его переноски.

z Снимите переднюю крышку. Для этого подайте

переднюю крышку снизу вперед, а сверху

снимите с крюков на корпусе бака.

z Снимите теплоизоляционный элемент.

z Для этого подайте боковые стенки снизу вперед,

а сверху снимите с

крюков на корпусе бака.

Труба для транспортировки с муфтой Rp¾ для

передней стороны бака

z Изготовить трубу для транспортировки (рис.6,

поз.1) с муфтой Rpѕ.

z Установить трубу для транспортировки на

крышке люка с передней стороны бака.

Две трубы для транспортировки с муфтой Rp1

для задней стороны бака

z Изготовить две трубы для

транспортировки

(рис.7, поз.1) с муфтами Rp1.

z Установить трубы для транспортировки в места

подключений VS и RS на задней стороне бака.

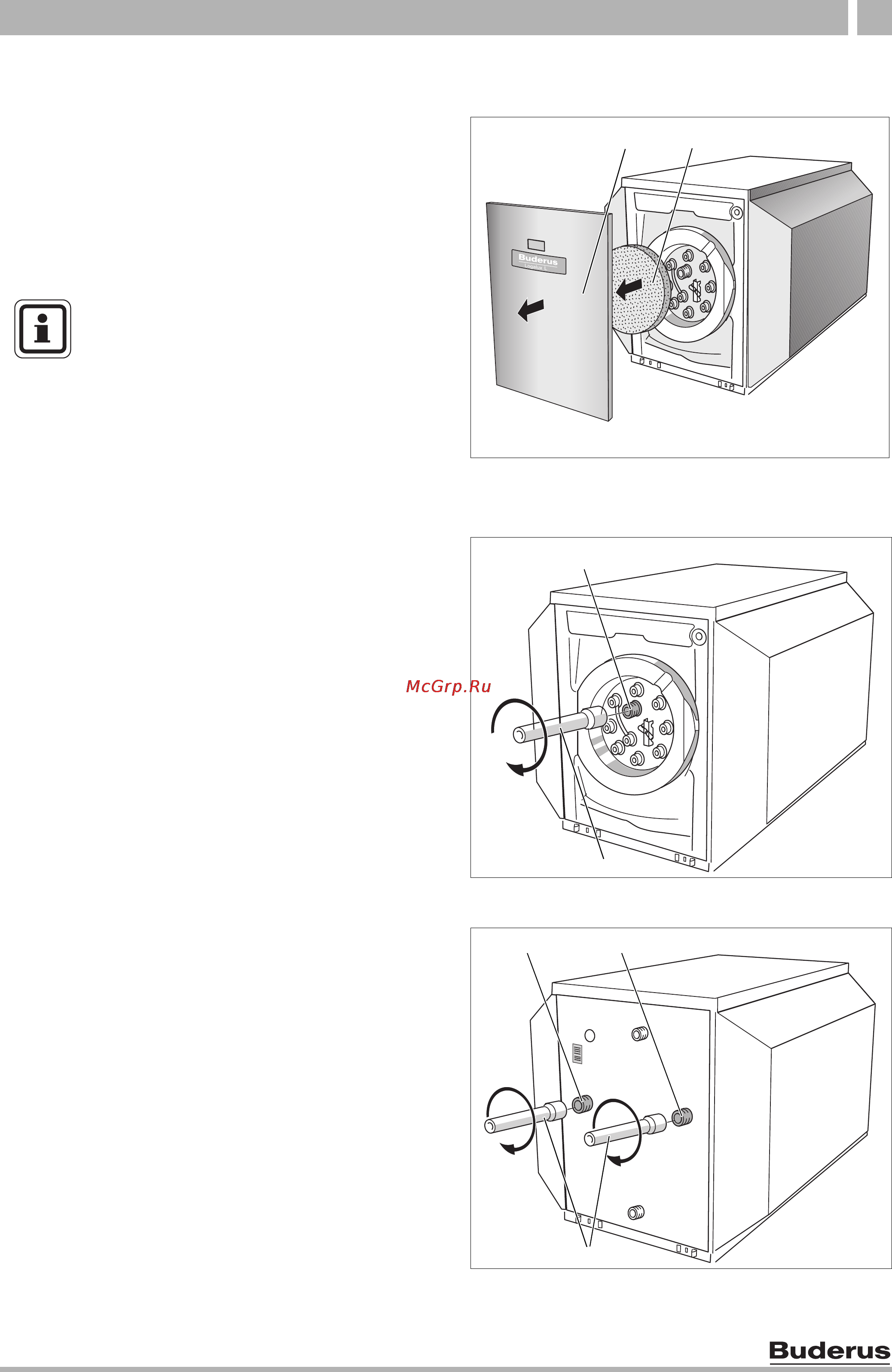

Рис. 5 Установка теплоизоляции и передней стенки

Поз. 1: передняя стенка

Поз. 2: теплоизоляционный элемент

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

При транспортировке бака в упаковке

для избежания повреждений можно

снять боковые стенки.

Рис. 6 Установка трубы для транспортировки

(передняя сторона бака)

R¾

Рис. 7 Установка труб для транспортировки

(задняя сторона бака)

VS/RSRS/VS
