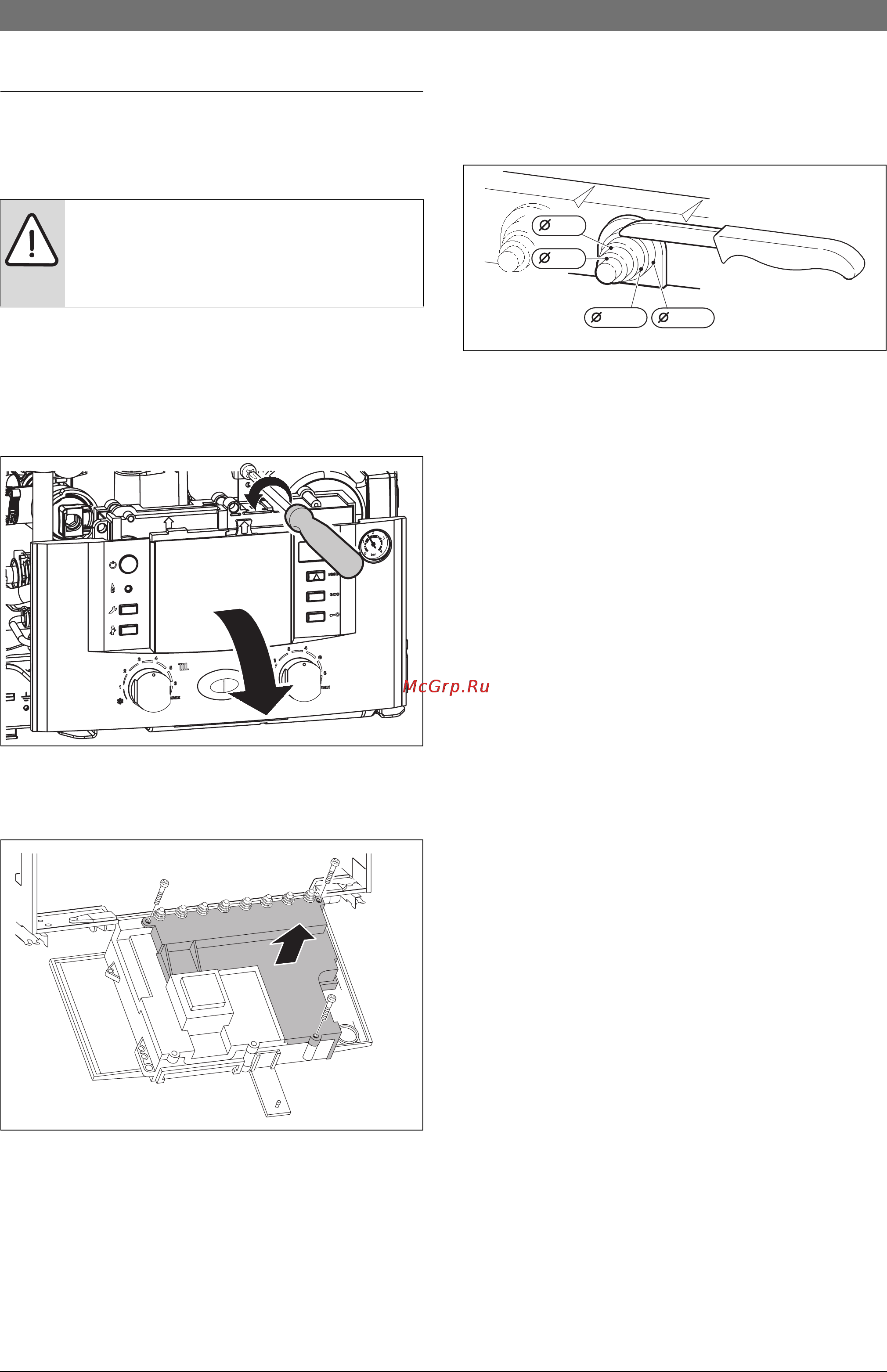

Электрические соединения | 25RU
6 720 640 858 (2009/09)
6.3 Подключение дополнительных
принадлежностей
6.3.1 Открыть модуль Heatronic
Для электрического подключения модуль Heatronic
должен быть откинут вниз и открыт со стороны
подключения.
B Снимите кожух (Æ стр. 20).
B Отвернуть винт и опустить Heatronic вниз.
Рис 16
B Вывернуть винты, отсоединить кабель и снять
крышку.
Рис 17
B Для защиты от струй воды (IP) разгрузку от
натяжения отрезать всегда в соответствие с
диаметром кабеля.
Рис 18
B Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом
подключить.
B Закрепить кабель на фиксаторе для разгрузки от
напряжения.
ВHИMAHИE: Остатки кабеля могут
повредить Heatronic.
B Снимайте изоляцию с кабеля только вне
Heatronic.
6 720 614 156-07.1O
1.
1.
1.
2.
6 720 612 659-15.1R
5-7
6 720 612 259-30.1R
13-14
10-12
8-9
