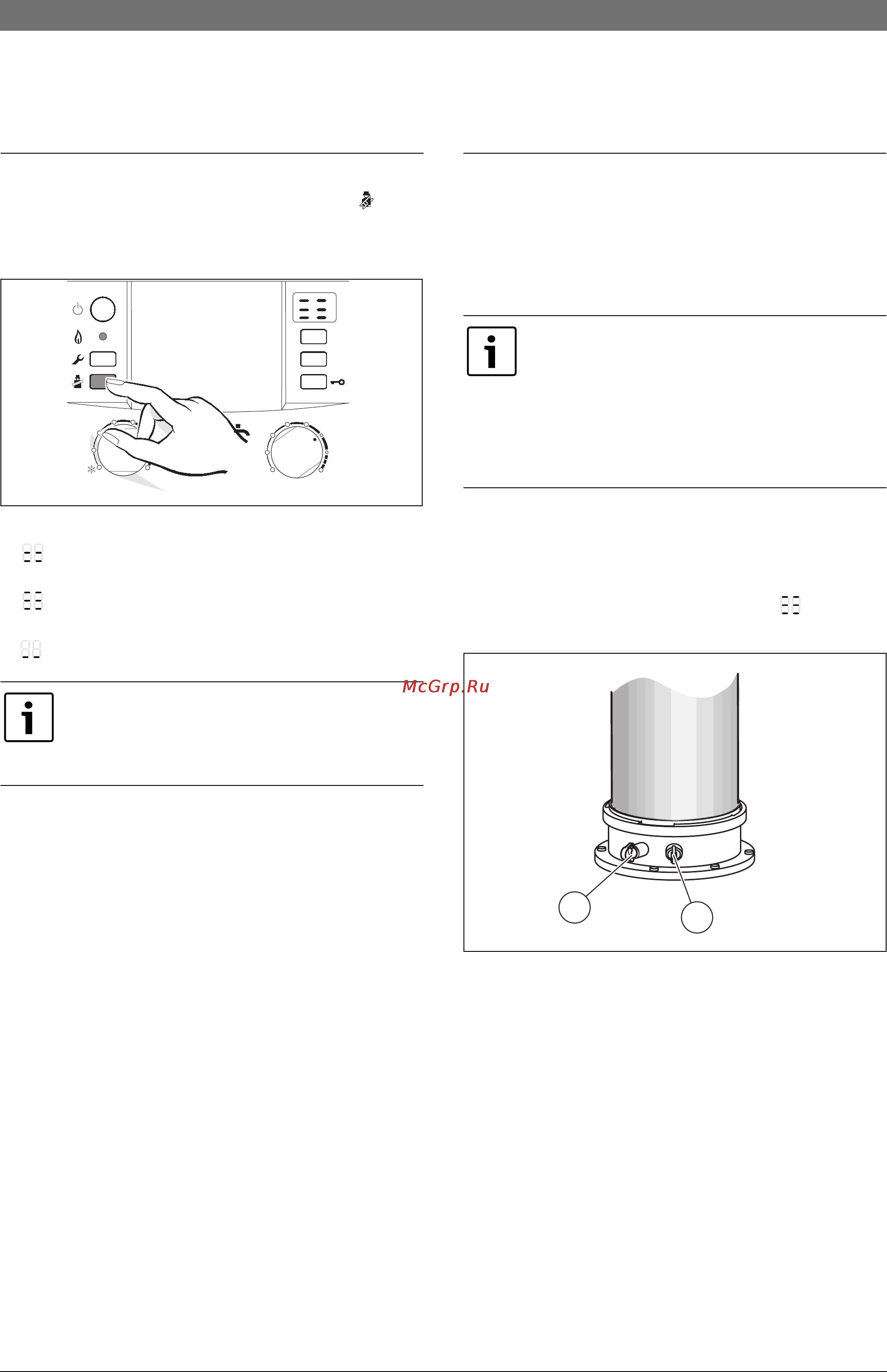

46 | Контроль дымовых газов RU
6 720 640 858 (2009/09)
10 Контроль дымовых газов
10.1 Кнопка с изображением трубочиста
Нажимая кнопку с изображением трубочиста пока
она горит, можно выбрать следующие характеристики
котла:
Рис 40
• = максимальная настройка мощности нагрева
• = максимальная номинальная мощность
• = минимальная номинальная мощность
10.2 Проверка герметичности тракта
дымовых газов
Измерение O
2
или CO
2
в воздухе для горения.
Для измерения используйте кольцевой зонд дымовых
газов.
B Снять заглушку с измерительного штуцера воздуха
для горения (Æ рис. 41).
B Вставить зонд дымовых газов в штуцер и
загерметизировать место измерения.
B Кнопкой с изображением трубочиста выбрать
максимальную номинальную мощность.
Рис 41
B Измерить содержание O
2
и CO
2
.
B Вставить обратно заглушку.
В Вашем распоряжении 15 минут, чтобы
измерить значения. После этого котел
переключится снова в обычный режим
работы.
max
1
2
34
5
6
eco
reset
6 720 615 065-18.1O
max
1
2
3
4
e
6
min
Путем измерения содержания O
2
или CO
2
в воздухе для сжигания топлива можно при
отводе отходящих газов согласно C
13
, C
93
(C
33
) и C
43
проверить герметичность
газоотводящего тракта. Содержание O
2
должно быть не ниже 20,6 %. Содержание
CO
2
должно быть не выше.
6 720 614 153-08.2O
1
2
Содержание
