Индивидуальная настройка | 35RU
6 720 640 858 (2009/09)
8 Индивидуальная настройка
8.1 Механические настройки
8.1.1 Проверка емкости расширительного бака
Приведенная ниже диаграмма позволяет
приблизительно оценить, достаточен ли объем
встроенного расширительного бака или необходим
дополнительный расширительный бак (кроме
напольного отопления).
Изображенные характеристические кривые
построены на основе следующих параметров:
• За начальное количество воды в расширительном
баке принимается 1% от количества воды в системе
отопления или 20% от емкости расширительного
бака
• рабочая разность давлений предохранительного
клапана составляет 0,5 бар согласно DIN 3320
• предварительное давление расширительного бака
соответствует статической высоте установки над
теплообменником
• максимальное рабочее давление: 3 бара

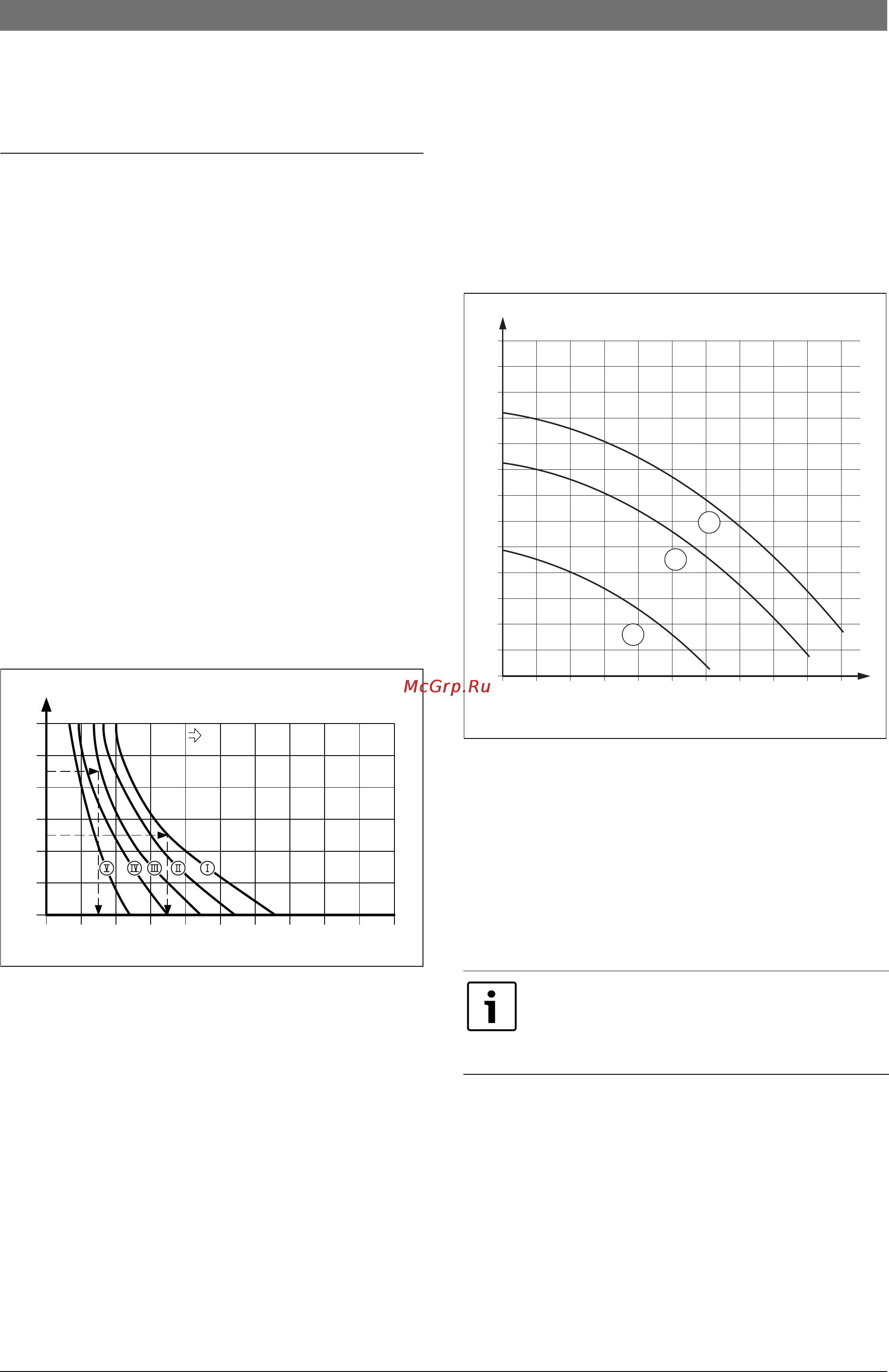

Рис 34
I Предварительное давление 0,2 бар
II Предварительное давление 0,5 бар (заводская настройка)
III Предварительное давление 0,75 бар
IV Предварительное давление 1,0 бар
В Предварительное давление 1,2 бар
A Зона действия расширительного бака
B В данной зоне необходимо использование
расширительного бака большего объема
t
V
Температура подающей магистрали
V
A
Емкость установки в литрах
B В граничной зоне: Определить точный объем бака в
соответствии с DIN EN 12828.
B Если точка пересечения находится справа от
кривой: установить дополнительный
расширительный бак.
8.1.2 Смещение характеристической кривой
отопительного насоса
Скорость вращения отопительного насоса можно
изменить на клеммной коробке насоса.
Заводская настройка: Положение переключателя 3
Рис 35 Характеристики насоса (без монтажной
соединительной плиты)
1 Характеристическая кривая для положения
переключателя 1
2 Характеристическая кривая для положения
переключателя 2
3 Характеристическая кривая для положения
переключателя 3
H Остаточный напор на трубопроводную сеть
Q Расход оборотной воды
450 500
350
400
250
200
300
150100
500
30
90
70
75
80
60
50
55
40
V
A
( l )
t
v
( °C )
A
B
6 720 610 421-07.1O
Для максимальной экономии энергии и
снижения шума от движения потока
выбирайте характеристику,
расположенную ниже.
0,00
0
100 200 300 400 500 600 700 800 900 1000
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,45
0,50
0,55
0,60
0,65
Q (l/h)
H
(bar)
6 720 614 156-25.2O
1
2
3
