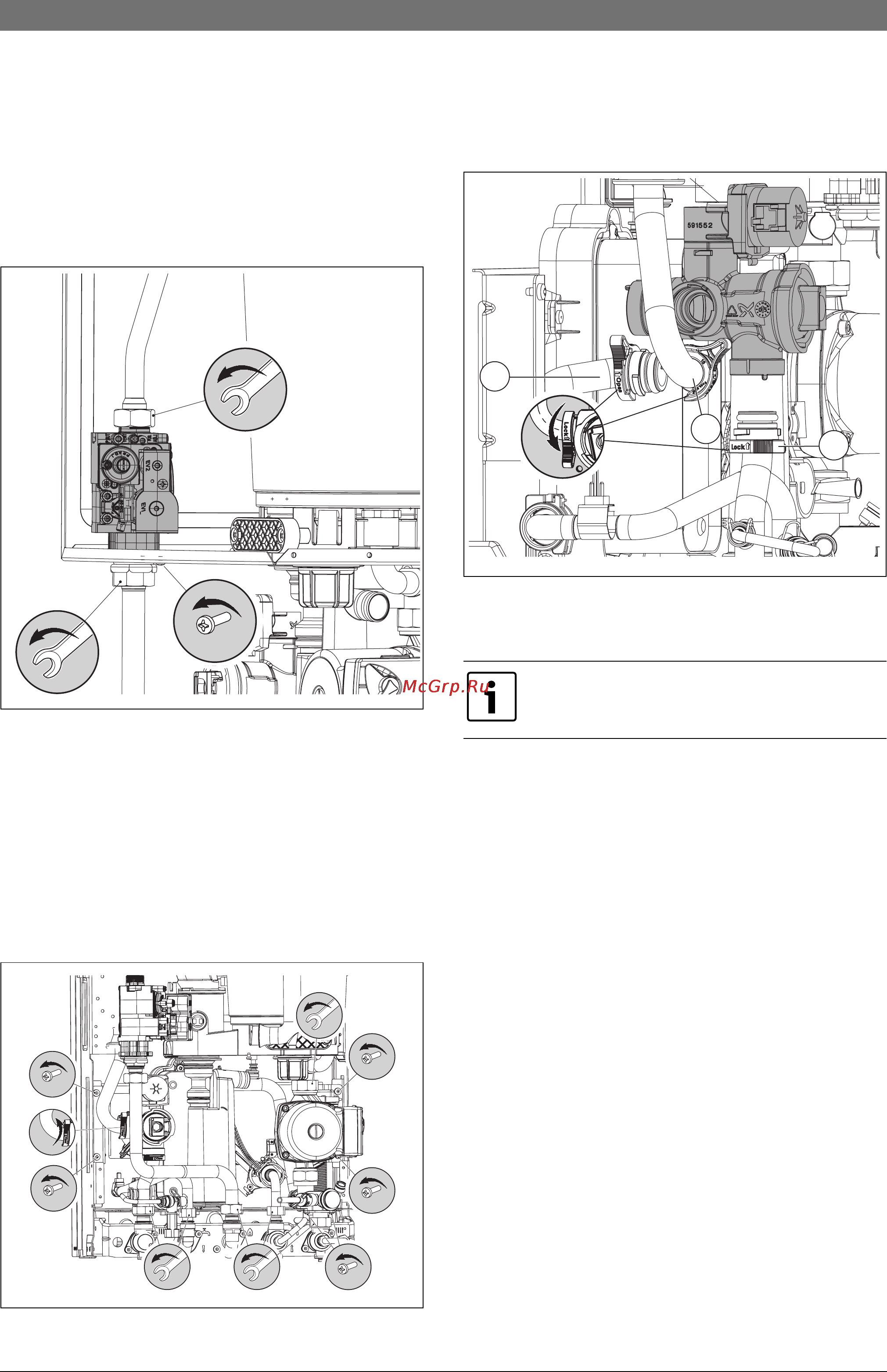

52 | Проверка/техобслуживание RU
6 720 640 858 (2009/09)
12.2.3 Газовая арматура
B Разъединить электрические штекерные
соединения.
B Открутить трубу подачи газа.
B Открутить два винта, газовую арматуру протолкнуть
железным крепёжным листом наверх и снять с
винтов.
Рис 44
12.2.4 Гидравлический модуль
B Демонтировать конденсатный сифон.
B Раскрутить/вынуть соединения труб (1.).
B Соединение труб открутить сверху от насоса (2.).
B Быстродействующий затвор открутить от
трёхходового клапана (3.).
B Открутить шесть винтов и вынуть весь газоводяной
блок(4.).
Рис 45
12.2.5 Трехходовой клапан
B Расцепить три быстродействующих затвора.
B Трёхходовой клапан вынуть движением вверх.
Рис 46
1, 2, 3 Трубы
3.
2.
1.
6 720 614 395-13.1O
6 720 614 395-14.1O
3.
2.
4.
4.
4.
1.
1.
4.
4.
Для быстрой сборки сначала монтировать
трубу 1, затем трубы 2 и 3.
6 720 614 395-15.1O
1
2
3
