30 | Ввод в эксплуатацию RU
6 720 640 858 (2009/09)
7 Ввод в эксплуатацию

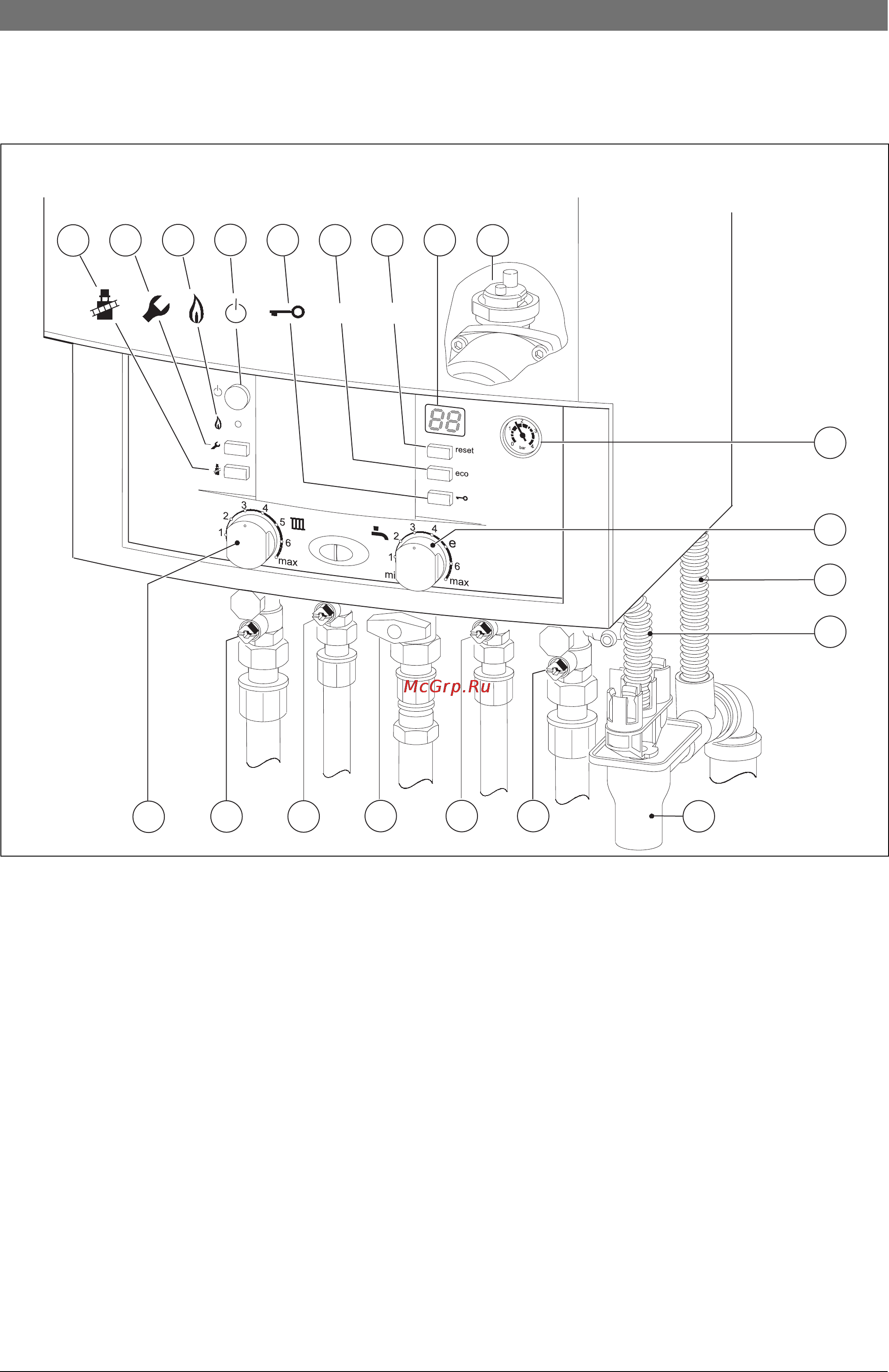

Рис 26
1 Кнопка с изображением трубочиста
2 Клавиша Обслуживания
3 Контрольная лампа работы горелки
4 Главный выключатель
5 Блокировка кнопок
6 Кнопка eco
7 Кнопка «Сброс»
8 Дисплей
9 Автоматический воздухоотводчик
10 Манометр
11 Регулятор температуры горячей воды
12 Регулятор температуры подающей линии
13 Кран подающей линии системы отопления
14 Кран подпитки
15 Кран горячей воды
16 Газовый кран (закрыт)
17 Кран холодной воды
18 Кран обратной линии системы отопления
19 Конусный сифон (дополнительные принадлежности)
20 Шланг предохранительного клапана
21 Конденсатный шланг
7
6
5
4
3
eco
reset
2
1
8
9
10
11
20
19
18
6 720 614 156-08.2o
17
1615
14
13
12
