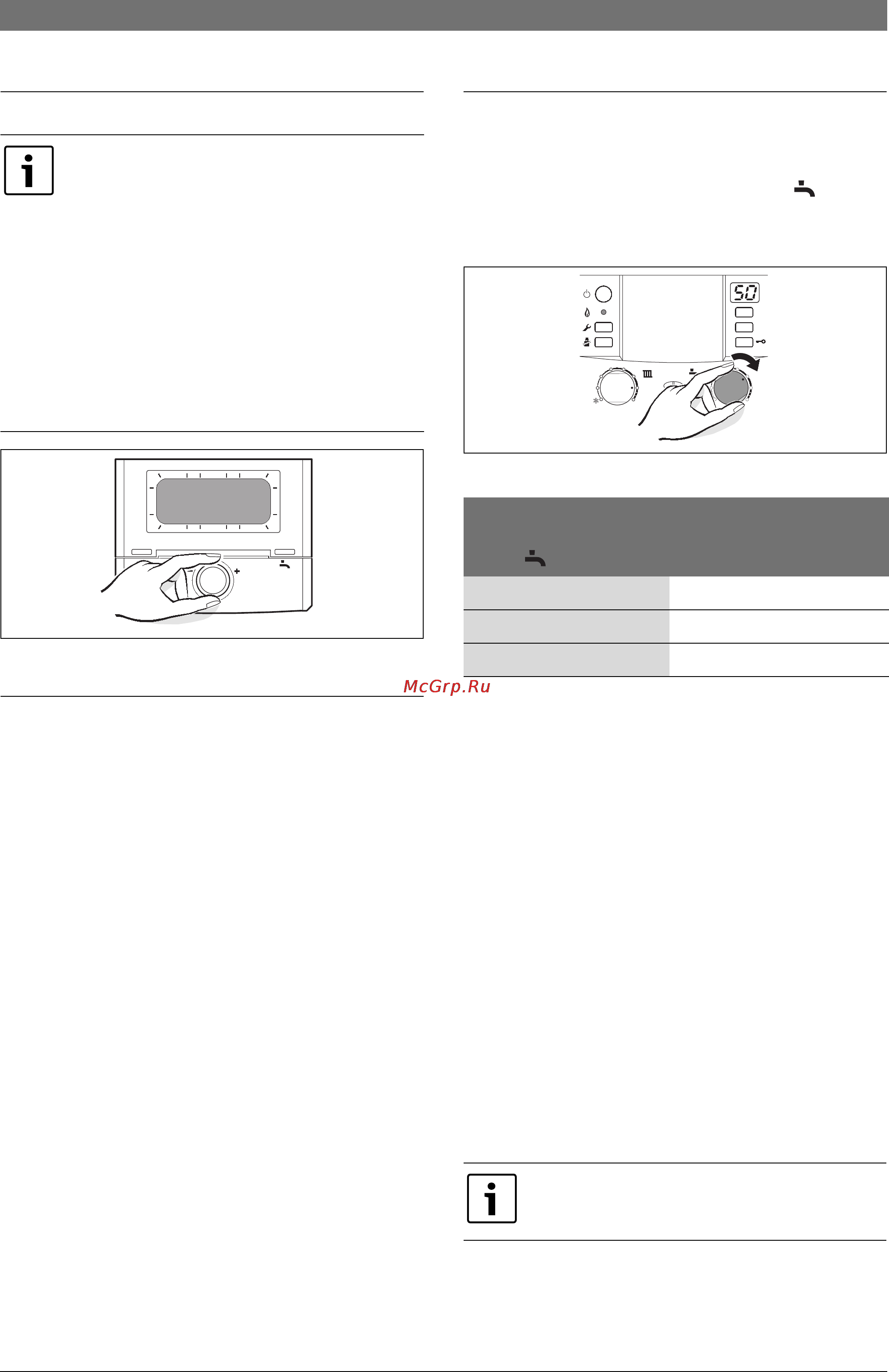

32 | Ввод в эксплуатацию RU
6 720 640 858 (2009/09)
7.4 Система регулирования отопления
Рис 29
7.5 После ввода в эксплуатацию
B Проверить сетевое давление газа (Æ стр. 45).
B Проверить на конце конденсатного шланга, выходит
ли конденсат. Если этого не происходит, то
выключить и затем включить главный выключатель.
Таким образом активизируется программа
наполнения сифона (Æ стр. 40). При
необходимости повторяйте этот процесс до тех пор,
пока не конденсат не начнет выходить.
B Заполнить акт сдачи котла в эксплуатацию
(Æ стр. 63).
7.6 Установка температуры горячей
воды
B Установить температуру горячей воды с помощью
регулятора температуры горячей воды .
На дисплее в течение 30 секунд мигает заданная
температура горячей воды.
Рис 30
Кнопка eco
При нажатии на кнопку eco до тех пор, пока
соответствующая лампочка не загорится, можно
выбрать между комфортным режимом работы и
экономным режимом работы.
Комфортный режим, кнопка eco не горит (основная
настройка)
Прибор постоянно обеспечивает установленную
температуру. За счет этого сокращается время до
отбора горячей воды. Поэтому прибор включается
даже при отсутствии отбора горячей воды.
Экономный режим, кнопка eco горит
• Нагрев до достижения установленной температуры
происходит только после отбора горячей воды.
• Посредством кратковременного открытия и
закрытия крана горячей воды вода нагревается до
заданной температуры.
Обратите внимание на руководство по
эксплуатации для системы отопления. В
нём приведены данные, показывающие,
B как Вы можете установить режим
работы и отопительную кривую при
использовании регуляторов, показания
которых зависят от наружной
температуры,
B как Вы можете отрегулировать
температуру в помещении,
B как рентабельно и экономно прогреть
помещение.
9
12
h
15
18
21
24
h
3
6
6 720 612 660-07.2O
Регулятор
температуры горячей
воды
Температура горячей
воды
min ca. 40 °C
eca. 50°C
max ca. 60 °C
Таб. 11
Запрос обеспечивает максимальную
экономию газа и воды.
6 720 614 156-11.1O
max
1
2
34
5
6
reset
eco
max
1
2
3
4
e
6
