58 | Проверка/техобслуживание RU
6 720 640 858 (2009/09)
12.3 Опорожнение газового настенного
прибора
Отопительный контур
Для слива системы отопления в самой низкой точке
системы должен быть монтирован спускной кран.

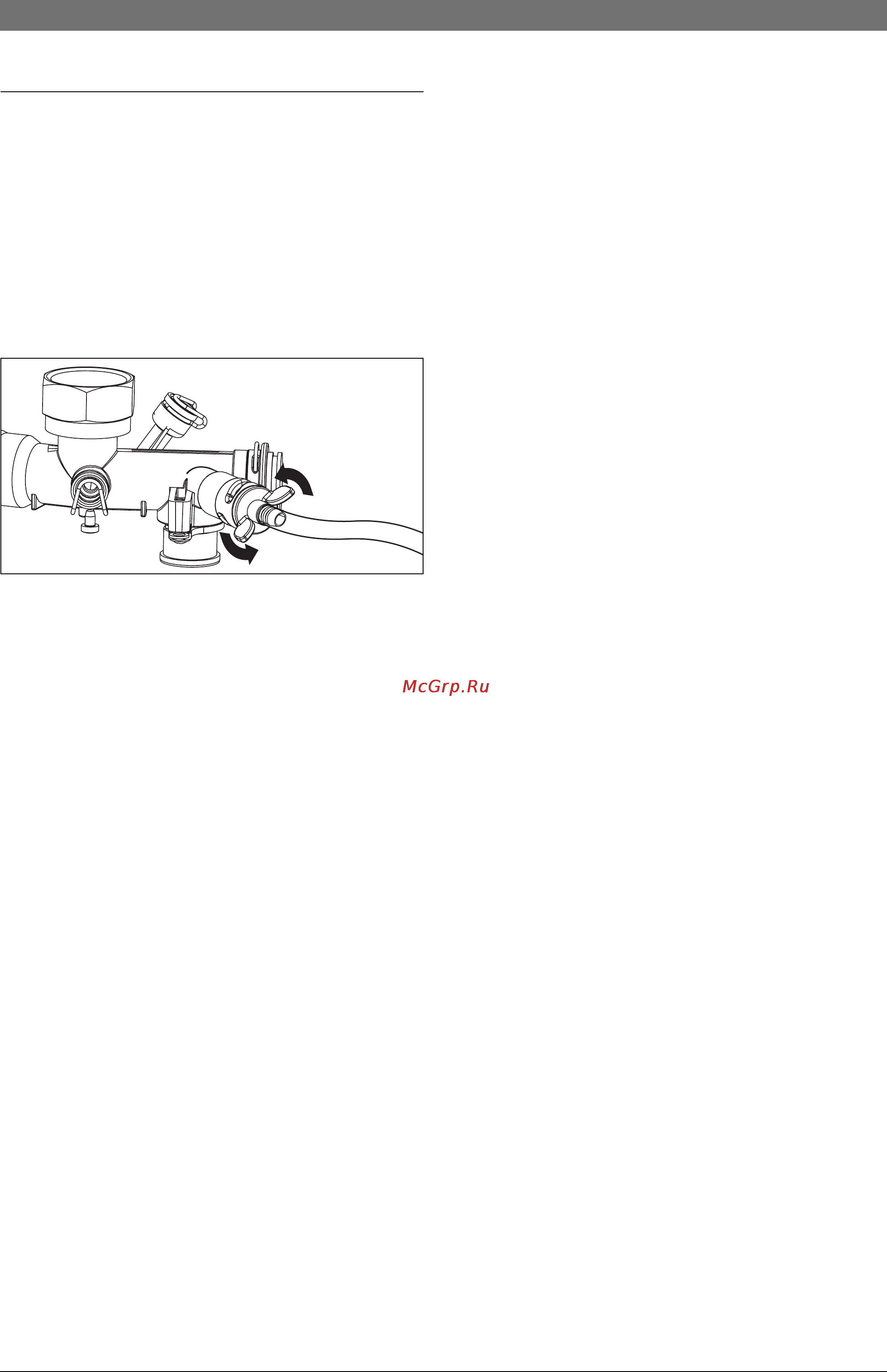

Для слива отопительного прибора:
B Откройте сливной кран и слейте воду из
отопительной системы через подсоединенный
шланг.
Рис 59
Контур горячего водоснабжения (ZWB)
Воду из контура горячего водоснабжения можно слить
через предохранительный клапан.
B Закрыть кран подачи холодной воды.
B Полностью открыть точку отбора горячей воды.
B Полностью открыть предохранительный клапан.
6 720 612 232-26.1O
