Режим назначения усилителей
Normal: Это рекомендованный режим назначения усилителей. Если не производить назначение усилителей мощности, то обычно выбирается этот режим.
По умолчанию режим установлен в «Normal».
Advanced: С помощью этого режима усилители мощности могут быть назначены полностью произвольно в соответствии с используемой вами акустическими системами.
Adv+Front: С помощью этого режима усилители мощности могут быть назначены произвольно необходимым каналам и фронтальным каналам B.
• Следующие режимы могут выбираться тогда, когда имеются усилители мощности, которые являются свободными по отношению к рекомендованному назначению
(«Normal»).
+Zone2: Этот режим устанавливает состояние, в котором усилитель мощности назначается выходному каналу второй зоны.
+Zone3: Этот режим устанавливает состояние, в котором усилитель мощности назначается выходному каналу третьей зоны.
+Zone4: Этот режим устанавливает состояние, в котором усилитель мощности назначается выходному каналу четвертой зоны.
+Zone2/3: Этот режим устанавливает состояние, в котором усилитель мощности назначается выходным каналам второй и третьей зоны.
+Zone3/4: Этот режим устанавливает состояние, в котором усилитель мощности назначается выходным каналам третьей и четвертой зоны.
+Zone2/4: Этот режим устанавливает состояние, в котором усилитель мощности назначается выходным каналам второй и четвертой зоны.
+Zone2/3/4: Этот режим устанавливает состояние, в котором усилитель мощности назначается выходным каналам второй, третьей и четвертой зоны.
BiAmp+Front: Этот режим устанавливается для включения фронтальных каналов по двухусилительной схеме.
BiAmp: Этот режим устанавливается для включения фронтальных, центрального и боковых каналов по двухусилительной схеме.
ПРИМЕЧАНИЯ:
• Режим назначения усилителей, которые могут быть выбраны, зависят от настройки каналов, произведенной в пункте «71. Настройка каналов» (см. страницы 96 ~ 99).
• Состояние, в котором производится назначение усилителей выходным каналам, зависит от настройки каналов для разных зон (см. страницы 102 ~ 104).
• Если выбран режим «Advanced» или «Adv+Front B», то каналы, которым назначаются усилители мощности, зависят от настройки каналов для разных зон (см. страницу 104).

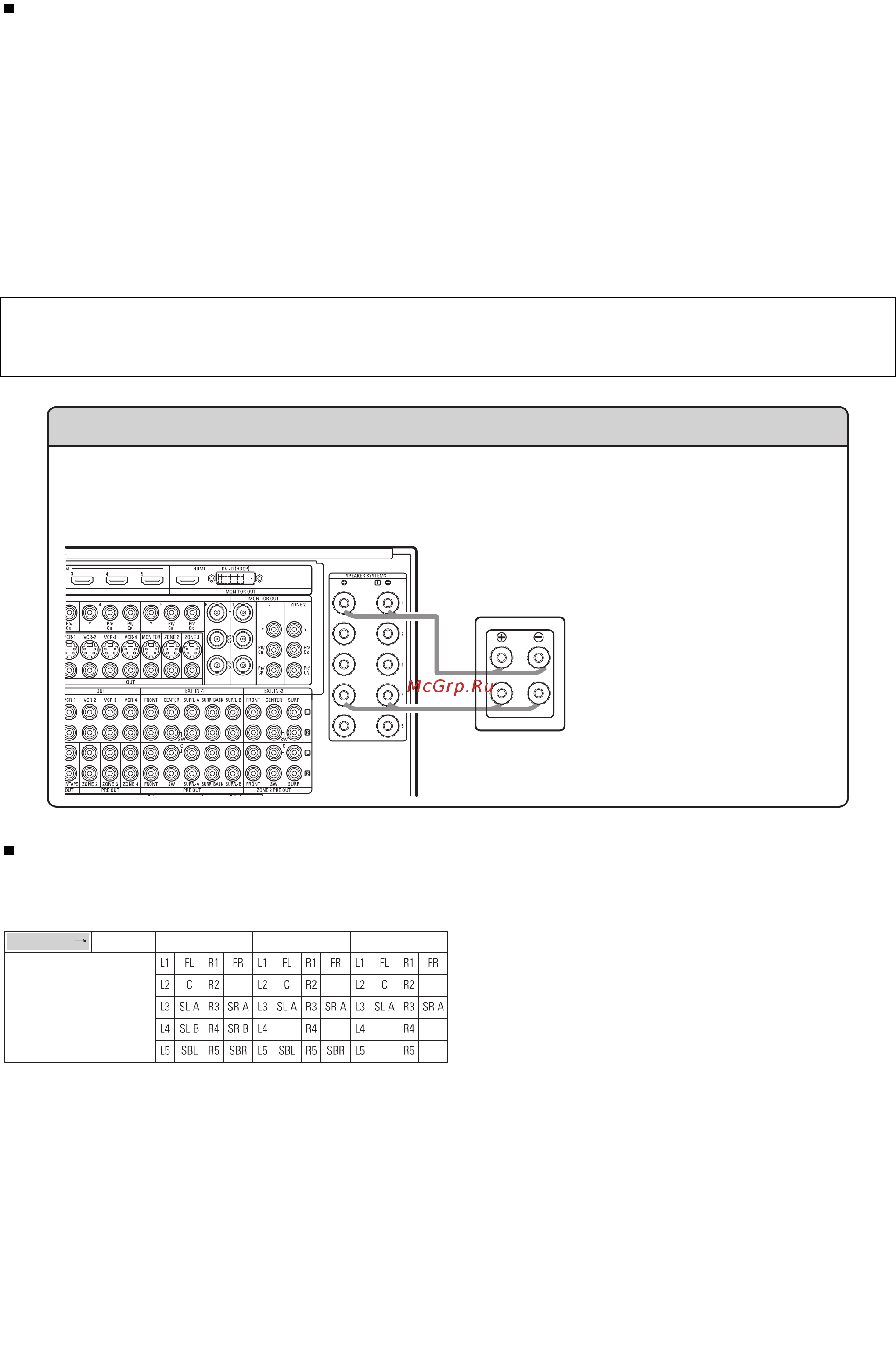

Схема двойного усиления (Bi*Amp)
Некоторые акустические системы снабжены двумя комплектами входных клемм, позволяющими производить подключение по схеме двойного усиления.
Режим Amp Assign усилителя AVCA1XVA позволяет вам запитывать акустические системы, поддерживающие двухусилительную схему, с помощью двух ка
налов усиления – в общей сложности до 5 подобных акустических систем путем использования всех 10 каналов усилителя AVCA1XVA. Прежде чем про
должать действия, обязательно ознакомьтесь с руководством пользователя ваших акустических систем, поддерживающих двухусилительную схему.
Акустическая
система
Аппарат AVC*A1XVA
ПРИМЕЧАНИЕ:
• При выполнении подключений по
схеме двойного усиления не за*
будьте снять перемычки, имеющи*
еся на подключаемых системах.
Таблицы режимов назначения усилителей мощности, представляющие настройки каналов для различных зон и режимов
назначения.
• Режим назначения усилителей: Normal
Назначение усилителей мощности
Настройка каналов
Главная зона
9.1 каналов 7.1 каналов 5.1 каналов
L1 – L5, R1 – R5 – усилители аппарата AVCA1XVA.
FL – Фронтальный левый канал.
C – Центральный канал.
SL A – Боковой левый канал (A).
SL B – Боковой левый канал (B).
FR – Фронтальный правый канал.
SR A – Боковой правый канал (A).
SR B – Боковой правый канал (B).
SBR – Тыловой правый канал.
SBL – Тыловой левый канал.
