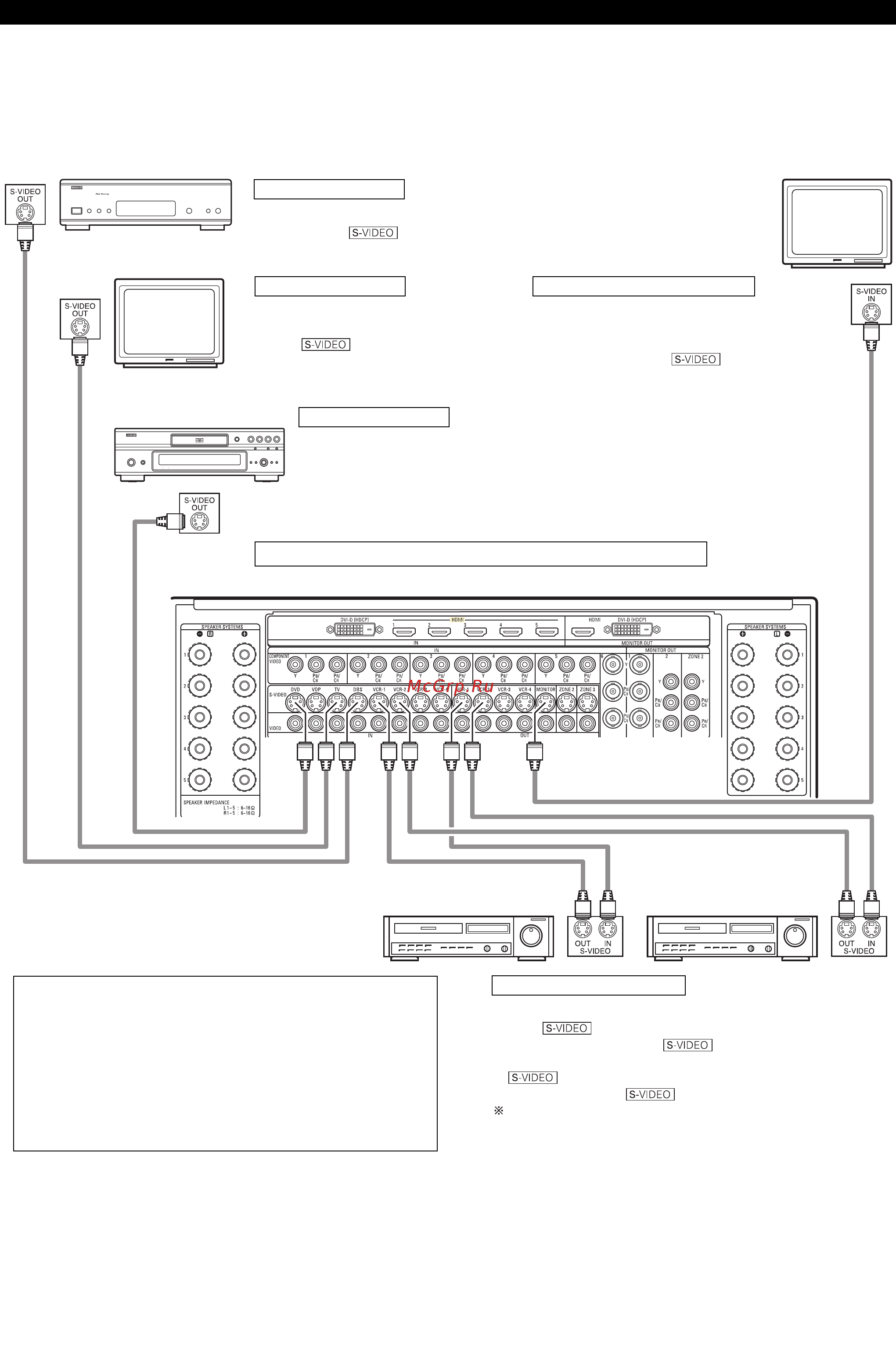

Подключение видеокомпонентов, имеющих разъемы S*Video
• При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
• Замечание относительно входных разъемов S*Video
Переключатели входов для SVideo и обычного видео работают совместно друг с другом.
• Усилитель AVCA1XVA имеет функцию преобразования видеосигнала с повышением и понижением качества (см. страницу 17).
Сигнал, подключенный к видеовходу, имеется на SVideo и компонентных выходах, предназначенных для подключения видеомонитора.
Разъемы REC OUT не поддерживают функцию преобразования, поэтому при записи используйте разъемы SVideo.
DBSтюнер
Телевизор
Телемонитор
Подключение DBS*тюнера
• Используя кабель SVideo, соедините выходной разъем SVideo DBSтюнера (SVIDEO OUTPUT) с
разъемом группы DBS IN.
Подключение телевизора
• Используя кабель SVideo, соедините выходной разъ
ем SVideo телевизора (SVIDEO OUTPUT) с разъемом
группы TV IN.
Подключение телевизора
Разъемы DVD
• Кабелем SVideo соедините выходной разъем SVideo DVDпроигрывателя с разъемом SVIDEO VDP IN.
• Аналогичным образом к разъемам VDP можно подключить проигрыватель видеодисков.
• Проигрыватель видеодисков, DVDпроигрыватель, видеокамеру, игровую приставку и т.п. можно также под
ключать к разъемам V.AUX [Дополнительный видеовход].
Подключение телевизионного монитора
Разъем MONITOR OUT [Выход на телемонитор]
• Кабелем SVideo соедините видеовход (SVIDEO
INPUT) телевизора или DBSтюнера с разъемом MON
ITOR OUT группы разъемов .
Подключение DVDпроигрывателя или
плеера видеодисков (VDP)
Аудиовходы и выходы компонентов подключаются точно так же, как это описано на странице 11.
Видеодека 1 Видеодека 2
ПРИМЕЧАНИЯ:
• Видеосигнал ZONE2 MONITOR OUT (желтый), сигнал SVideo ZONE2 MONITOR OUT или
компонентный сигнал ZONE2 MONITOR OUT переключается вместе с входом, выбирае
мым функцией ZONE2 SELECT (см. страницу 171). Чтобы использовать выход на мони
тор, выберите для пункта «SOURCE» опцию ZONE2. Сигналы OSD [Экранное меню] выво
дятся на разъем ZONE2 MONITOR OUT (см. страницы 171).
• Видеосигнал ZONE3 MONITOR OUT (желтый) или сигнал SVideo ZONE3 MONITOR OUT пе
реключается вместе с входом, выбираемым функцией ZONE3/REC SELECT (см. страницу
166 ~ 168). Чтобы использовать выход на монитор, выберите для пункта «SOURCE» оп
цию ZONE3/REC SELECT. В это время сигналы OSD не выводятся на разъем ZONE3 MON
ITOR OUT (см. страницу 169).
Подключение видеомагнитофонов
• Кабелем SVideo соедините выходной разъем SVideo видеодеки (SOUT) с разъемом
группы , имеющим маркировку VCR1 IN, а входной разъем SVideo видео
деки (SIN) – с разъемом группы , имеющим маркировку VCR1 OUT.
• Кабелем SVideo соедините выходной разъем SVideo (SOUT) с разъемом группы
, имеющим маркировку VCR2 IN, а входной разъем SVideo видеодеки (S
IN) – с разъемом группы , имеющим маркировку VCR2 OUT.
Аналогичным образом подключите третью и четвертую видеодеки к разъемам VCR3
и VCR4.
