18

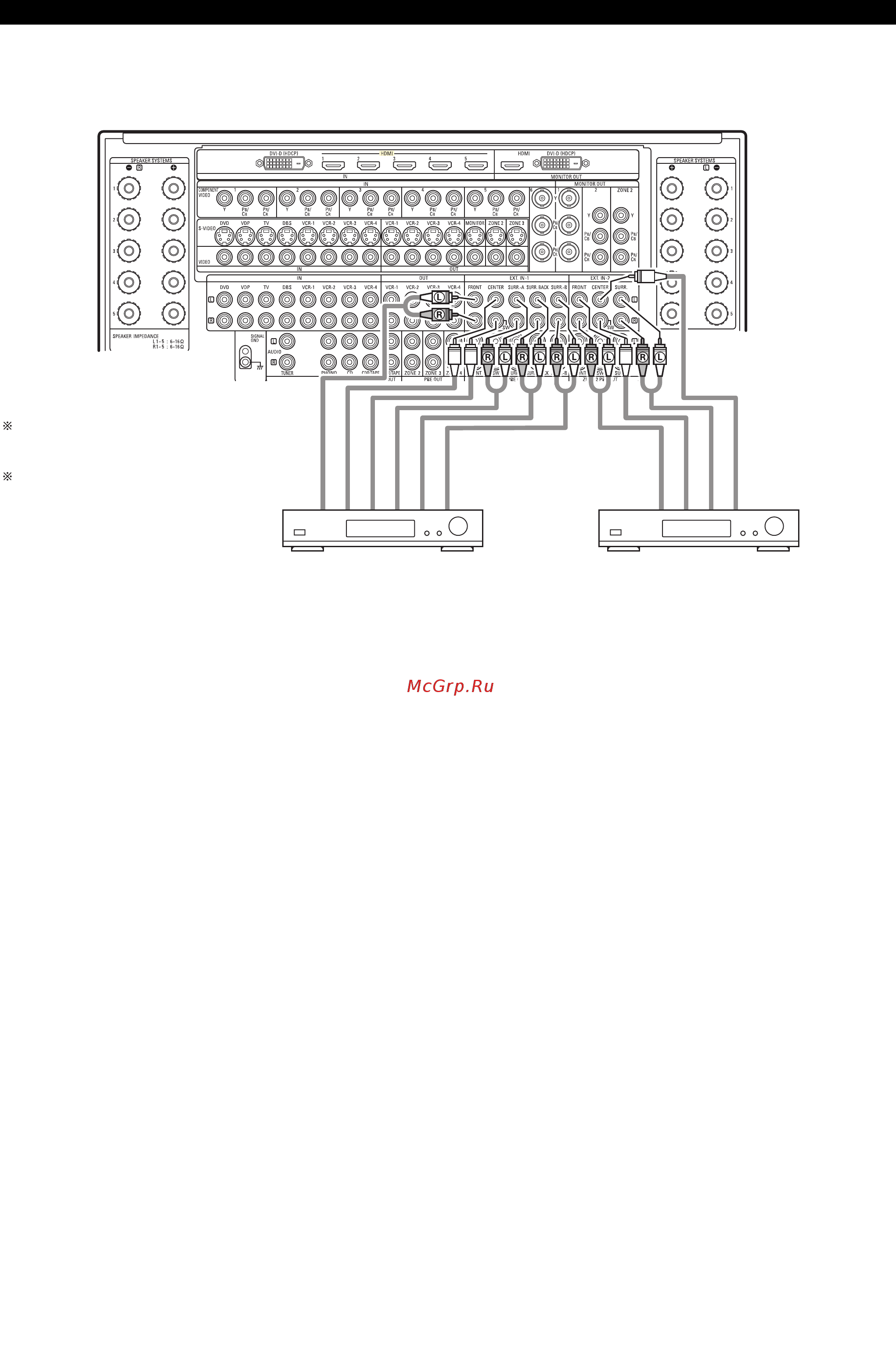

Соединение входных разъемов для внешнего устройства (EXT.IN)
• Усилитель AVCA1XVA снабжен двумя аналоговыми входными разъемами для подключения внешних устройств: для 9.1 и 5.1канального аудиосигнала.
• Эти разъемы предназначены для подключения входных многоканальных аудиосигналов от внешнего декодера или иного компонента с многоканальным декодером, на
пример, проигрывателя DVDAudio, многоканального SACDпроигрывателя или декодера будущего многоканального звукового формата.
• При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
Инструкции по воспроизведению с использова
нием входных разъемов для внешнего устройст
ва (EXT.IN) см. на страницах 131, 132.
См. также раздел «Настройка входа EXT.IN» на
страницах 62, 63.
Декодер с 10, 8, или 6канальным аналоговым выходом
Декодер с 6канальным аналоговым выходом
Фронтальные каналы
Центральный канал
Канал сабвуфера
Каналы пространственного
звучания (боковые каналы) A
Тыловые каналы
Каналы пространст
венного звучания
(боковые каналы) B
Фронтальные каналы
Канал сабвуфера
Каналы пространственного
звучания (боковые каналы)
Центральный канал
