Подключение видеокомпонентов, имеющих разъемы компонентного (цветоразностного) сигнала (Y, Pb, Pr, Y, Cb, Cr)
• При выполнении соединений сверяйтесь также с инструкциями по эксплуатации подключаемых компонентов.
• Сигналы, поступающие на разъемы для цветоразностного (компонентного) видеосигнала, не подаются на выход с выходного разъема VIDEO (желтого) или с выходного
разъема SVideo. И наоборот, видеосигналы, поступающие на входные разъемы VIDEO (желтый) или SVideo, не подаются на выход с разъемов компонентного видеосиг
нала.
• Функция, назначенная компонентному видеовходу, может быть изменена в системных настройках. Подробности см. на странице 71 в разделе «Назначение компонентно
го входа».
DVDпроигрыватель
Телемонитор

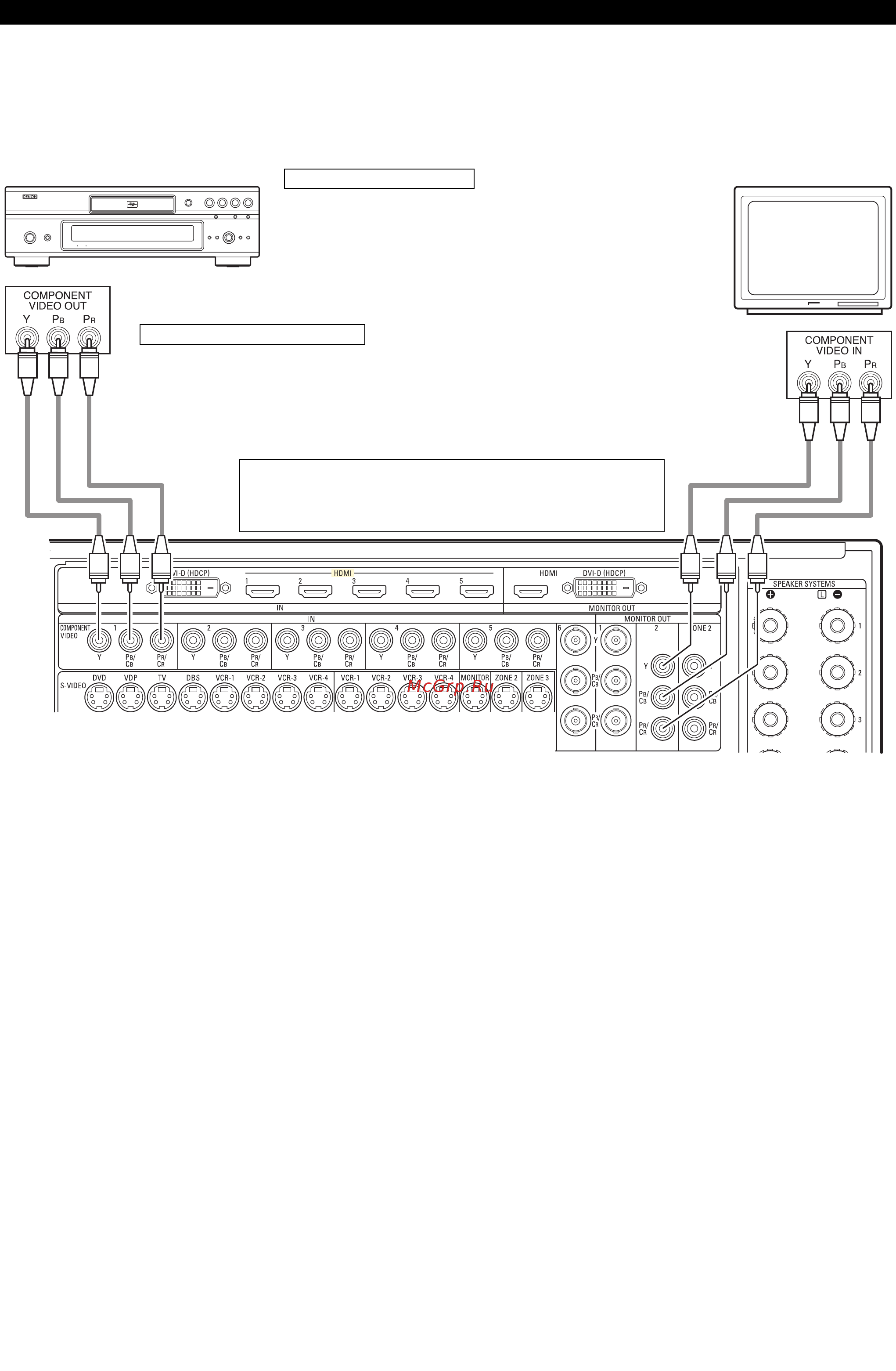

Подключение DVD*проигрывателя
Разъемы DVD IN [Вход сигналов от DVD*проигрывателя]
• Коаксиальными 75омными видеокабелями соедините разъемы компонентного выхода
(COMPONENT VIDEO OUTPUT) DVDпроигрывателя с разъемами COMPONENT DVD IN
[Вход компонентного видеосигнала от DVDпроигрывателя] усилителя AVCA1XVA.
• Аналогичным образом подключайте к компонентным разъемам TV/DBS другой видеоис
точник с компонентными видеовыходами, например, цифровой телевизор или тюнер
спутникового телевещания.
Подключение телевизионного монитора
Разъем MONITOR OUT [Выход на телемонитор]
• Коаксиальными 75омными видеокабелями соедините разъемы компонентного видеовхода телевизора (COMPONENT VIDEO INPUT) с
разъемами COMPONENT MONITOR OUT2 [Выход компонентного видеосигнала на телемонитор 2].
• Используя BNCразъемы, соедините разъемы компонентного видеовхода телевизора (COMPONENT VIDEO INPUT) с разъемами COM
PONENT MONITOR OUT1 [Выход компонентного видеосигнала на телемонитор 1].
• Выходы COMPONENT MONITOR OUT1 и COMPONENT MONITOR OUT2 могут использоваться одновременно.
• На некоторых телевизорах, телемониторах или видеокомпонентах разъемы для цветораз
ностного видеосигнала могут быть указаны иначе (Y, Pb, Pr; Y, Cb, Cr; Y, BY, RY). Для
получения более подробной информации внимательно прочтите инструкции по эксплуа
тации, прилагаемые к телевизору или другому подключаемому компоненту.
