106
(Основной блок) (Пульт дистанционного
управления)
(Основной блок) (Пульт дистанционного
управления)
(Основной блок) (Пульт дистанционного
управления)
(Основной блок) (Пульт дистанционного
управления)
(Основной блок) (Пульт дистанционного
управления)
(Основной блок) (Пульт дистанционного
управления)
Введите установки.
Вновь откроется меню Option Setup.

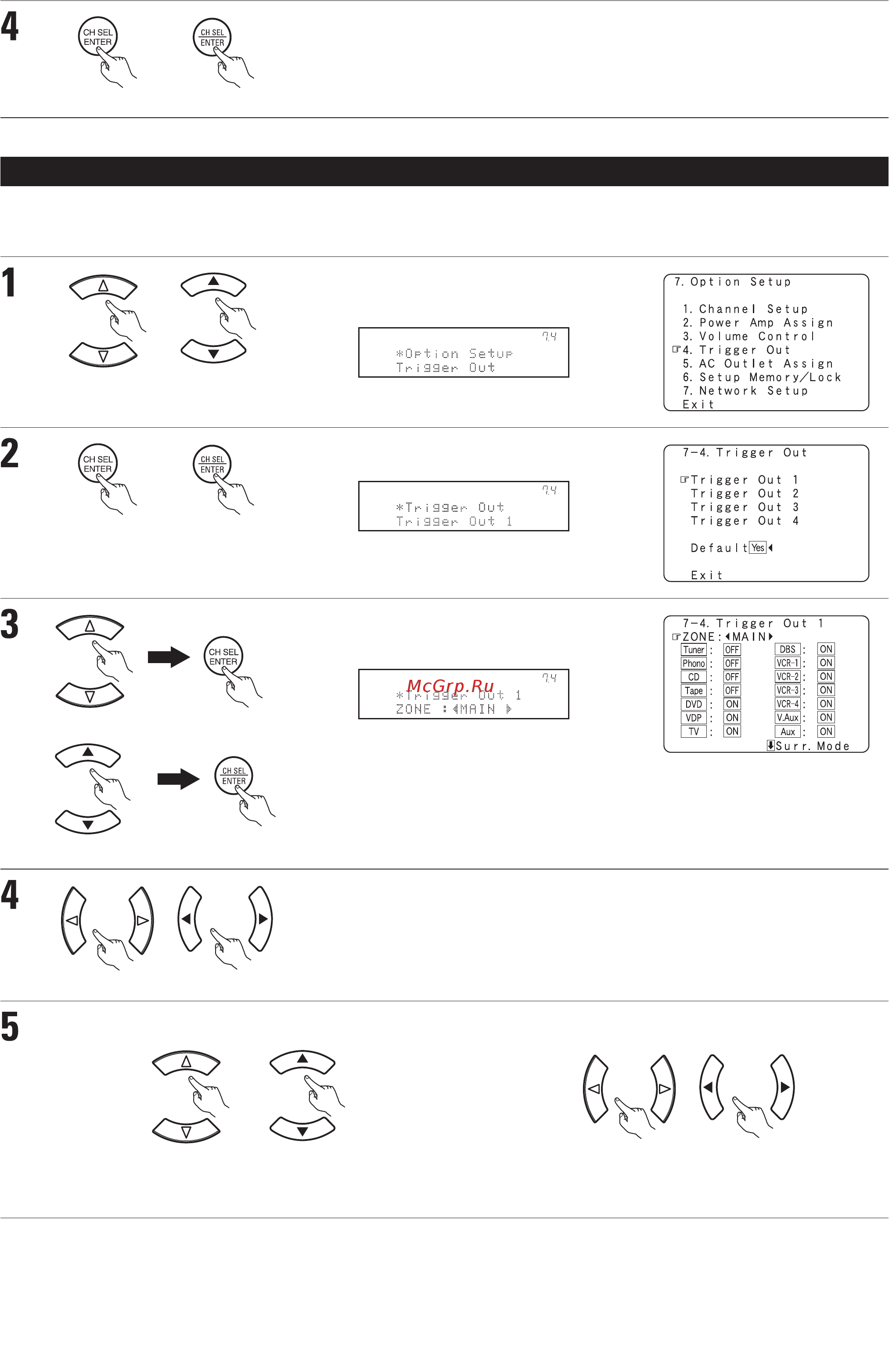

7*4. Настройка триггерных выходов
• Четыре 12вольтовых триггерных выхода постоянного тока, которые находятся на задней панели усилителя, можно использовать для управления другими устройствами,
которые имеют триггерные входы, например, сервоприводные экраны, сервоприводные шторы и другие устройства, управляемые напряжением постоянного тока.
• Для сигналов триггерных выходов, используемых для различных источников входного сигнала, можно выбрать опции ON [Вкл.] или OFF [Выкл.].
(Пульт дистанционного
управления)
(Пульт дистанционного
управления)
(Основной блок) (Основной блок)
Выберите в меню Option Setup пункт «Trigger Out» [Триггерный выход].
Откройте экран Trigger Out.
Выберите триггерный выход, который вы хотите настроить.
Включите экран настройки.
Пример: Выбран пункт «Trigger Out 1»
[Триггерный выход 1]
Выберите зону. (MAIN ZONE, ZONE2, ZONE3 и ZONE4 [Главная зона, зона 2, зона 3 и зона 4])
Напряжение, обеспечиваемое триггерным выходом, включается и выключается, когда включается и выключается
питание выбранной зоны.
1 Выберите источник входного сигнала. 2 Выберите опцию «ON» [Включено] или «OFF» [Выключено].
ON: При выборе этого источника питания напряжение, обеспечиваемое триггерным выходом, включается.
OFF: При выборе этого источника питания напряжение, обеспечиваемое триггерным выходом, выключается.
