11

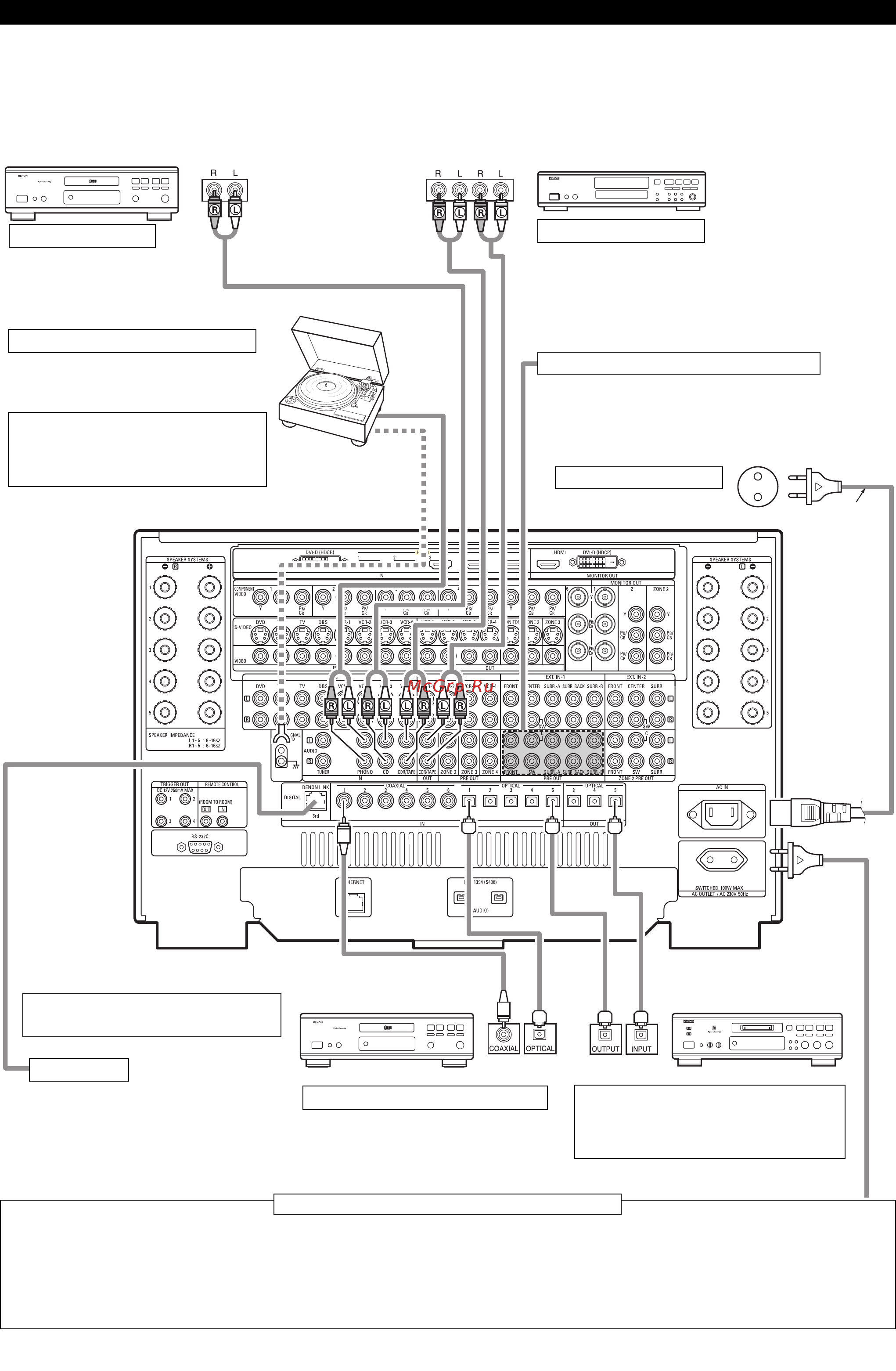

Подключение аудиокомпонентов
• При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
CDпроигрыватель
Выход Выход Вход
L – Левый канал
R – Правый канал
Подключение CD*плеера
ПРИМЕЧАНИЕ:
Усилитель AVCA1XVA нельзя непосредственно соединять со
звукоснимателями типа МС [Головка с подвижной катушкой].
Для этого необходимо использовать отдельный усилитель или
повышающий трансформатор.
С помощью соответствующих кабелей подключите
разъемы аналогового выхода CDплеера (ANALOG
OUTPUT) к разъемам CD этого аппарата.
Соедините выходной кабель проигрывателя грампластинок с
разъемами PHONO [Звукосниматель] усилителя AVCA1XVA,
подключив штекер L [Левый канал] к разъему L, а штекер R [Пра
вый канал] – к разъему R.
Подключение проигрывателя грампластинок
Проигрыватель грамплас
тинок (со звукоснимате
лем типа MM [Головка
с подвижным магнитом])
Если при подключенном проводе заземления возникают фоновые или иные электромаг
нитные помехи, отключите провод заземления.
Провод заземления
CDрекордер или кассетная дека
Подключение кассетной деки
Подключение для записи:
Соедините кабелями со штекерами разъемы кассетной деки, предназначенные для входа
записываемых сигналов (LINE IN [Линейный вход] или REC [Запись]), с выходными разъе
мами усилителя, предназначенными для выхода на кассетную деку (OUT).
Подключение для воспроизведения:
Соедините кабелями со штекерами разъемы кассетной деки, предназначенные для выхода
сигналов воспроизведения (LINE OUT [Линейный выход] или PB [Воспроизведение]), с разъ
емами данного аппарата, предназначенными для входа сигналов от кассетной деки (IN).
Используйте эти разъемы в том случае, если вы хотите подключить внешний усилитель
(усилители) для увеличения мощности фронтальных и центрального каналов, а также кана
лов пространственного звучания, или для подключения активных акустических систем.
При использовании только одной тыловой акустической системы подключайте ее к левому
каналу.
Подключение выходов предварительного усилителя
Сетевые розетки (настенные)
Переменный ток с напряжением
230 В и частотой 50 Гц
Сетевой шнур
(прилагается к ап
парату)
Соединительные шнуры прокладывайте таким образом, чтобы
они не загораживали вентиляционные отверстия.
Порт DENON Link
CDпроигрыватель или другой компонент
системы, оборудованный цифровыми вы
ходными разъемами
Используйте этот разъем для подключения DENON DVD
проигрывателя, чтобы получить высококачественный цифровой
многоканальный звук (см. страницу 20).
Коаксиальный Оптический
Выход
Выход Вход
Оптический
Используйте эти разъемы для подключения аудиоаппаратуры,
имеющей цифровой выход. Необходимо использовать только
один тип разъемов – это определяется наличием коаксиаль
ного или цифрового входов. Инструкции по настройке этого
разъема приводятся на страницах 60 и 61.
Подключение разъемов DIGITAL [Цифровой]
Розетка AC OUTLET
• Коммутируемая розетка (суммарная мощность – 100 Вт)
Подача энергии на эту розетку включается и выключается совместно с включением/выключением переключателя режима питания POWER на основном блоке аппарата, а также при переключении режима питания между со
стояниями On [Включено] и Standby [Дежурный режим] с пульта дистанционного управления.
Когда аппарат находится в дежурном режиме, то электроэнергия на данную розетку не подается. Не подключайте к этой розетке никакие устройства с электрической мощностью, превышающей 100 Вт.
ПРИМЕЧАНИЯ:
• Пользуйтесь розеткой AC OUTLET только для подключения аудиоаппаратуры. Не подключайте к ней фены, телевизоры и другие бытовые электроприборы.
• Розетку AC OUTLET можно настроить на включение и выключение при использовании различных функций.
Подробности см. на странице 108 в разделе «Назначение розетки AC OUTLET».
ПРИМЕЧАНИЯ:
• Для коаксиальных соединений используйте снабженные ште
керами аудио кабели с волновым сопротивлением 75 Ом.
• Для оптических соединений используйте оптические кабели
(не забывайте снять колпачок перед подключением).
MD [Минидиск] рекордер, CDрекордер
или другой компонент, имеющий разъе
мы цифрового входа/выхода
Использование розеток AC OUTLET [Выходная розетка питания]
