17
Функция преобразования видеосигнала
Усилитель AVCA1XVA поддерживает функцию преобразования видеосигнала с по
вышением и понижением качества.
Вследствие этого разъем MONITOR OUT может быть подключен к монитору (теле
визору) с помощью комплекта кабелей, обеспечивающих более высокое качество,
вне зависимости от того, каким образом соединены проигрыватель и входные разъ
емы AVCA1XVA.
Вообще говоря, подключение с помощью разъемов компонентного видео предлага
ет самое высокое качество воспроизведения, несколько худшее качество обеспечи
вает подключение с помощью разъемов SVideo, и, наконец, худшее качество обес
печивается использованием обычного композитного видеоразъема (желтый).

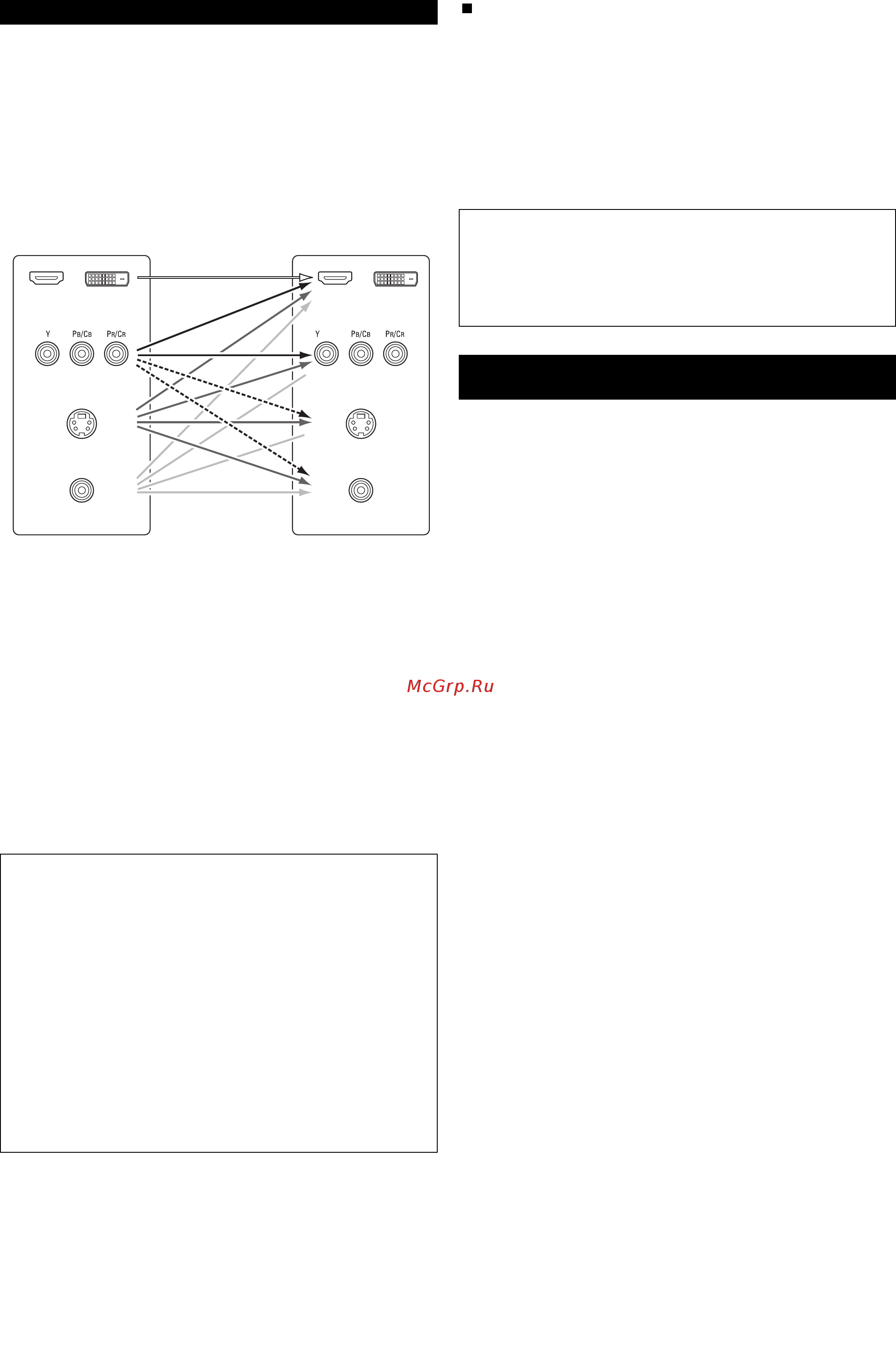

Передача видеосигналов.
(Разъемы HDMI/DVI*D)
(Компонентные видео*
разъемы)
(Разъем S*Video)
(Композитный разъем)
(Разъемы HDMI/DVI*D)
(Компонентные видео*
разъемы)
(ВЫХОД НА МОНИТОР
ЗОНЫ 2)
(Разъем S*Video)
(ВЫХОД НА МОНИТОР
ЗОНЫ 2)
(Композитный разъем)
(ВЫХОД НА МОНИТОР
ЗОНЫ 2)
Входные разъемы этого усилителя Выходные разъемы этого усилителя
( : только главная зона, формат 480i/580i)
Предостережения по использованию функции видеопреобразования для
ZONE2 (Зоны 2)
Для второй зоны (ZONE2) функция TBC (Time Base Correction [Коррекция временных
искажений]) не поддерживается.
Если для подключения усилителя AVCA1XVA к телевизору (или монитору, проекто
ру и т.п.) используются компонентные разъемы, а разъемы композитного видео
(желтые) или SVideo используются для подключения усилитель AVCA1XVA к видео
магнитофону, то в зависимости от комбинации телевизора и видеомагнитофона
при воспроизведении видеокассет изображение может дергаться в горизонтальном
направлении, искажаться или может пропадать синхронизация.
Если это происходит, то включите между аппаратом AVCA1XVA и видеомагнитофо
ном видеостабилизатор, имеющий функцию TBC. Если же ваш видеомагнитофон
имеет функцию TBC, то включите ее.
ПРИМЕЧАНИЯ:
• Преобразование с понижением качества сигналов со входа HDMI и DVID на вы
ходы компонентного, SVideo и композитного сигналов невозможно.
• Преобразование видеосигнала с понижением качества для передачи на мони
тор MAIN ZONE [Главная зона] возможно только в том случае, если разреше
ние входного компонентного сигнала составляет 480i (чересстрочный видео
сигнал стандартной четкости – формат NTSC – для Северной Америки) или
576i (чересстрочный видеосигнал стандартной четкости – формат PAL – для
Европы и других стран).
• Изменение настроек режима видеопреобразования для главной зоны описыва
ется на странице 72.
• Разрешение выдеовыхода необходимо задать в соответствии с разрешением
используемого монитора.
• Если в меню «HDMI/Component Out» [Выход HDMI/Компонентный] для пункта
«Component» [Компонетный] задана настройка «Scaler» [Делитель], то сигналы
на выход HDMI/DVID для монитора подаются с первоначальным разрешением.
Используйте монитор, поддерживающий разрешение 480i/576i.
ПРИМЕЧАНИЯ:
• Если вы не хотите использовать функцию преобразования аналогового видео
сигнала в сигнал HDMI, в меню «Настройка HDMI/Компонентного выхода» для
пункта «Analog to HDMI Convert» [Преобразование аналогового сигнала в HDMI]
выберите опцию «OFF» [Отключить] (см. страницы 73, 74).
По умолчанию эта функция включена.
Функция преобразования аналогового видеосигнала в
сигнал HDMI
• Функция преобразования видеосигнала с повышением качества позволяет пода
вать на выходной разъем HDMI входные аналоговые видеосигналы (компонент
ные – 480i/576i, 480p/576p, 1080i или 720p, SVideo и композитные 480i/576i).
• При использовании усилителя AVCA1XVA можно выбирать разрешение выходно
го сигнала, подаваемого на выходной разъем HDMI для монитора. Разрешение,
поддерживаемое монитором, можно узнать, нажав кнопку STATUS на основном
блоке или кнопку ON SCREEN на пульте ДУ.
• Разрешение сигнала, подаваемого на компонентный выход для монитора, мож
но задать на AVCA1XVA.
Экранное меню для компонентных видеовыходов и вы*
хода HDMI
• При просмотре компонентных видеосигналов и сигналов HDMI через AVCA1XVA
экранное меню отображается на мониторе, когда выполняются операции сис
темных настроек [System Setup] или при нажатии кнопки ON SCREEN, располо
женной на пульте ДУ.
• Для того чтобы видеть экранное меню на HDMIмониторе, в меню «Настройка вы
хода HDMI» для пункта «Analog to HDMI Convert» [Преобразование аналогового
сигнала в HDMI] выберите опцию «ON» [Включить] (установлена по умолчанию).
• Если на вход AVCA1XVA подаются только компонентные видеосигналы, то сим
волы экранного меню поверх изображения не выводятся.
