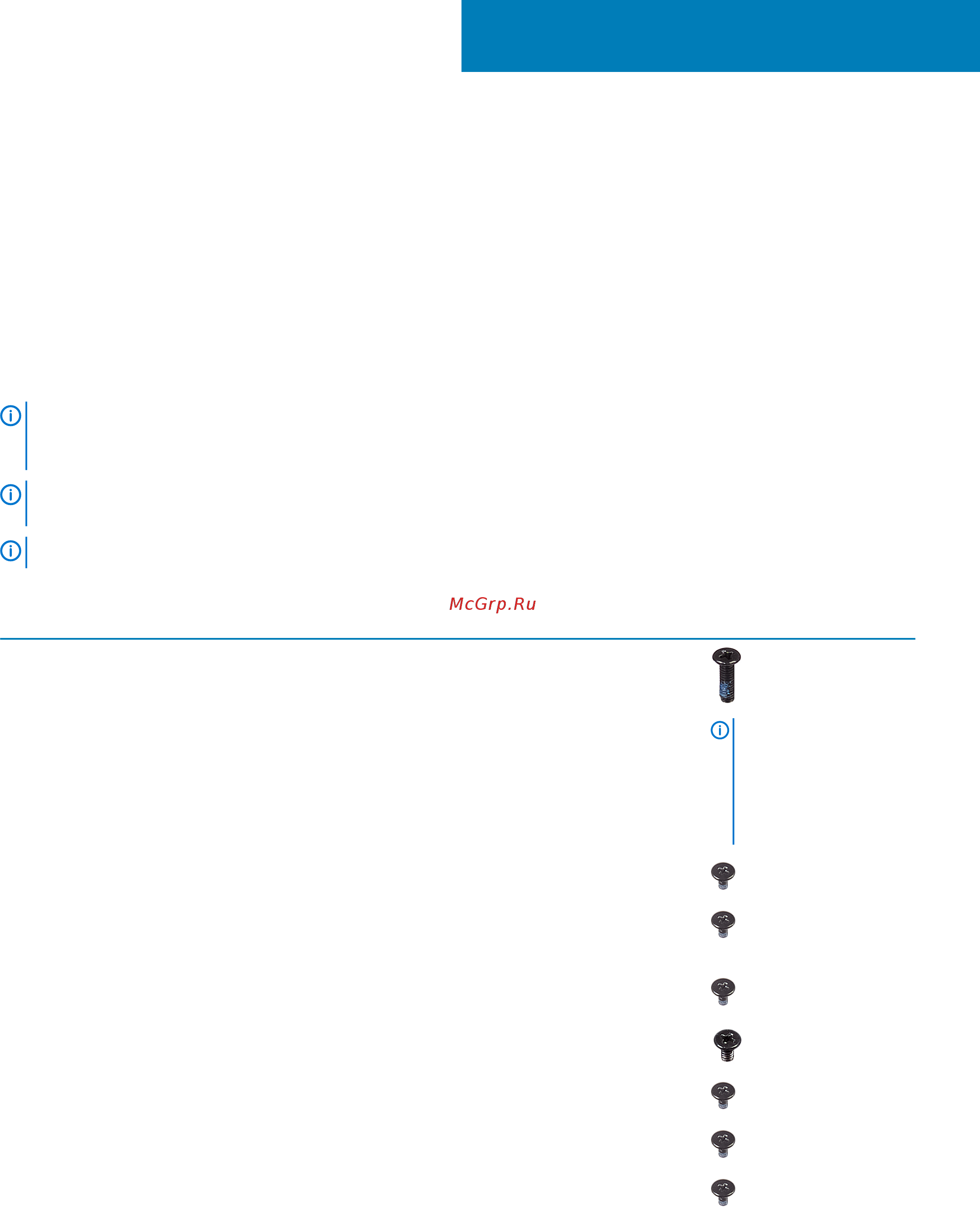

![Dell G315-6691 [10/72] Извлечение и установка компонентов](/views2/1734570/page10/bga.png)
Извлечение и установка компонентов
Рекомендуемые инструменты
Для выполнения процедур, описанных в этом документе, могут потребоваться следующие инструменты:
• Крестовая отвертка № 1
• Плоская отвертка
• Пластмассовая палочка
Список винтов
ПРИМЕЧАНИЕ: При извлечении винтов из компонента рекомендуется записывать типы винтов, количество
винтов, затем помещать их в ящик для хранения винтов. Это необходимо для того, чтобы при замене
компонента было установлено правильное количество винтов надлежащего типа.
ПРИМЕЧАНИЕ: У некоторых компьютеров есть магнитные поверхности. Проследите за тем, чтобы при замене
компонента не оставались винты, прикрепившиеся к таким поверхностям.
ПРИМЕЧАНИЕ: Цвет винта может различаться в зависимости от заказанной конфигурации.
Таблица 1. Список винтов
Компонент Крепится к Тип винта Количество Изображение винта
Нижняя крышка Упор для рук и
клавиатура в сборе
M2x7 6
ПРИМЕЧАНИЕ: Цвет
винта может
различаться в
зависимости от
заказанной
конфигурации.
Аккумулятор Упор для рук и
клавиатура в сборе
M2x3 2
Твердотельный
накопитель
Крепление
твердотельного
накопителя
M2x3 1
Жесткий диск в сборе Упор для рук и
клавиатура в сборе
M2x3 3
Консоль жесткого диска Жесткий диск в сборе M3x3 4
Левый вентилятор Упор для рук и
клавиатура в сборе
M2x3 2
Правый вентилятор Упор для рук и
клавиатура в сборе
M2x3 2
Консоль платы
беспроводной сети
Системная плата M2x3 1
2
10 Извлечение и установка компонентов
