Dell G315-6691 [23/72] Установка твердотельного накопителя модуля памяти intel optane
![Dell G315-6691 [23/72] Установка твердотельного накопителя модуля памяти intel optane](/views2/1734570/page23/bg17.png)
Действия
1. Найдите твердотельный накопитель/модуль памяти Intel Optane в компьютере.
2. Открутите винт (M2x3), которым твердотельный накопитель/модуль памяти Intel Optane крепится к системной плате.
3. Выдвиньте и извлеките твердотельный накопитель/модуль памяти Intel Optane из соответствующего слота на
системной плате.
Установка твердотельного накопителя/модуля
памяти Intel Optane
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

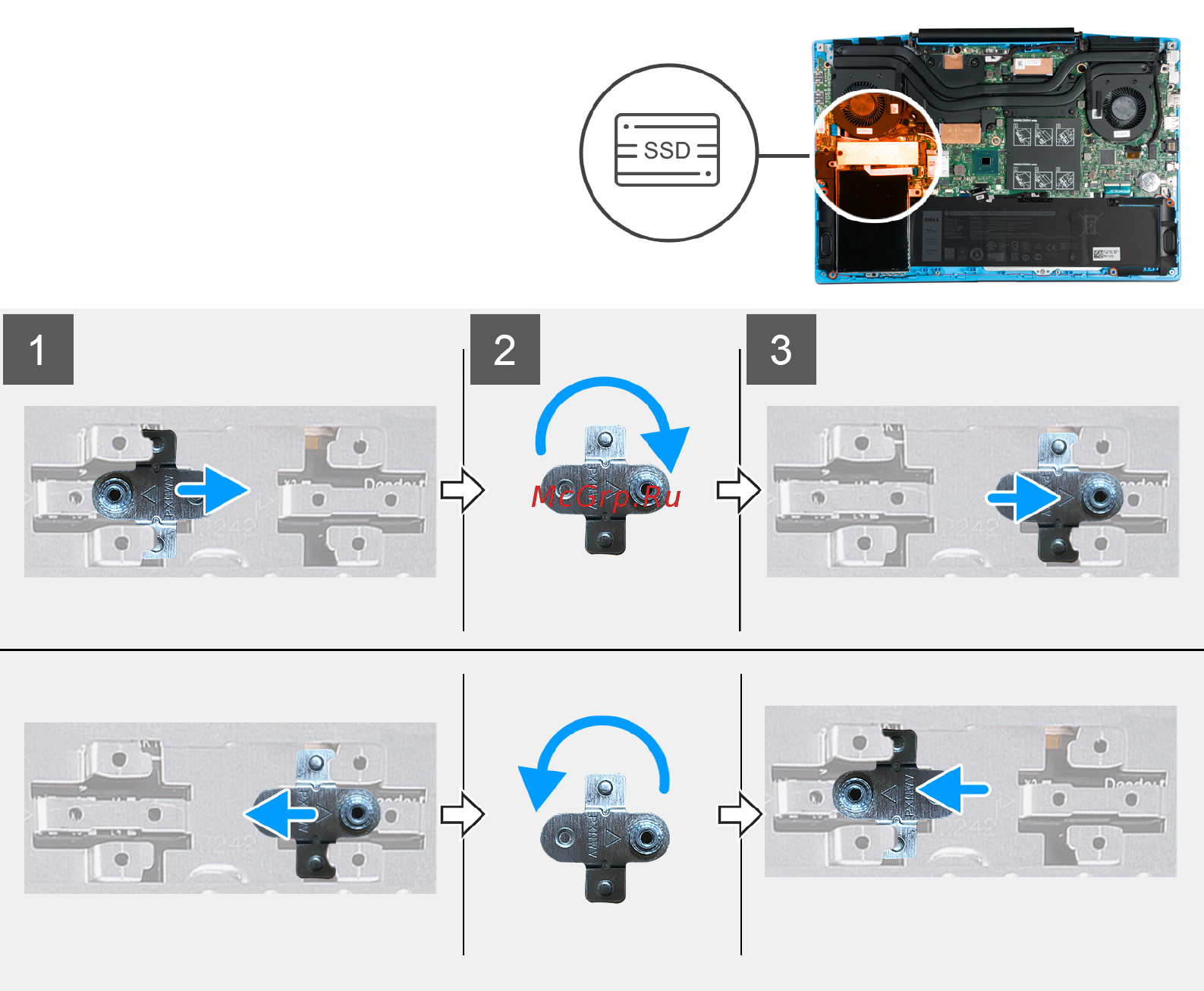

На следующем рисунке показано расположение твердотельного накопителя/модуля памяти Intel Optane и
проиллюстрирована процедура установки.
Если вы устанавливаете твердотельный накопитель/модуль памяти Intel Optane, форм-фактор которого отличается от
первоначального (2280 вместо 2230), то сначала снимите скобу резьбового крепления твердотельного накопителя,
поверните ее на 180 градусов и вставьте в другой слот для скобы резьбового крепления твердотельного накопителя.
Извлечение и установка компонентов 23
