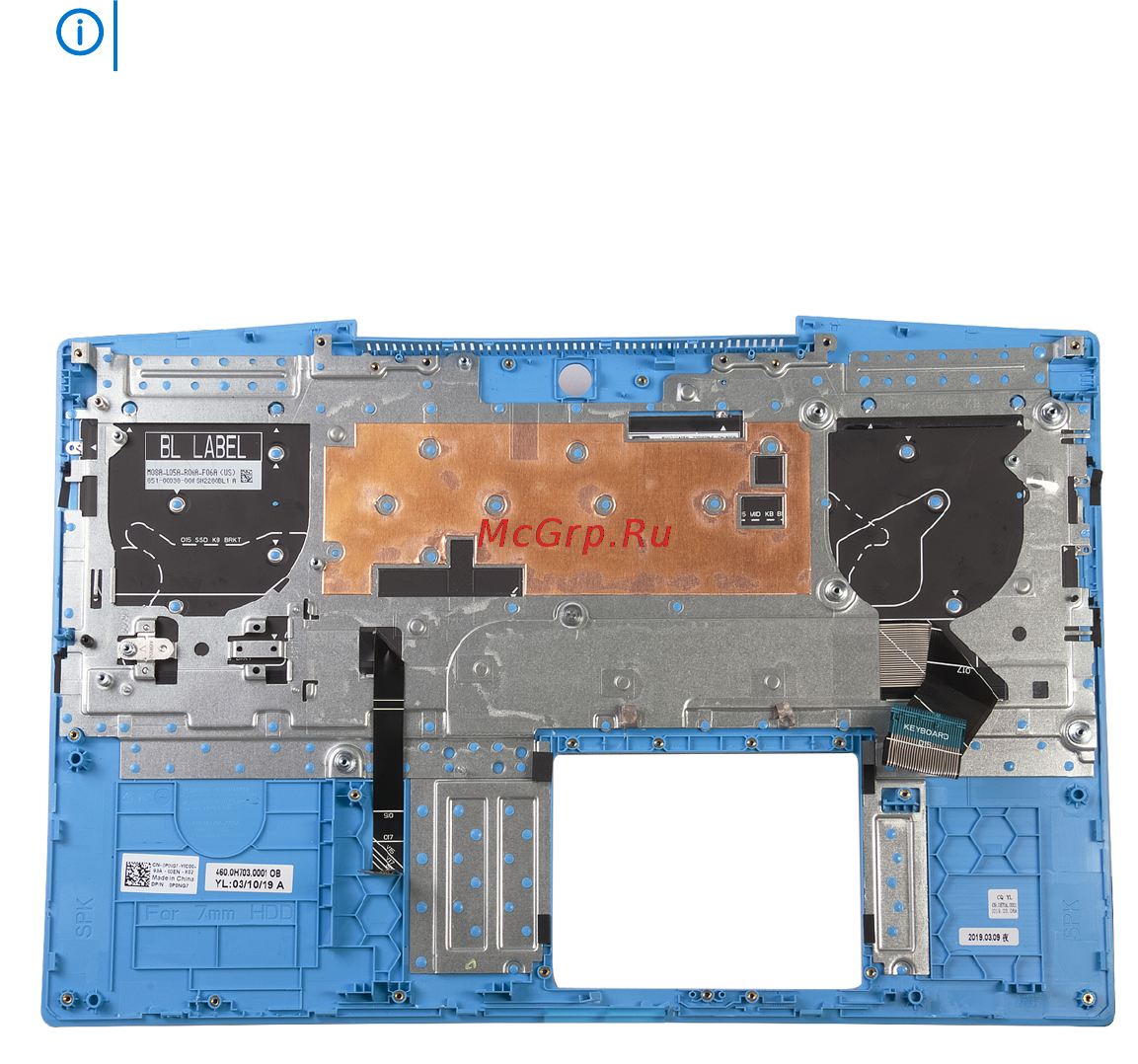

Упор для рук и клавиатура в сборе
Снятие упора для рук и клавиатуры в сборе
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Снимите нижнюю крышку.
3. Извлеките батарею.
4. Извлеките модули памяти.
5. Извлеките плату WLAN.
6. Извлеките левый вентилятор.
7. Извлеките правый вентилятор.
8. Извлеките твердотельный накопитель/модуль памяти Intel Optane.
9. Извлеките жесткий диск.
10. Извлеките плату ввода-вывода.
11. Снимите сенсорную панель.
12. Извлеките динамики.
13. Снимите дисплей в сборе.
14. Извлеките порт адаптера питания.
15. Извлеките системную плату.
ПРИМЕЧАНИЕ: Системную плату можно извлечь вместе с радиатором.
Об этой задаче
После выполнения шагов предварительных условий установлены упор для рук и клавиатура в сборе.
Установка упора для рук и клавиатуры в сборе
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
Установите упор для рук и клавиатуру в сборе на плоскую поверхность.
Извлечение и установка компонентов 51
