Dell G315-6691 [13/72] Установка нижней крышки

Действия

1. Ослабьте четыре невыпадающих винта на нижней крышке.

2. Открутите шесть винтов (M2x7), которыми нижняя крышка крепится к упору для рук и клавиатуре в сборе.

3. Двигаясь против часовой стрелки, с помощью пластмассовой палочки подденьте нижнюю крышку, начиная с левого

верхнего угла.

4. Снимите нижнюю крышку с упора для рук и клавиатуры в сборе.

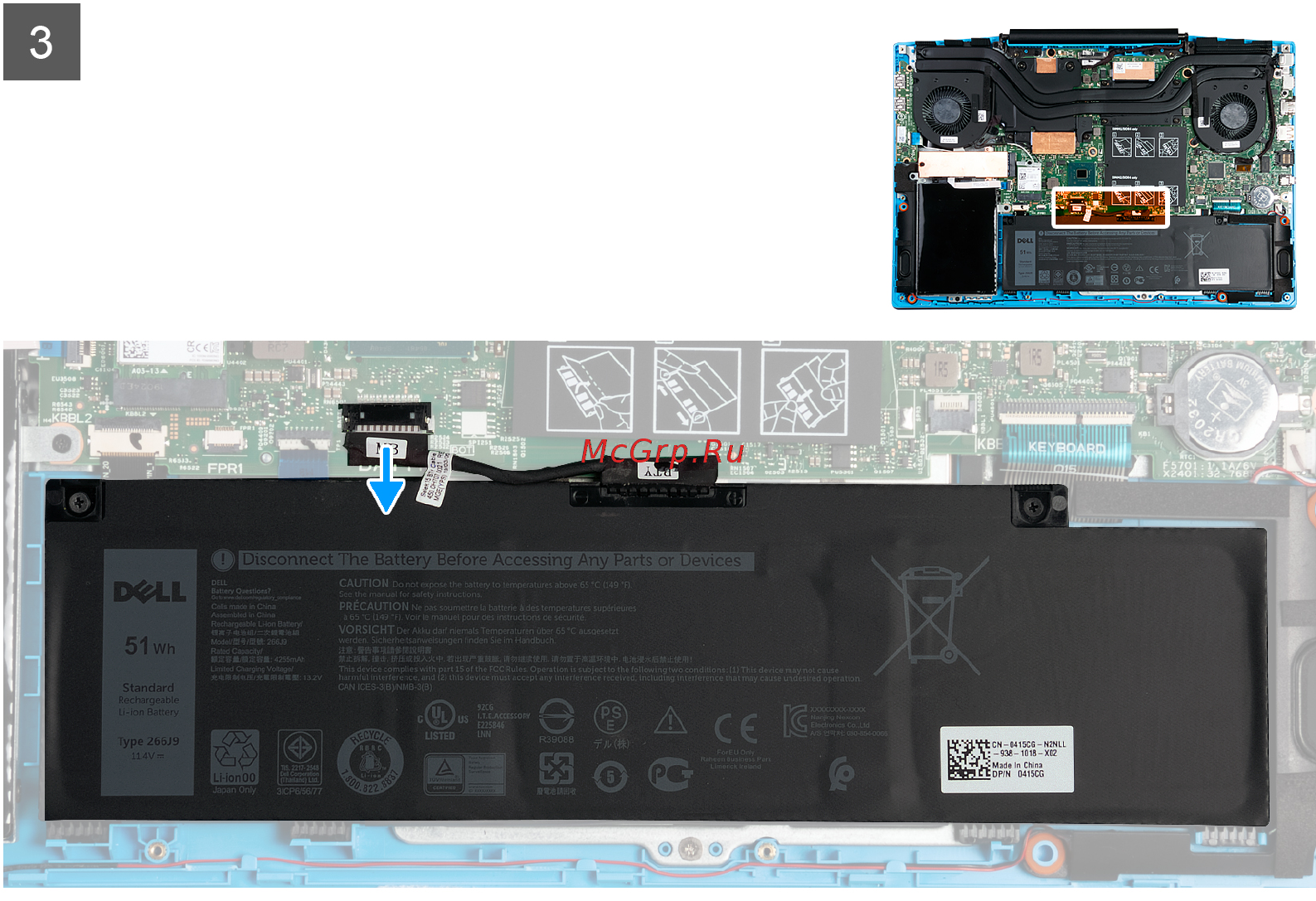

5. Отсоедините кабель аккумулятора от системной платы.

Установка нижней крышки

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

На следующем рисунке показано расположение нижней крышки и проиллюстрирована процедура установки.

Извлечение и установка компонентов 13
