Действия

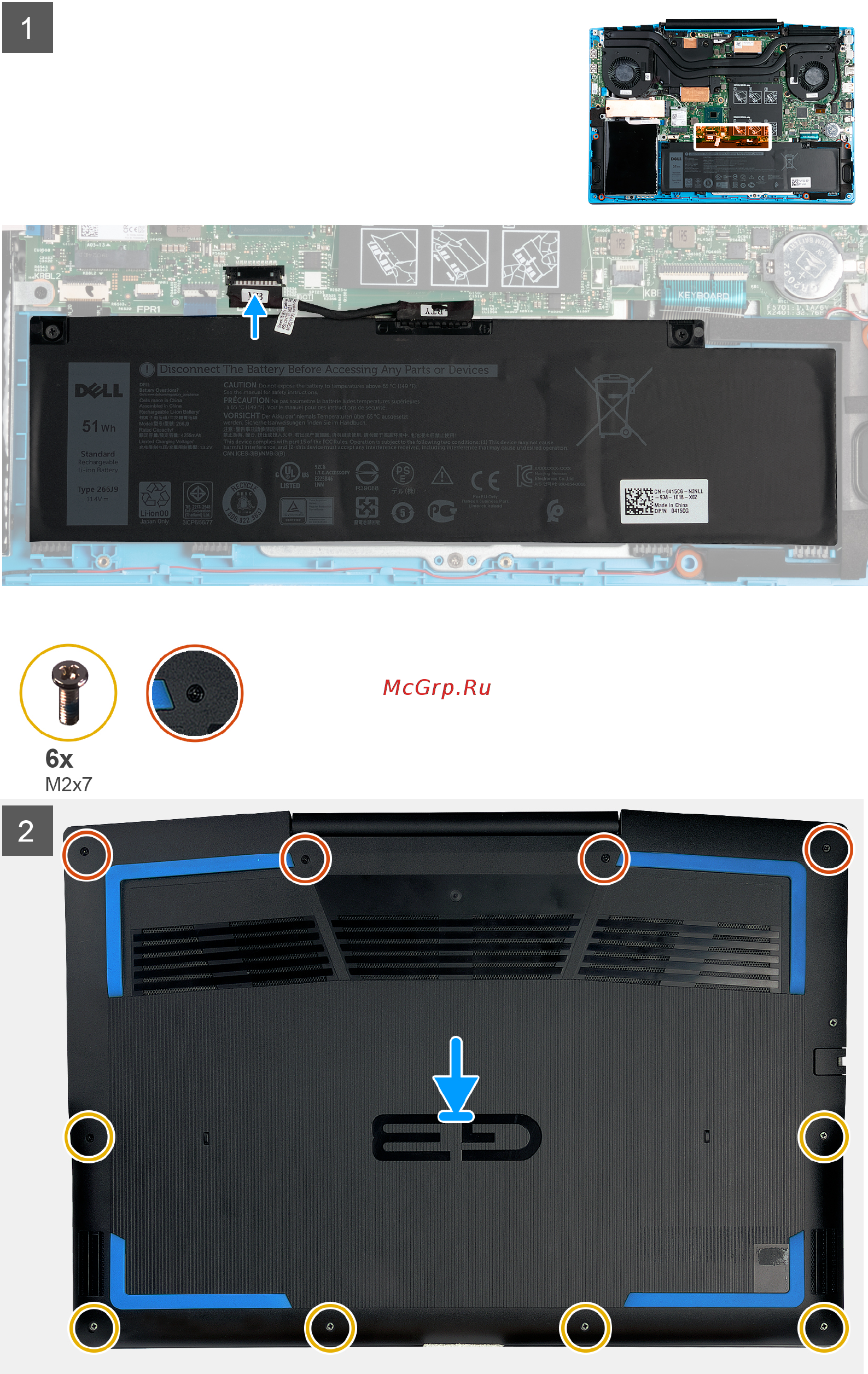

1. Подсоедините кабель аккумулятора к системной плате (если он не был подсоединен ранее).
2. Поместите нижнюю крышку на упор для рук и клавиатуру в сборе и зафиксируйте крышку, надавив на нее.
3. Вкрутите обратно шесть винтов (M2x7), чтобы прикрепить нижнюю крышку к упору для рук и клавиатуре в сборе.
14 Извлечение и установка компонентов
