Dell G315-6691 [16/72] Установка аккумулятора
![Dell G315-6691 [16/72] Установка аккумулятора](/views2/1734570/page16/bg10.png)
Действия
1. Отсоедините кабель аккумулятора от системной платы (если он не был отсоединен ранее).
2. Выкрутите два винта M2x3, которыми аккумулятор крепится к упору для рук и клавиатуре в сборе.
3. Снимите аккумулятор с упора для рук и клавиатуры в сборе.
Установка аккумулятора
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

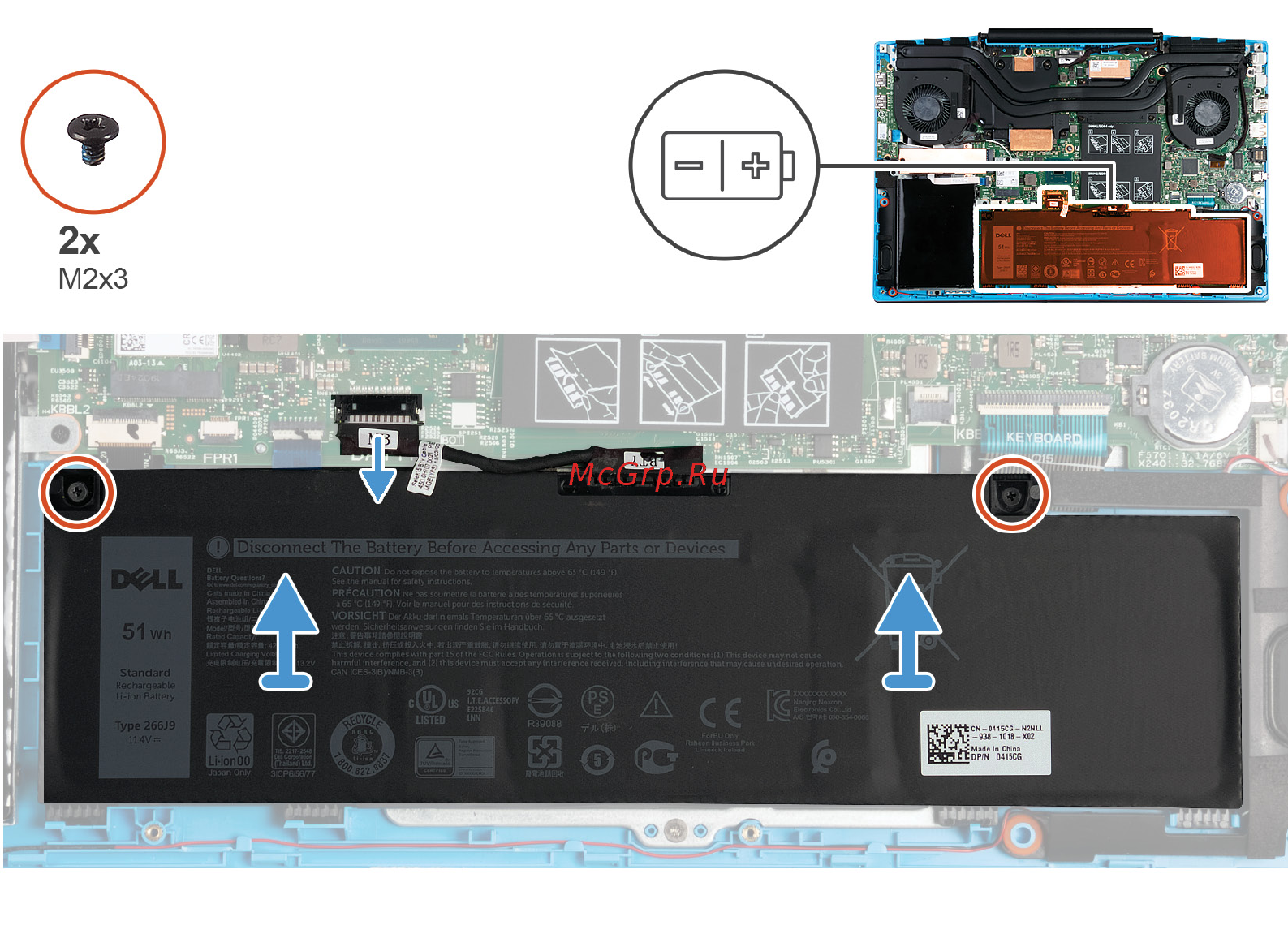

На следующем рисунке показано расположение аккумулятора и проиллюстрирована процедура установки.
16 Извлечение и установка компонентов
