Dell G315-6691 [41/72] Установка платы ввода вывода
![Dell G315-6691 [41/72] Установка платы ввода вывода](/views2/1734570/page41/bg29.png)

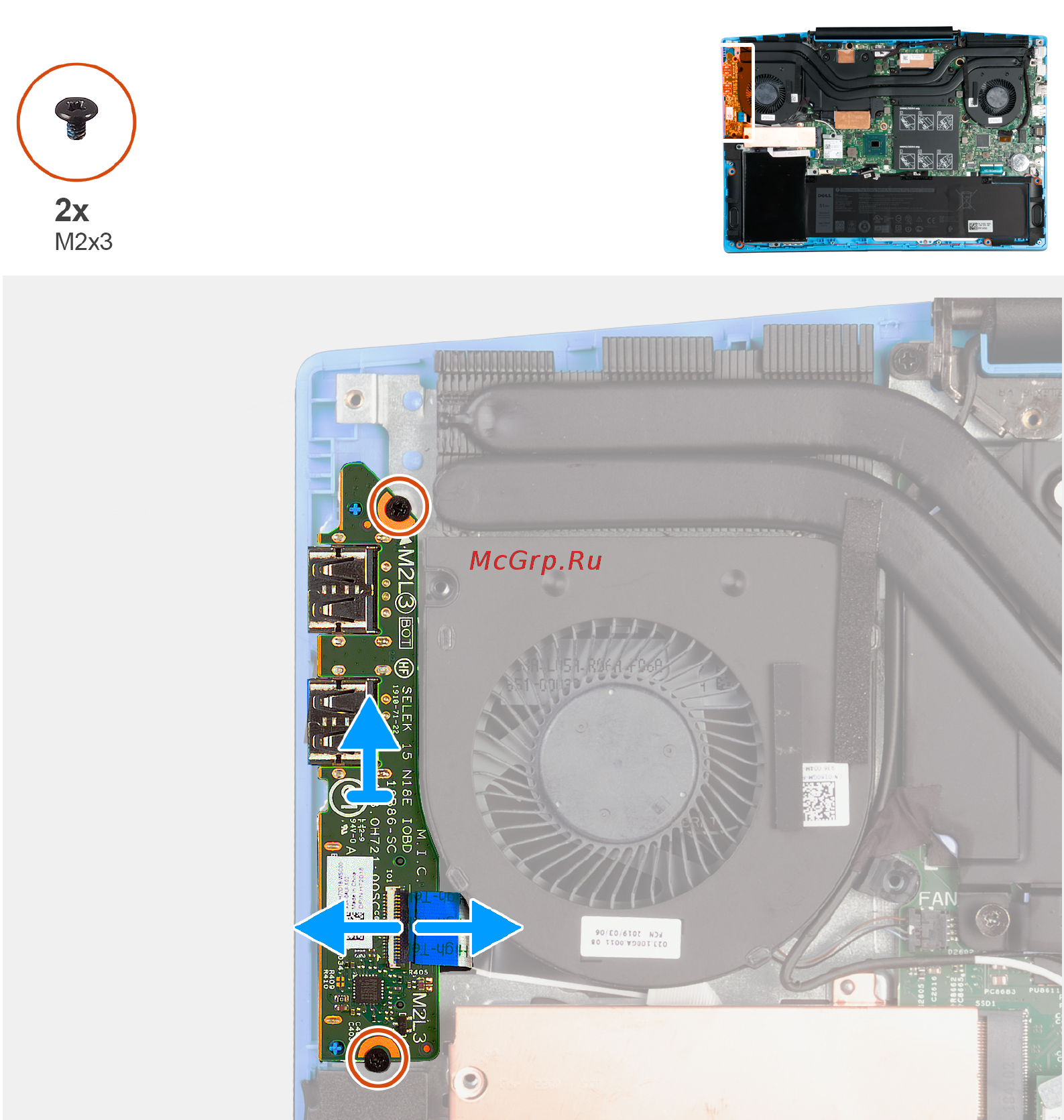

Действия
1. Поднимите защелку, чтобы отсоединить кабель платы ввода-вывода от самой платы.
2. Открутите два винта (M2x3), которыми плата ввода-вывода крепится к упору для рук и клавиатуре в сборе.
3. Приподнимите плату ввода-вывода и снимите с упора для рук и клавиатуры в сборе.
Установка платы ввода-вывода
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
На следующем рисунке показано расположение платы ввода-вывода и проиллюстрирована процедура установки.
Извлечение и установка компонентов 41
