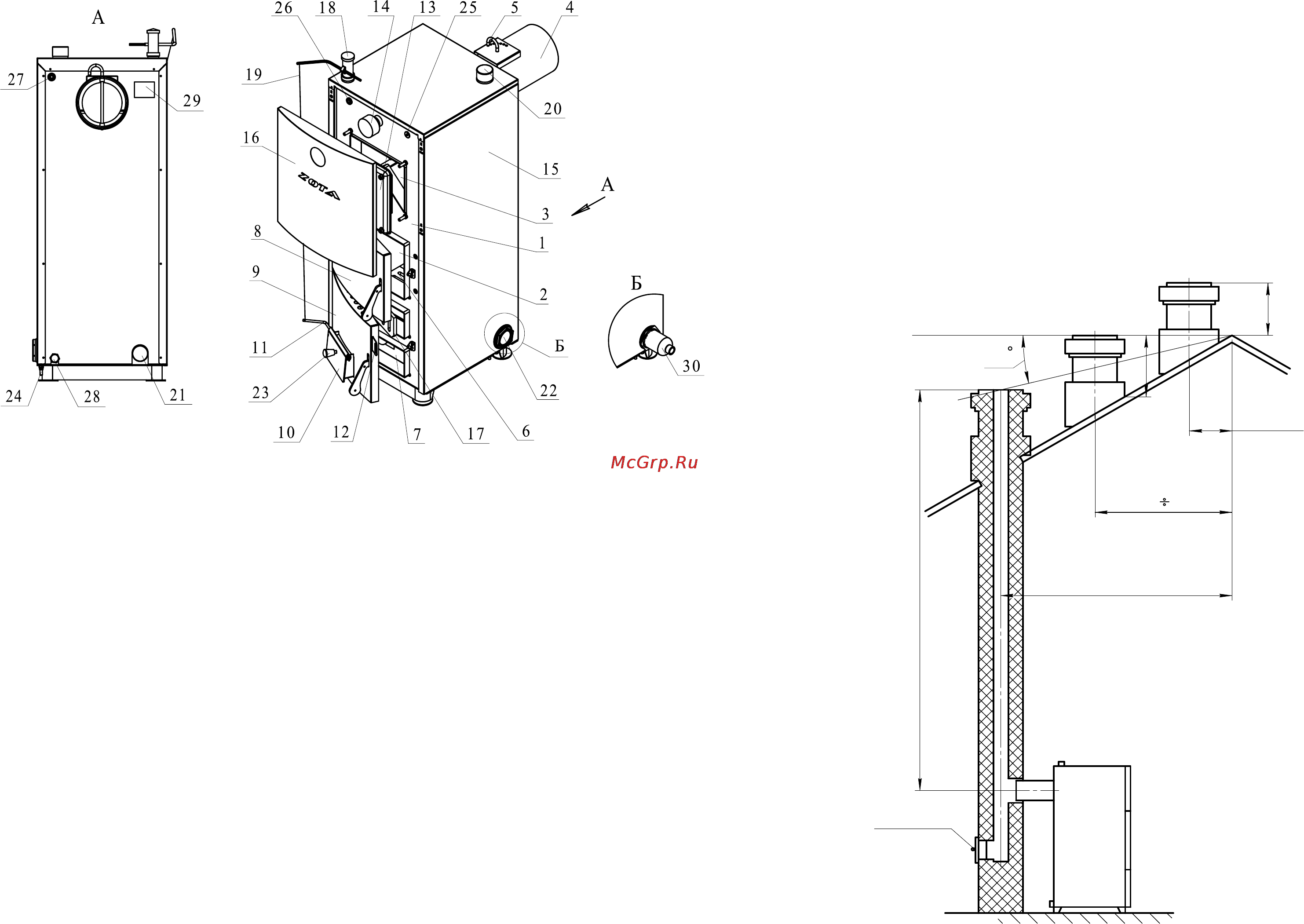

6 1 4 Расположение котла с учетом необходимого для обслуживания пространства перед котлом должно бьггь манипуляционное пространство минимально 1000мм минимальное расстояние между задней частью котла и стеной 220 мм с одной боковой стороны необходимо оставлять пространство для доступа к задней части котла и блоку ТЭН котла минимум 400мм 6 1 5 Размещение топлива запрещается укладывать топливо за котлом или возле котла на расстоянии менее чем 400мм запрещается укладывать топливо между двумя котлами в котельной изготовитель рекомендует соблюдать расстояние между котлом и топливом минимум 1000мм или поместить топливо в другом помещении где нет котла 6 2 Для улучшения условий естественной циркуляции воды в системе отопления котел устанавливается так чтобы патрубок обратной воды размещался ниже радиаторов отопительной системы здания 20 Патрубок подачи 21 Патрубок обратки 22 Заглушка 23 Ручка регулировочная 24 Болт заземляющий 25 Гильза для установки термоограничителя 26 Гильза для установки датчика тем пературы 27 Гильза для установки датчика пульта управления 28 Сливной патрубок 29 Наклейка номер котла 30 БлокТЭН 1 Корпус котла 2 Топка 3 Г азоход 4 Дымовой патрубок 5 Заслонка 6 Колосники 7 Зольник 8 Дверца загрузочная 9 Дверца шуровочно поддувальная 10 Дверца воздушная 11 Рычаг 12 Шибер 13 Крышка отражателя 14 Термоманометр 15 Кожух 16 Крышка передняя 17 Дверца шуровочная 18 Тягорегулятор 19 Цепочка Рис 1 Котлы КСТ 20 50 КСТ 20 50Э Рис 7 Варианты установки дымовой трубы стр 8 стр 13
